Montage
4. Déplacer le collier de fixation non encore fixé avec la tige filetée jusqu'à ce que les
cordelettes de mesure soient tendues régulièrement et serrer le collier de manière fixe.

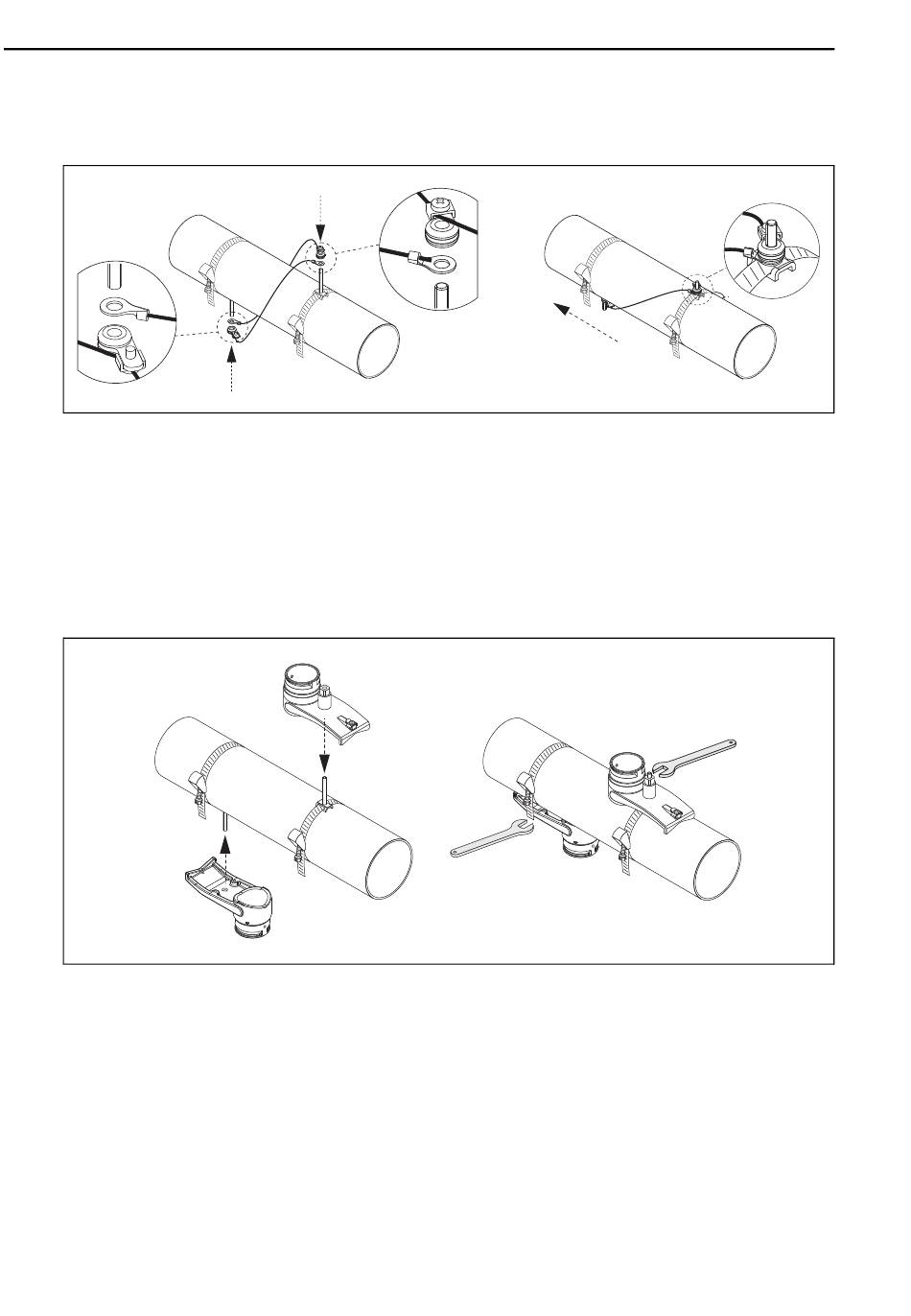

Fig. 13: Positionnement des colliers de serrage (pas 2 à 4)
5. Desserrer le raccord des éléments de fixation sur les cordelettes et enlever ces cordelettes
des tiges filetées.
6. Placer les supports des capteurs sur les tiges filetés correspondants et serrer fortement avec
l'écrou.
Fig. 14: Monter le support de capteur
22
Proline Prosonic Flow 93
A0001113
A0001114
