b. Branchez le câble réseau sur le connecteur réseau intégré du panneau arrière de l'ordinateur.

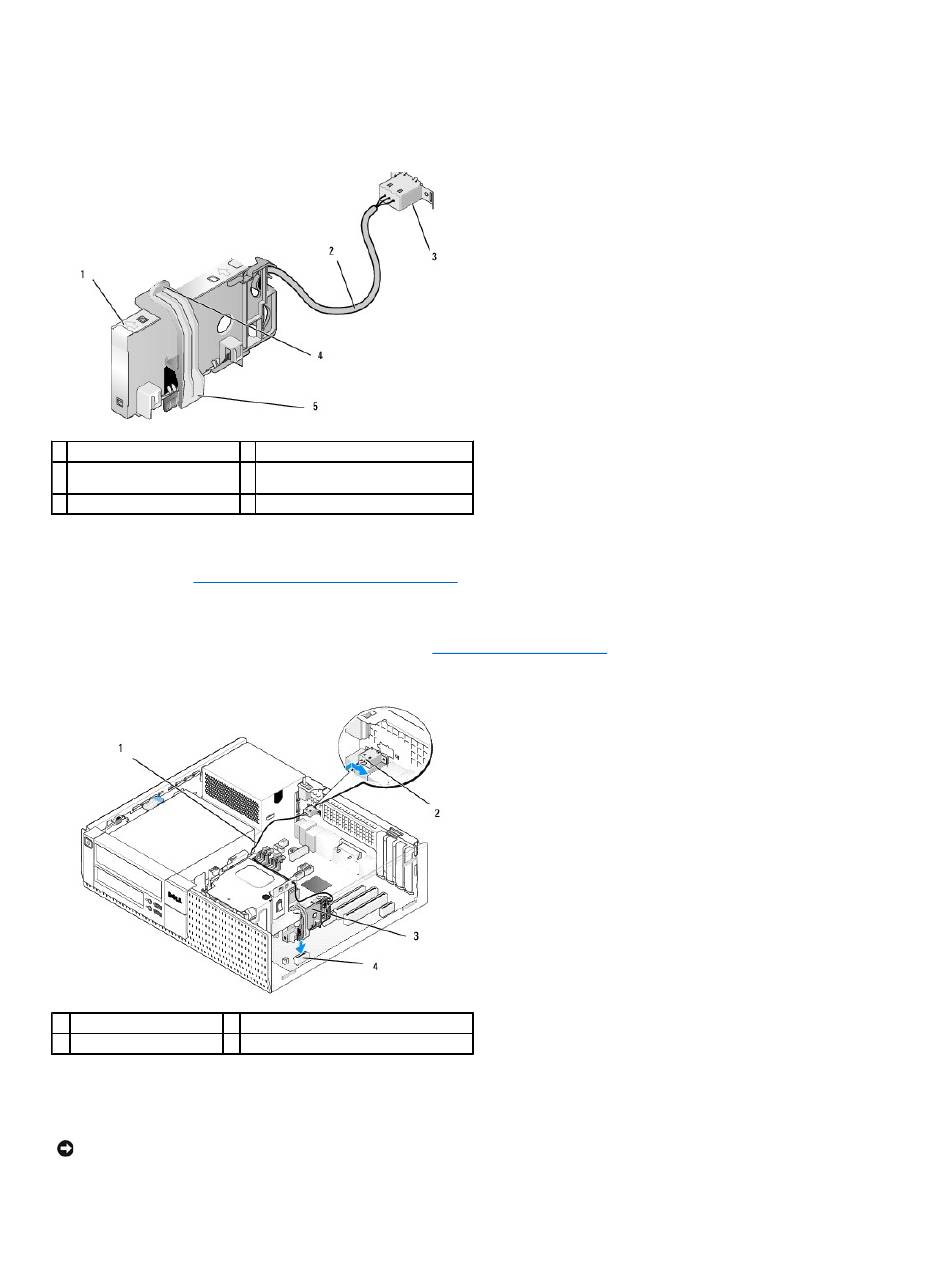

Carte sans fil interne - Installation
La carte sans fil interne est en option.
1 ensemble carte sans fil
3 connecteur d'antenne
externe Wi-Fi
5 boucle de retenue de carte
Pour installer la carte, procédez comme suit :
1. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur.
2. Le cas échéant, déposez l'obturateur qui recouvre l'ouverture du panneau arrière pour le connecteur d'antenne Wi-Fi externe.
3. Trouvez le connecteur de carte sans fil sur la carte système (voir Composants de la carte système).
4. Positionnez le connecteur de carte sans fil juste au-dessus du connecteur de la carte système, le bord de la carte dirigé vers l'arrière du châssis.
1
câble de carte sans fil
2
3
ensemble carte sans fil
4
5. Insérez le connecteur de la carte sans fil dans le connecteur de la carte système jusqu'à l'encliquetage de la boucle de retenue de la carte sur la boucle
métallique sur le côté du châssis, pour maintenir fermement la carte en position.
AVIS :
Pour le passage du câble de carte sans fil à travers le châssis, évitez les angles vifs. Ils pourraient causer une dégradation du signal.
6. Faites passer le câble de la carte sans fil par les guides de câbles en haut de l'ensemble dissipateur de chaleur et le long du faisceau de câblage du
panneau avant. Rangez et fixez la longueur excédentaire sur le côté de l'ensemble dissipateur de chaleur près de l'arrière du panneau avant.
2 câble de la carte sans fil vers l'antenne
4 dégagement de la boucle de retenue
de carte
connecteur d'antenne externe Wi-Fi
connecteur de carte sans fil
