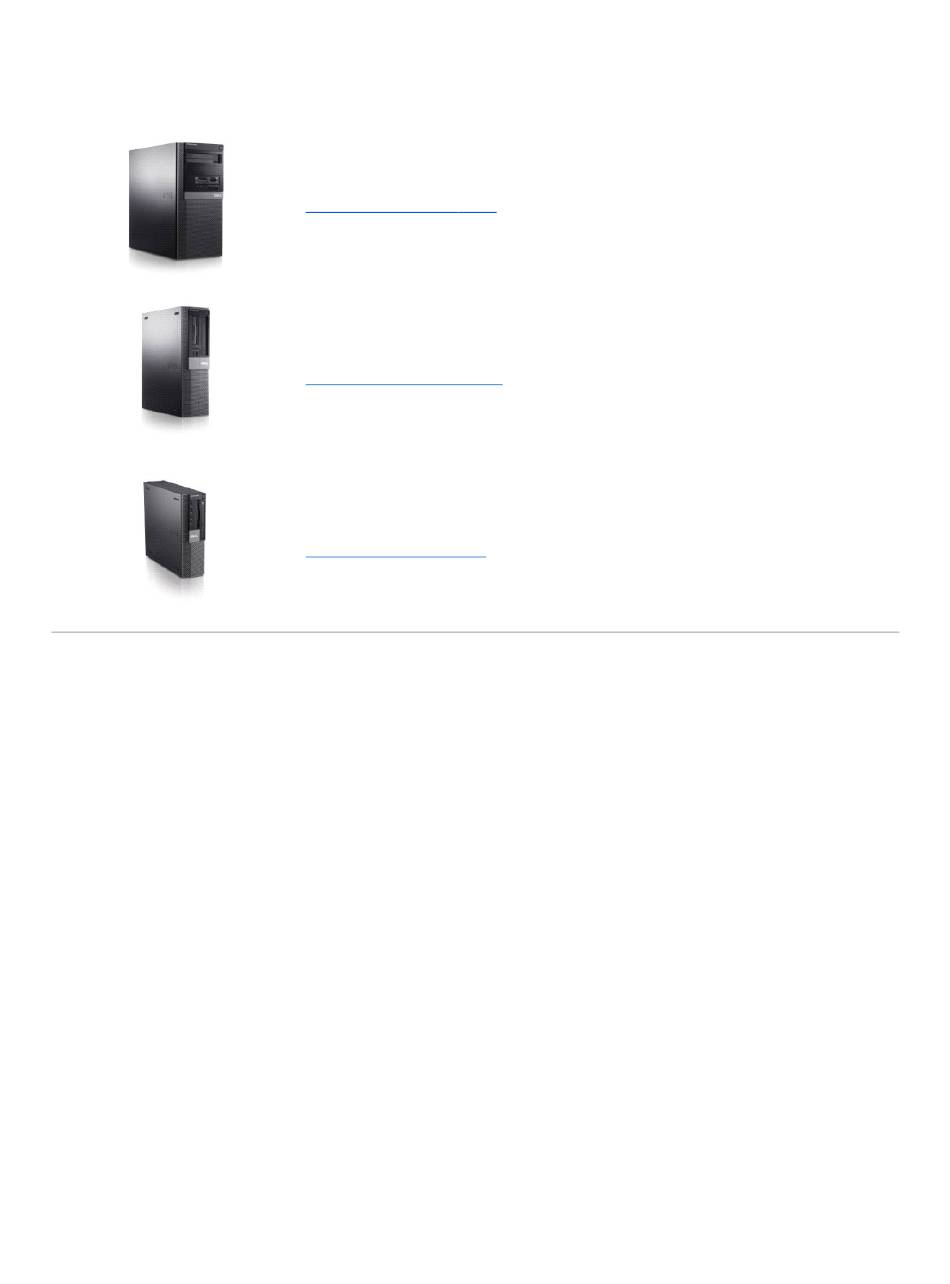

Page 1 Dell™ OptiPlex™ 960 Guide technique Ordinateur mini-tour Ordinateur de bureau Ordinateur compact ...
Page 2: Remplacement De La Pile
Retour à la page Contenu Pile Dell™ Optiplex™ 960 mini-tour/bureau/compact Guide technique Remplacement de la pile Remplacement de la pile PRÉCAUTION : Avant de commencer toute procédure de cette section, lisez les informations de sécurité fournies avec votre ordinateur. Pour de plus amples renseignements sur les pratiques d'excellence en matière de sécurité, consultez la page Regulatory Compliance (conformité à la réglementation) à l'adresse www.dell.com/regulatory_compliance. AVIS : Pour prévenir les dommages causés par les décharges électrostatiques aux composants de l'ordinateur, déchargez votre corps de son électricité statique avant de manipuler les pièces électroniques du système. Vous pouvez également faire ceci en touchant une surface métallique non peinte du châssis de l'ordinateur. Une pile bouton conserve les informations de configuration, de date et d'heure de l'ordinateur. Elle peut durer plusieurs années. La pile peut nécessiter d'être remplacée si une date ou heure incorrecte s'affiche lors de la procédure d'amorçage avec un message tel que : Time-of-day not set - please run SETUP program (Heure courante non définie - veuillez exécuter le programme d'installation du système) Invalid configuration information - please run SETUP Program (Informations de configuration incorrectes - Exécuter le programme de ...
Page 3 4 support de pile 6. Installez la nouvelle pile. a. Maintenez le connecteur de pile en place en appuyant fermement sur le côté positif du connecteur. b. Tenez la pile en plaçant le «+» vers le haut et faites-la glisser sous les pattes de fixation situées du côté positif du connecteur. c. Appuyez sur la pile pour l'enclencher dans le connecteur. 7. Suivez la procédure Après intervention à l'intérieur de votre ordinateur. 8. Accédez au programme de configuration du système (voir le Guide technologique Dell™) et restaurez les paramètres notés au cours de l'étape 1. 9. Eliminez correctement l'ancienne pile comme indiqué dans le instructions de sécurité livrées avec votre ordinateur. Retour à la page Contenu ...
Page 4: Contacter Dell
Retour à la page Contenu Contacter Dell Dell™ Optiplex™ 960 mini-tour/bureau/compact Guide technique Pour prendre contact avec Dell pour des questions commerciales, de support technique ou de service à la clientèle : 1. Visitez support.dell.com. 2. Sélectionnez l'option appropriée dans le menu déroulant Choisissez un pays ou une région situé au bas de la page. 3. Cliquez sur Contactez-nous dans la partie gauche de la page. 4. Sélectionnez le lien correspondant au service ou au support requis. 5. Choisissez la méthode de contact qui vous convient. Retour à la page Contenu ...
Page 5: Ordinateur De Bureau
Retour à la page Contenu Ordinateur de bureau Dell™ Optiplex™ 960 mini-tour/bureau/compact Guide technique Vue interne de l'ordinateur Vue interne de l'ordinateur 1 baies de lecteur (lecteur de carte, lecteur de 2 alimentation disquette, lecteur optique et disques durs) 3 commutateur d'intrusion dans le châssis 4 carte système 5 logements de carte...
Page 6: Remarques, Avis, Et Précautions
© 2008 Dell Inc. Tous droits réservés. Toute reproduction de ce document sous quelque forme que ce soit sans l'autorisation écrite de DELL Inc. est strictement interdite. Marques utilisées dans ce document : Dell, le logo DELL, OptiPlex, Dell OpenManage et le logo YOURS IS HERE sont des marques de Dell Inc. ; Intel, Pentium et Celeron sont des marques déposées de Intel Corporation aux Etats-Unis et dans d'autres pays ; Microsoft, Windows, Windows Server, MS-DOS e t Windows Vista sont des marques ou des marques déposées de Microsoft Corporation aux Etats-Unis et dans d'autres pays.
Page 7: Cartes Pci Et Pcie
Retour à la page Contenu Dell™ Optiplex™ 960 mini-tour/bureau/compact Guide technique Cartes Cartes PRÉCAUTION : Avant de commencer toute procédure de cette section, lisez les informations de sécurité fournies avec votre ordinateur. Pour de plus amples renseignements sur les pratiques d'excellence en matière de sécurité, consultez la page Regulatory Compliance (conformité à la réglementation) à l'adresse www.dell.com/regulatory_compliance. AVIS : Pour prévenir les dommages causés par les décharges électrostatiques aux composants de l'ordinateur, déchargez votre corps de son électricité statique avant de manipuler les pièces électroniques du système. Vous pouvez également le faire en touchant une surface métallique non peinte du châssis de l'ordinateur. REMARQUE : L'installation de plaques de recouvrement sur les ouvertures de connecteur de carte vides est nécessaire pour maintenir l'homologation de l'ordinateur par la FCC. Les plaques de recouvrement évitent l'entrée d'objets dans votre ordinateur et facilitent la circulation directe de l'air de refroidissement. Votre ordinateur Dell™ propose les connecteurs suivants pour les cartes PCI et PCI Express (PCIe) : Un emplacement pour cartes PCIe x16 demi-hauteur Deux connecteurs pour cartes PCI demi-hauteur Un emplacement pour carte PCIe x1 demi-hauteur Un connecteur pour carte sans fil interne...
Page 8 1 carte 2 levier de dégagement, languette de maintien 3 connecteur de carte 4 cache de carte système 5 loquet de retenue de carte 3. Si vous installez une carte dans un connecteur vide sur la carte système, déposez la plaque de recouvrement pour créer une ouverture de logement de carte à l'arrière de l'ordinateur. Passez ensuite à l'étape 5. 4. Si vous installez une carte pour en remplacer une qui est déjà installée dans l'ordinateur, déposez la carte installée (voir Dépose d'une carte PCI). 5. Préparez la carte en vue de son installation. REMARQUE : Voir la documentation fournie avec la carte pour obtenir des informations sur la configuration de la carte, les connexions internes et autres moyens de l'adapter à votre ordinateur.
Page 9 1 carte PCIe x16 2 levier de dégagement 3 emplacement de fixation (uniquement sur 4 languette de fixation certaines cartes) 5 connecteur de carte PCIe x16 6. Placez la carte dans le connecteur, puis appuyez dessus fermement. Référez-vous à l'illustration suivante pour vérifier que la carte est bien insérée dans son emplacement. 1 carte correctement insérée 2 carte mal insérée 3 support dans un emplacement 4 support à l'extérieur de l'emplacement REMARQUE : Si vous installez une carte PCIe x16, vérifiez que la languette de retenue sur le levier de dégagement du connecteur s'engage dans ...
Page 10: Dépose D'une Carte Pci
8. Branchez les câbles devant être reliés à la carte. 9. Suivez la procédure Après intervention à l'intérieur de votre ordinateur. AVIS : Pour connecter un câble de réseau, branchez d'abord le câble sur la prise réseau murale, puis sur l'ordinateur. 10. Si vous avez installé une carte son : a. Entrez dans le programme de configuration du système, sélectionnez Audio Controller (Contrôleur audio) et modifiez le paramètre pour lui attribuer la valeur Off (Désactivé) (voir le Guide technologique Dell™). b. Branchez les périphériques audio externes sur les connecteurs de la carte son. Ne les branchez pas sur ceux du microphone, du haut- parleur/casque ou d'entrée de ligne du panneau arrière ou avant de l'ordinateur. 11. Si vous avez installé une carte réseau et souhaitez désactiver la carte réseau intégrée : a. Entrez dans le programme de configuration du système, sélectionnez Network Controller (Contrôleur réseau) et modifiez le paramètre pour lui attribuer la valeur Off (Désactivé) (voir le Guide technologique Dell™). b. Branchez le câble réseau sur le connecteur de la carte réseau. Ne le branchez pas sur le connecteur réseau intégré du panneau arrière de l'ordinateur. ...
Page 11: Installation D'une Carte Pci Dans Le Panier À Carte De Montage
AVIS : Pour connecter un câble de réseau, branchez d'abord le câble sur la prise réseau murale, puis sur l'ordinateur. 8. Suivez la procédure Après intervention à l'intérieur de votre ordinateur. 9. Désinstallez le pilote de la carte. Pour plus d'informations, consultez la documentation qui accompagne la carte. 10. Si vous avez retiré une carte son : a. Entrez dans le programme de configuration du système, sélectionnez Audio Controller (Contrôleur audio) et modifiez le paramètre pour lui attribuer la valeur On (Activé) (voir le Guide technologique Dell™). b. Connectez les périphériques audio externes aux connecteurs audio situés sur le panneau arrière de l'ordinateur. 11. Si vous avez retiré une carte réseau : a. Entrez dans le programme de configuration du système, sélectionnez Network Controller (Contrôleur réseau) et modifiez le paramètre pour lui attribuer la valeur On (Activé) (voir le Guide technologique Dell™). b. Branchez le câble réseau sur le connecteur réseau intégré du panneau arrière de l'ordinateur. Installation d'une carte PCI dans le panier à carte de montage ...
Page 12 panier à carte de montage poignée 4. Si vous installez une nouvelle carte, retirez la languette métallique pour libérer une ouverture du connecteur de carte. Si vous remplacez une carte déjà installée dans l'ordinateur, retirez celle-ci. Si nécessaire, débranchez tous les câbles connectés à la carte. Saisissez la carte par ses angles et retirez-la du connecteur. REMARQUE : Voir la documentation fournie avec la carte pour obtenir des informations sur la configuration de la carte, les connexions internes et autres moyens de l'adapter à votre ordinateur. 5. Préparez la nouvelle carte pour l'installation. ...
Page 13: Dépose D'une Carte Pci Du Panier À Carte De Montage
AVIS : N'acheminez pas les câbles des cartes au-dessus ou derrière les cartes. Les câbles passant au-dessus des cartes peuvent gêner la fermeture du capot ou endommager l'appareil. 12. Suivez la procédure Après intervention à l'intérieur de votre ordinateur. 13. Si vous avez installé une carte son, procédez comme suit : a. Entrez dans le programme de configuration du système, sélectionnez Audio Controller (Contrôleur audio) et modifiez le paramètre pour lui attribuer la valeur Off (Désactivé) (voir le Guide technologique Dell™). b. Branchez les périphériques audio externes sur les connecteurs de la carte son. Ne les branchez pas aux connecteurs de microphone, haut- parleur/casque ou ligne d'entrée ligne du panneau arrière. 14. Si vous avez installé une carte réseau et souhaitez désactiver la carte réseau intégrée : a. Entrez dans le programme de configuration du système, sélectionnez Network Controller (Contrôleur réseau) et modifiez le paramètre pour lui attribuer la valeur Off (Désactivé) (voir le Guide technologique Dell™). b. Branchez le câble réseau sur les connecteurs de la carte réseau. Ne le branchez pas sur le connecteur réseau intégré du panneau arrière de ...
Page 14 2 logements cartes de montage (2) 4 connecteurs de carte système (2) 9. Suivez la procédure Après intervention à l'intérieur de votre ordinateur. 10. Désinstallez le pilote de la carte. Pour plus d'informations, consultez la documentation qui accompagne la carte. 11. Si vous avez retiré une carte son : a. Entrez dans le programme de configuration du système, sélectionnez Audio Controller (Contrôleur audio) et modifiez le paramètre pour lui attribuer la valeur On (Activé) (voir le Guide technologique Dell™). b. Connectez les périphériques audio externes aux connecteurs audio situés sur le panneau arrière de l'ordinateur. 12. Si vous avez retiré une carte réseau : a. Entrez dans le programme de configuration du système, sélectionnez Network Controller (Contrôleur réseau) et modifiez le paramètre pour lui attribuer la valeur On (Activé) (voir le Guide technologique Dell™). ...
Page 15 b. Branchez le câble réseau sur le connecteur réseau intégré du panneau arrière de l'ordinateur. Carte sans fil interne - Installation La carte sans fil interne est en option. 1 ensemble carte sans fil 2 câble de la carte sans fil vers l'antenne 3 connecteur d'antenne 4 dégagement de la boucle de retenue externe Wi-Fi de carte 5 boucle de retenue de carte Pour installer la carte, procédez comme suit : ...
Page 16: Carte Sans Fil Interne - Dépose
6. Saisissez l'ensemble de carte sans fil par ses extrémités, appuyez sur le système de dégagement de la boucle de retenue de carte et soulevez la carte pour la débrancher du connecteur de la carte système. Déposez l'ensemble de carte sans fil du châssis. 7. Fermez l'ouverture du connecteur d'antenne Wi-Fi externe par l'obturateur fourni avec l'ordinateur. Prenez contact avec Dell pour obtenir un obturateur de rechange s'il n'y en a pas de disponible. 8. Reposez le capot de l'ordinateur.
Page 17: Dépose Du Commutateur D'intrusion Dans Le Châssis
Retour à la page Contenu Dell™ Optiplex™ 960 mini-tour/bureau/compact Guide technique Commutateur d'intrusion dans le châssis Commutateur d'intrusion dans le châssis PRÉCAUTION : Avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour plus d'informations sur les meilleures pratiques en matière de sécurité, voir la page d'accueil du site Regulatory Compliance (conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Dépose du commutateur d'intrusion dans le châssis 1. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur. 2. Débranchez le câble du commutateur d'intrusion dans le châssis de la carte système en pinçant entre deux doigts le mécanisme de dégagement d'un côté du connecteur en tirant pour débrancher le connecteur du câble. 3. Faites glisser le commutateur d'intrusion dans le châssis pour le dégager de sa fente dans le support métallique, et poussez-le vers le bas par le trou carré du support pour déposer le commutateur et le câble qui y est relié de l'ordinateur. REMARQUE : Vous ressentirez peut-être une légère résistance en faisant glisser le commutateur hors de sa fente. Repose du commutateur d'intrusion dans le châssis 1. Insérez doucement le commutateur par le dessous du support métallique dans le trou carré de celui-ci, puis faites glisser le commutateur dans sa fente jusqu'à l'encliquetage en position. ...
Page 18 4. Enregistrez vos réglages de BIOS et quittez le programme de configuration du système. Retour à la page Contenu ...
Page 19: Capot De L'ordinateur De Bureau
Retour à la page Contenu Dell™ Optiplex™ 960 mini-tour/bureau/compact Guide technique Capot de l'ordinateur de bureau Capot de l'ordinateur de bureau Dépose du capot de l'ordinateur de bureau PRÉCAUTION : Avant de commencer toute procédure de cette section, lisez les informations de sécurité fournies avec votre ordinateur. Pour plus d'informations sur les meilleures pratiques en matière de sécurité, voir la page d'accueil du site Regulatory Compliance (conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. PRÉCAUTION : Pour éviter tout choc électrique, débranchez toujours la prise secteur de votre ordinateur avant de retirer le capot de l'ordinateur. 1. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur. 2. Si un câble de sécurité ou un cadenas (dans l'anneau pour cadenas) est fixé à l'ordinateur, déposez-le. REMARQUE : Pour faciliter le travail, posez l'ordinateur sur le côté avant de travailler à l'intérieur du châssis. 3. Trouvez le loquet de dégagement du capot et faites-le glisser vers l'arrière en soulevant l'extrémité du capot près du loquet. 4. Quand l'extrémité du capot près du loquet est légèrement soulevée, faites glisser ce capot vers le côté du châssis où se trouve le loquet pour dégager les languettes à l'autre extrémité du capot des fentes dans le châssis. PRÉCAUTION : Les dissipateurs de chaleur des cartes graphiques peuvent être très chauds en fonctionnement normal. Vérifiez que les ...
Page 20 3. Pour reposer le capot : a. Alignez le bas du capot sur les languettes de charnière situées le long du bas du bord de l'ordinateur. b. Faites pivoter le capot vers le bas en utilisant les languettes de charnière comme leviers et fermez. c. Enclenchez le capot en place en tirant vers l'arrière le loquet de fermeture du capot puis en le relâchant, une fois le capot correctement installé. d. Vérifiez que le capot est correctement installé avant de déplacer l'ordinateur. AVIS : Pour connecter un câble de réseau, branchez d'abord le câble sur la prise réseau murale, puis sur l'ordinateur. 4. Fixez le socle inclinable de l'ordinateur (le cas échéant). Pour plus d'informations, consultez la documentation qui accompagne le socle. 5. Rebranchez l'ordinateur et ses périphériques à leurs prises secteur, puis allumez-les. Après dépose et repose du capot, le détecteur d'intrusion du châssis (en option sur certains ordinateurs), s'il est installé et activé, fait apparaître le message suivant sur l'écran au prochain démarrage de l'ordinateur : ALERT! Cover was previously removed. (Alerte : Le capot a été déposé.) 6. Réinitialisez le détecteur d'intrusion dans le châssis en modifiant l'option Chassis Intrusion (Intrusion dans le châssis) pour lui affecter la valeur On (Activé) ou On-Silent (Activé-silencieux). Voir ce qui suit : Mini-tour — Réinitialisation du détecteur d'intrusion dans le châssis Bureau —...
Page 21: Processeur
Retour à la page Contenu Dell™ Optiplex™ 960 mini-tour/bureau/compact Guide technique Processeur Processeur PRÉCAUTION : Avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour plus d'informations sur les meilleures pratiques en matière de sécurité, voir la page d'accueil du site Regulatory Compliance (conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. AVIS : Pour prévenir les dommages causés par les décharges électrostatiques aux composants de l'ordinateur, déchargez votre corps de son électricité statique avant de manipuler les pièces électroniques du système. Vous pouvez également le faire en touchant une surface métallique non peinte du châssis de l'ordinateur. Dépose de l'ensemble dissipateur de chaleur L'ensemble dissipateur de chaleur est composé du dissipateur et de l'ensemble ventilateur et carénage. 1. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur. 2. Débranchez le câble de ventilateur de la carte système (voir Composants de la carte système). 3. Si les câbles passent par les guides de câbles à l'arrière du carénage de ventilateur, déposez-les des guides. 4. Desserrez les quatre vis imperdables, une à chaque coin de l'ensemble dissipateur de chaleur. PRÉCAUTION : L'ensemble dissipateur de chaleur peut chauffer énormément au cours d'une utilisation normale. Laissez-le refroidir avant de le manipuler.
Page 22: Dépose Du Processeur
1 ensemble dissipateur de chaleur 2 emplacement des vis imperdables (4) 4. Si les câbles passaient précédemment par les guides à l'arrière de l'ensemble dissipateur de chaleur, faites-les passer à nouveau par les guides. Dépose du processeur 1. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur. 2. Déposez l'ensemble dissipateur de chaleur (voir Dépose et remplacement de l'ensemble ventilateur et carénage). AVIS : A moins qu'un autre dissipateur de chaleur soit nécessaire pour le nouveau processeur, réutilisez l'ensemble dissipateur de chaleur d'origine lorsque vous remplacez le processeur. 3. Ouvrez le capot du processeur en débloquant le levier de dégagement situé sous le loquet central. Puis, remettez en place le levier pour dégager le processeur. loquet de verrouillage central support capot du processeur levier de dégagement...
Page 23 AVIS : Mettez-vous à la terre en touchant une partie métallique non peinte à l'arrière de l'ordinateur. AVIS : Lorsque vous remplacez le processeur, ne touchez pas les broches à l'intérieur du support et veillez à ce qu'aucun objet ne tombe sur ces broches. 1. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur. 2. Déballez le nouveau processeur en prenant garde de ne pas toucher sa face inférieure. AVIS : Le processeur doit être correctement installé dans son support afin d'éviter de l'endommager de façon définitive ainsi que l'ordinateur lorsque vous allumerez ce dernier. 3. Si le levier de dégagement du support n'est pas entièrement ouvert, ouvrez-le. 4. Alignez les encoches avant et arrière du processeur avec celles du support. 5. Alignez les coins de broche 1 du processeur et du support. 1 capot du processeur 2 languette 3 processeur...
Page 24: Dépose Et Remplacement De L'ensemble Ventilateur Et Carénage
Dépose et remplacement de l'ensemble ventilateur et carénage L'ensemble ventilateur et carénage peut être déposé et remplacer sans dépose du dissipateur de chaleur. 1. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur. 2. Débranchez le câble de ventilateur de la carte système (voir Composants de la carte système). 3. Déposez les quatre vis de fixation noires de l'ensemble ventilateur et carénage sur le dissipateur de chaleur. 4. Soulevez l'ensemble ventilateur et carénage pour le sortir du châssis. 1 ensemble ventilateur et carénage 2 vis de carénage de ventilateur (4) 5. Positionnez le nouvel ensemble ventilateur et carénage sur le dissipateur de chaleur, en alignant les trous de vis du carénage sur ceux du dissipateur. 6. Fixez le carénage au dissipateur de chaleur par les quatre vis noires déposées précédemment. 7. Branchez le câble de ventilateur dans son connecteur sur la carte système (voir Composants de la carte système). 8. Suivez la procédure Après intervention à l'intérieur de votre ordinateur. Retour à la page Contenu ...
Page 25: Règles Générales D'installation Pour Les Périphériques Sata
Retour à la page Contenu Dell™ Optiplex™ 960 mini-tour/bureau/compact Guide technique Lecteurs Lecteurs REMARQUE : Si vous déposez ou ajoutez un périphérique qui modifie la configuration matérielle ou RAID du système, vous devrez peut-être modifier les paramètres du BIOS. Consultez le Guide technologique Dell™ pour plus d'informations. Votre ordinateur prend en charge : Un disque dur 3,5 pouces SATA (serial ATA) ou jusqu'à deux disques durs 2,5 pouces SATA dans la baie pour disque dur Un disque dur 3,5 pouces SATA supplémentaire, lecteur de disquette ou lecteur de carte dans la baie de lecteur 3,5 pouces Un lecteur optique SATA Un lecteur eSATA (externe) REMARQUE : La limitation du nombre de baies et de contrôleurs sur cet ordinateur empêche de brancher simultanément tous les périphériques pris en charge. REMARQUE : Si vous prévoyez d'utiliser votre ordinateur sans lecteur optique ou périphérique 3,5 pouces (lecteur de disquette ou lecteur de carte), le panneau de cache de baie de lecteur approprié doit être installé à la place du lecteur. Prenez contact avec Dell pour vous procurer un panneau de cache de lecteur.
Page 26: Connecteurs De Câble D'alimentation
1 connecteur de câble d'interface de 2 connecteur d'interface de données données Connecteurs de câble d'alimentation câble d'alimentation connecteur d'entrée d'alimentation Connexion et déconnexion de câbles de lecteurs Pour déposer un câble avec languette de traction, saisissez la languette colorée et tirez jusqu'à la séparation du connecteur. Pour brancher et débrancher un câble sans languette de traction, tenez le câble par le connecteur noir à chaque extrémité. Panneaux de cache des lecteurs Votre ordinateur est livré avec un panneau en plastique et des vis à épaulement ainsi qu'un cache métallique. Dépose des panneaux de cache des lecteurs Si vous installez un nouveau lecteur : 1. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur. 2. Appuyez sur la languette de retenue à l'intérieur du cache pour libérer le panneau de cache de lecteur. Déposez le panneau de cache de lecteur à l'avant du cache. ...
Page 27: Repose Des Panneaux De Cache Des Lecteurs
1. A l'avant du cache, placez le panneau en plastique sur l'ouverture de la baie du lecteur et insérez les languettes à droite du panneau dans les fentes à droite de l'ouverture de la baie de lecteur. 2. Faites pivoter le côté gauche du panneau dans l'ouverture jusqu'à l'encliquetage. 3. Suivez la procédure Après intervention à l'intérieur de votre ordinateur. Lecteur optique PRÉCAUTION : Avant de commencer toute procédure de cette section, lisez les informations de sécurité fournies avec votre ordinateur. Pour plus d'informations sur les meilleures pratiques en matière de sécurité, voir la page d'accueil du site Regulatory Compliance (conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. PRÉCAUTION : Pour éviter tout choc électrique, débranchez toujours la prise secteur de votre ordinateur avant de retirer le capot de l'ordinateur. REMARQUE : Si vous prévoyez d'utiliser votre ordinateur sans lecteur optique ou périphérique 3,5 pouces (lecteur de disquette ou lecteur de carte), le panneau de cache de baie de lecteur approprié doit être installé à la place du lecteur. Prenez contact avec Dell pour vous procurer un panneau de cache de lecteur. Voir Dépose des panneaux de cache des lecteurs. Dépose d'un lecteur optique 1. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur. ...
Page 28: Installation D'un Lecteur Optique
4. Si vous ne reposez pas le lecteur optique pour l'instant, posez le panneau de cache de lecteur optique (voir Repose des panneaux de cache des lecteurs). REMARQUE : Prenez contact avec Dell pour vous procurer un panneau de cache de lecteur. Installation d'un lecteur optique ...
Page 29: Dépose D'un Lecteur De Disquette
6. Si vous ne reposez pas le lecteur de disquette ou le lecteur de carte pour l'instant, posez les panneaux de cache de baie de lecteur de disquette (voir Repose des panneaux de cache des lecteurs). Prenez contact avec Dell pour vous procurer un panneau de cache de lecteur. ...
Page 30: Lecteur De Carte
Sur le menu Settings (Paramètres), sélectionnez Drives (Lecteurs) puis Diskette Drive (Lecteur de disquette). c. Choisissez l'option Enable pour activer le lecteur de disquette. d. Cliquez sur Apply (Appliquer) puis Exit (Quitter). e. Redémarrez votre ordinateur. 11. Vérifiez que votre ordinateur fonctionne correctement en lançant le programme Dell Diagnostics (voir le Guide technologique Dell™). Lecteur de carte PRÉCAUTION : Avant de commencer toute procédure de cette section, lisez les informations de sécurité fournies avec votre ordinateur. Pour plus ...
Page 31: Dépose D'un Lecteur De Carte
5. Si vous ne reposez pas le lecteur de carte pour l'instant, posez le panneau de cache de baie de lecteur 3,5 pouces (voir Repose des panneaux de cache lecteurs). Prenez contact avec Dell pour vous procurer un panneau de cache de lecteur. ...
Page 32: Disque Dur
Déposez les quatre vis à épaulement du lecteur de carte existant. 3. Posez les quatre vis à épaulement sur les côtés du nouveau lecteur de carte et serrez-les. 4. Alignez les vis à épaulement sur les guides de vis dans le rail de fixation et glissez le lecteur de carte dans la baie jusqu'à l'encliquetage en position. lecteur de carte numéro de vérification d'emplacement 5. Branchez les câbles d'alimentation et de données au lecteur de carte et au connecteur de la carte système. câble d'alimentation et de données 6. Reposez le lecteur optique (voir Lecteur optique). 7. Vérifiez toutes les connexions des câbles, puis pliez ces derniers de sorte qu'ils ne gênent pas la circulation de l'air. 8. Suivez la procédure Après intervention à l'intérieur de votre ordinateur. 9. Vérifiez que votre ordinateur fonctionne correctement en lançant le programme Dell Diagnostics (voir le Guide technologique Dell™). Disque dur Le châssis bureau OptiPlex 960 peut recevoir un ou deux disques durs de 3,5 pouces, ou un ou deux disques durs de 2,5 pouces. En cas d'installation d'un ...
Page 33: Dépose Du Disque Dur Primaire
AVIS : Lors de la manipulation des disques de 2,5 pouces, évitez d'appuyer sur l'étiquette du disque. Ceci pourrait endommager sérieusement le disque. AVIS : Pour éviter d'endommager le lecteur, ne le placez pas sur une surface dure. Mettez-le plutôt sur une surface qui le protégera, comme un tapis de mousse. REMARQUE : Si vous déposez ou ajoutez un périphérique qui modifie la configuration RAID du système, vous devrez peut-être modifier les paramètres du BIOS. Consultez le Guide technologique Dell™ pour plus d'informations. Dépose du disque dur primaire 1. Si vous déposez un disque dur contenant des données que vous souhaitez conserver, sauvegardez vos fichiers avant de commencer cette procédure. 2. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur. REMARQUE : Les étapes suivantes ne nécessitant pas le retrait complet du lecteur de CD/DVD, il n'est pas obligatoire de débrancher les câbles reliant les deux lecteurs. ...
Page 34: Repose Du Disque Dur Primaire
disque dur languettes de dégagement (2) berceau de baie de disque 8. Si le disque dur primaire est un disque de 2,5 pouces, il est fixé sur le dessus (côté plat) d'un berceau de disque dur 2,5 pouces dans le berceau de la baie. Pour déposer le disque primaire : a. Déposez le berceau de disque dur 2,5 pouces du berceau de la baie en faisant levier doucement sur les languettes de dégagement sur le côté du berceau et en soulevant le berceau de disque dur de 2,5 pouces. 1 disque dur 2,5 pouces et berceau de disque 2 languettes de dur 2,5 pouces dégagement (2) 3 berceau de baie de disque...
Page 35 ergot (2 de chaque côté) lecteur languettes de dégagement (2) berceau de baie de disque avant du berceau de la baie 3. Si vous installez un disque dur de 2,5 pouces comme disque primaire : a. Positionnez le nouveau disque dur de 2,5 pouces côté plat du berceau de disque 2,5 pouces, côté du lecteur portant la plaque avec étiquette à l'opposé du berceau, côté connecteur du disque vers le côté du berceau portant la découpe de câble (arrière). 1 berceau de disque dur de 2,5 pouces, 2 disque dur 2,5 pouces, côté ...
Page 36 11. Branchez le câble d'alimentation et les périphériques à l'ordinateur selon les besoins. 12. Procédez comme suit : a. Allumez l'ordinateur. b. Quand l'ordinateur démarre, appuyez sur F2 pour entrer dans le programme de configuration du système Setup. Dans le menu Settings (Paramètres), sélectionnez Drives (Lecteurs) et sélectionnez Drives (Lecteurs) dans le sous-menu (voir le Guide technologique Dell™ pour plus d' informations). c. Vérifiez que les informations présentées pour chaque port SATA sont correctes. Si vous modifiez des paramètres, cliquez sur Apply (Appliquer). d. Insérez un support amorçable dans un lecteur de démarrage. e. Cliquez sur Exit (Quitter). 13. Quand vous y êtes invité, appuyez sur F12 pour entrer dans le Boot Drive Menu (Menu de lecteur d'amorçage). Sélectionnez un lecteur avec un ...
Page 37: Dépose Du Disque Dur Secondaire
15. Testez le disque dur en lançant le programme Dell Diagnostics (voir le Guide technologique Dell™). 16. Installez votre système d'exploitation sur le disque dur, le cas échéant. REMARQUE : Pour obtenir des instructions, consultez la documentation fournie avec le système d'exploitation. Dépose du disque dur secondaire Dans le châssis bureau OptiPlex 960, un disque dur de 3,5 pouces secondaire peut être installé dans la baie de lecteur de disquette/lecteur de carte. Un disque dur de 2,5 pouces secondaire s'installe avec le disque dur de 2,5 pouces primaire dans la baie de lecteur. 1. Si vous déposez un disque dur contenant des données que vous souhaitez conserver, sauvegardez vos fichiers avant de commencer cette procédure. 2. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur.
Page 38: Installation D'un Disque Dur Secondaire
pinces de fixation (2) disque dur berceau de baie de disque c. Soulevez le berceau de la baie pour le sortir de l'ordinateur et débranchez les câbles d'alimentation et de données du lecteur. d. Déposez le berceau de disque dur 2,5 pouces du berceau de la baie en faisant levier doucement sur les languettes de dégagement sur le côté du berceau et en soulevant le berceau de disque dur de 2,5 pouces. 1 disque dur 2,5 pouces et berceau de disque 2 languettes de dur 2,5 pouces dégagement (2) 3 berceau de baie de disque...
Page 39 REMARQUE : Les étapes suivantes ne nécessitant pas le retrait complet du lecteur de CD/DVD, il n'est pas obligatoire de débrancher les câbles reliant les deux lecteurs. Déposez le lecteur optique, le cas échéant (voir Lecteur optique). 4. Si le disque secondaire est un disque de 3,5 pouces : a. Si un lecteur de disquette ou un lecteur de carte est installé, déposez- le avec les câbles de données qui lui sont reliés (voir Dépose d'un lecteur de disquette ou Dépose d'un lecteur de carte). Posez un panneau de cache de baie de lecteur sur l'ouverture laissée libre par la dépose du lecteur (voir Repose des panneaux de cache des lecteurs). b. Posez quatre vis à épaulement sur le disque dur, deux de chaque côté. Les vis à épaulement peuvent se trouver à l'intérieur du panneau de cache de baie de lecteur ou sur un disque dur 3,5 pouces déposé précédemment. ...
Page 40 pinces de fixation (2) disque dur berceau de baie de disque dur b. Soulevez le berceau de la baie de lecteur pour le sortir de l'ordinateur et débranchez les câbles d'alimentation et de données du ou des disques. c. Déposez le berceau de disque dur 2,5 pouces du berceau de la baie en faisant levier doucement sur les languettes de dégagement sur le côté du berceau et en soulevant le berceau de disque dur de 2,5 pouces. 1 disque dur 2,5 pouces et berceau de disque 2 languettes de dur 2,5 pouces dégagement (2)
Page 41 adaptateur de câble d'alimentation g. Posez le berceau de disque dur de 2,5 pouces dans le berceau de la baie en faisant levier doucement vers l'extérieur sur les languettes de dégagement sur le côté du berceau et en positionnant le berceau de disque de 2,5 pouces dans le berceau de la baie. Les ergots à l'intérieur du berceau de la baie doivent s'aligner sur les trous des côtés du berceau de disque dur de 2,5 pouces, le côté connecteur du disque dur doit être vers l'arrière du berceau de la baie. 1 berceau de disque dur 2,5" 2 disque dur 2,5" 3 languettes de dégagement (2) 4 berceau de baie de disque 5 avant du berceau de baie de disque h. Branchez les câbles d'alimentation et de données aux lecteurs. Vérifiez que le câble de données vers le disque dur primaire est branché au connecteur SATA0 sur la carte système et que le câble de données du disque secondaire est branché sur SATA1 (voir Composants de la carte système).
Page 42 Sur le menu Settings (Paramètres), sélectionnez Drives (Lecteurs) puis Drives (Lecteurs) sur le sous-menu. d. Activez le port SATA1, si nécessaire Si des paramètres ont été modifiés, cliquez sur Apply (Appliquer). e. Vérifiez que les informations affichées pour le port SATA sont correctes. f. Insérez un support amorçable dans un lecteur de démarrage. g. Cliquez sur Exit (Quitter). 12. Quand l'ordinateur démarre, appuyez sur F12 quand vous y êtes invité pour entrer dans le Boot Drive Menu (Menu de lecteur d'amorçage). 13. Sélectionnez un lecteur amorçable pour continuer. 14. Quand le système d'exploitation se charge, partitionnez et formatez logiquement votre disque, si nécessaire. REMARQUE : Pour obtenir des instructions, consultez la documentation fournie avec le système d'exploitation. 15. Testez le disque dur en lançant le programme Dell Diagnostics (voir le Guide technologique Dell™). Retour à la page Contenu ...
Page 43: Dépose De L'ensemble D'e/S
Retour à la page Contenu Dell™ Optiplex™ 960 mini-tour/bureau/compact Guide technique Ensemble d'E/S Ensemble d'E/S Dépose de l'ensemble d'E/S PRÉCAUTION : Avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour plus d'informations sur les meilleures pratiques en matière de sécurité, voir la page d'accueil du site Regulatory Compliance (conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. PRÉCAUTION : Pour prévenir tout risque d'électrocution, débranchez toujours votre ordinateur de la prise secteur avant de retirer le capot. REMARQUE : Notez le trajet les câbles avant de les débrancher, pour les reposer correctement à la pose du nouvel ensemble d'E/S. 1. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur. 2. Déposez le cache en dégageant les trois languettes de retenue et en le faisant basculer depuis le haut de l'ordinateur. cache languettes de fixation (3) 3. Déposez le lecteur optique (voir Dépose d'un lecteur optique). 4. Débranchez les câbles de l'ensemble d'E/S de la carte système. AVIS : Faites extrêmement attention lorsque vous faites glisser l'ensemble d'E/S hors de l'ordinateur. Si vous ne prenez pas assez de ...
Page 44: Repose De L'ensemble D'e/S
ensemble d'E/S languette de fixation connecteurs/câbles d'ensemble d'E/S Repose de l'ensemble d'E/S Pour reposer l'ensemble d'E/S, procédez comme suit : 1. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur. REMARQUE : Utilisez les guides situés sur le support de l'ensemble d'E/S pour positionner correctement l'ensemble, puis l'encoche située sur le support de l'ensemble d'E/S pour installer le panneau. 2. Déposez le cache : a. Soulevez les trois languettes de retenue pour dégager le bord haut du cache. b. Basculez le cache vers le bas et soulevez-le pour le sortir du châssis. cache languettes de retenue (3) ...
Page 45 1 ensemble d'E/S 2 connecteurs, câbles d'ensemble d'E/S (2) 3 languette de fixation 4. Poussez le bloc de connecteur d'E/S dans l'ouverture de l'ensemble d'E/S jusqu'à l'encliquetage en position. Branchez les connecteurs de câbles de l'ensemble d'E/S dans les connecteurs correspondants de la carte système (voir Composants de la carte système). 6. Regroupez les câbles de l'ensemble d'E/S avec le faisceau de câbles qui passe au milieu du châssis. 7. Reposez le cache. 8. Suivez la procédure Après intervention à l'intérieur de votre ordinateur. 9. Redémarrez votre ordinateur et actionnez les commandes du panneau d'E/S pour vérifier qu'elles fonctionnent correctement. Retour à la page Contenu ...
Page 46: Remplacement Du Bloc D'alimentation
Retour à la page Contenu Dell™ Optiplex™ 960 mini-tour/bureau/compact Guide technique Bloc d'alimentation Bloc d'alimentation Remplacement du bloc d'alimentation PRÉCAUTION : Avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour en savoir plus sur les meilleures pratiques concernant la sécurité, consultez la page d'accueil relative à la conformité aux réglementations à l'adresse www.dell.com/regulatory_compliance. AVIS : Pour prévenir les dommages causés par les décharges électrostatiques aux composants de l'ordinateur, déchargez votre corps de son électricité statique avant de manipuler les pièces électroniques du système. Vous pouvez également faire ceci en touchant une surface métallique non peinte du châssis de l'ordinateur. 1. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur. 2. Débranchez les câbles d'alimentation en CC de la carte système et des lecteurs. Notez les trajets des câbles d'alimentation en CC sous les languettes du châssis de l'ordinateur avant de les débrancher les câbles de la carte système et des lecteurs. Vous devrez acheminer ces câbles correctement lorsque vous les remettrez en place, pour éviter qu'ils puissent être coincés ou pliés. 3. Retirez les deux vis qui fixent le bloc d'alimentation à l'arrière du châssis de l'ordinateur. 4. Retirez le lecteur optique et mettez-le de côté avec précaution (voir Lecteur...
Page 47: Connecteurs D'alimentation En Cc
11. Reposez le lecteur optique (voir Lecteur optique). 12. Branchez le câble d'alimentation en CA sur le connecteur. 13. Suivez la procédure Après intervention à l'intérieur de votre ordinateur. Connecteurs d'alimentation en CC Broches du connecteur d'alimentation CC P1 Numéro de broche Nom du signal Câble 18 AWG +3,3 VCC Orange +3,3 VCC Orange Noir +5 VCC...
Page 48: Broches Du Connecteur D'alimentation En Cc P2
+5 VCC Rouge +5 VCC Rouge Noir *Utilisez un câble 22-AWG au lieu de 18-AWG. Broches du connecteur d'alimentation en CC P2 Numéro de broche Nom du signal Câble 18 AWG Noir Noir +12 VCC Jaune +12 VCC Jaune Broches du connecteur d'alimentation CC P4 ...
Page 49: Haut-Parleur Interne
Retour à la page Contenu Dell™ Optiplex™ 960 mini-tour/bureau/compact Guide technique Haut-parleur interne Haut-parleur interne Pose d'un haut-parleur interne Le haut-parleur interne est en option. PRÉCAUTION : Avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour en savoir plus sur les meilleures pratiques concernant la sécurité, consultez la page d'accueil relative à la conformité aux réglementations à l'adresse www.dell.com/regulatory_compliance. AVIS : Pour prévenir les dommages causés par les décharges électrostatiques aux composants de l'ordinateur, déchargez votre corps de son électricité statique avant de manipuler les pièces électroniques du système. Vous pouvez également le faire en touchant une surface métallique non peinte du châssis de l'ordinateur. 1. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur. PRÉCAUTION : Débranchez l'ordinateur et tous les périphériques connectés de leurs prises secteur. 2. Pour fixer le haut-parleur interne, appuyez sur la languette de verrouillage, positionnez les languettes de retenue du boîtier de haut-parleur sous les languettes de retenue de la grille à l'intérieur du panneau arrière et libérez la languette de verrouillage. ...
Page 50 AVIS : Pour prévenir les dommages causés par les décharges électrostatiques aux composants de l'ordinateur, déchargez votre corps de son électricité statique avant de manipuler les pièces électroniques du système. Vous pouvez également le faire en touchant une surface métallique non peinte du châssis de l'ordinateur. 1. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur. 2. Débranchez le câble du haut-parleur de la carte système. 3. Pour déposer le haut-parleur interne, appuyez sur la languette de verrouillage, décalez le haut-parleur pour faire sortir les languettes de retenue du boîtier du haut-parleur des languettes de retenue sur la grille et soulevez le haut-parleur pour le dégager du châssis. 4. Suivez la procédure Après intervention à l'intérieur de votre ordinateur. Retour à la page Contenu ...
Page 51: Composants De La Carte Système
Retour à la page Contenu Dell™ Optiplex™ 960 mini-tour/bureau/compact Guide technique Composants de la carte système Composants de la carte système connecteur de ventilateur (FAN_CPU) connecteur du processeur (UC) connecteur d'alimentation du connecteurs pour module de processeur (12VPOWER) mémoire (DIMM_1, DIMM_2, DIMM_3, DIMM_4) connecteurs de lecteur SATA (3) Cavalier de définition du mot de passe (PSWD) connecteur USB interne (FLEX_USB) cavalier de mode de service...
Page 52: Présentation De La Mémoire Ddr2
Retour à la page Contenu Mémoire Dell™ Optiplex™ 960 mini-tour/bureau/compact Guide technique Vous pouvez augmenter la mémoire de votre ordinateur en installant des modules de mémoire sur la carte système. Votre ordinateur prend en charge la mémoire de type DDR2. Pour plus d'informations sur le type de mémoire pris en charge par votre ordinateur, voir les spécifications appropriées pour votre système dans ce manuel. Présentation de la mémoire DDR2 Les modules de mémoire DDR2 doivent être installés par paires avec la même taille et la même vitesse. Si les modules DDR2 ne sont pas installés par paires de même taille, l'ordinateur continuera de fonctionner, mais ses performances diminueront légèrement. Pour vérifier la capacité d'un module, reportez-vous à l'étiquette apposée dans l'angle supérieur droit ou gauche de ce dernier. REMARQUE : Installez toujours les modules de mémoire DDR2 dans l'ordre indiqué sur la carte système. Les configurations de mémoire recommandées sont les suivantes : Une paire identique de modules de mémoire installée dans les connecteurs DIMM 1 et DIMM 2. ¡ Une paire de modules identiques installée dans les connecteurs DIMM1 et 2, et une autre paire dans les connecteurs DIMM 3 et 4 ¡ AVIS : N'installez aucun module de mémoire à code correcteur d'erreurs (ECC). Si vous installez des paires mixtes de mémoire PC2-5300 (DDR2 667-MHz) et PC2-6400 (DDR2 800-MHz), les modules fonctionnent à la vitesse du module le plus lent installé. Veillez à installer un module de mémoire dans le connecteur le plus proche du processeur (DIMM 1) avant d'installer des modules dans les autres connecteurs. A Paire de modules identiques dans...
Page 53: Installation De Mémoire
Installation de mémoire PRÉCAUTION : Avant de commencer toute procédure de cette section, lisez les informations de sécurité fournies avec votre ordinateur. Pour plus d'informations sur les meilleures pratiques en matière de sécurité, voir la page d'accueil du site Regulatory Compliance (conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. AVIS : Pour éviter toute décharge électrostatique risquant d'endommager les composants internes, mettez-vous à la terre en utilisant un bracelet antistatique ou en touchant régulièrement une surface métallique non peinte du châssis de l'ordinateur. 1. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur. 2. Appuyez sur les pinces de fixation situées à chaque extrémité du connecteur de module de mémoire pour les écarter. 1 processeur 2 emplacements de mémoire 3 pinces de fixation (2) 4 emplacement de mémoire sur la carte système 3. Alignez l'encoche de la partie inférieure du module avec la barre transversale du connecteur. découpes (2) module de mémoire encoche barre transversale du connecteur ...
Page 54: Dépose De La Mémoire
9. Cliquez avec le bouton droit de la souris sur l'icône Poste de travail du bureau Windows, puis sur Propriétés. 10. Cliquez sur l'onglet Général. 11. Pour vérifier que la mémoire est correctement installée, contrôlez la quantité de mémoire (RAM) répertoriée. Dépose de la mémoire PRÉCAUTION : Avant de commencer toute procédure de cette section, lisez les informations de sécurité fournies avec votre ordinateur. Pour plus d'informations sur les meilleures pratiques en matière de sécurité, voir la page d'accueil du site Regulatory Compliance (conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. AVIS : Pour éviter toute décharge électrostatique risquant d'endommager les composants internes, mettez-vous à la terre en utilisant un bracelet antistatique ou en touchant régulièrement une surface métallique non peinte du châssis de l'ordinateur. 1. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur. 2. Appuyez sur les pinces de fixation situées à chaque extrémité du connecteur de module de mémoire pour les écarter. 3. Saisissez le module et tirez-le vers le haut.
Page 55: Remarques, Avis, Et Précautions
© 2008 Dell Inc. Tous droits réservés. Toute reproduction de ce document sous quelque forme que ce soit sans l'autorisation écrite de DELL Inc. est strictement interdite. Marques utilisées dans ce document : Dell, le logo DELL, OptiPlex, Dell OpenManage et le logo YOURS IS HERE sont des marques de Dell Inc. ; Intel, Pentium et Celeron sont des marques déposées de Intel Corporation aux Etats-Unis et dans d'autres pays ; Microsoft, Windows, Windows Server, MS-DOS e t Windows Vista sont des marques ou des marques déposées de Microsoft Corporation aux Etats-Unis et dans d'autres pays.
Page 56: Installation D'une Carte Pci Ou Pcie
2 levier de dégagement, languette de maintien (pour cartes PCIe) 3 emplacement pour carte PCIe x16 4 carte PCIe x1 5 emplacement pour carte PCIe x1 REMARQUE : Votre ordinateur Dell n'utilise que des emplacements PCI et PCIe. Si vous remplacez une carte, désinstallez le pilote de la carte existante. Pour plus d'informations, consultez la documentation qui accompagne la carte. 1. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur. 2. Appuyez légèrement sur la languette de retenue située sur le loquet de retenue de la carte depuis l'intérieur pour faire pivoter le loquet en position ouverte. Le loquet restera dans cette position.
Page 57 1 loquet de retenue de carte 2 guide d'alignement 3 carte 4 levier de dégagement, languette de maintien 5 connecteur de carte 6 languette de dégagement 3. Si vous installez une nouvelle carte, retirez la plaque de recouvrement pour libérer un connecteur de carte. Passez ensuite à l'étape 5. 4. Si vous remplacez une carte déjà installée dans l'ordinateur, retirez celle-ci. Si nécessaire, débranchez tous les câbles connectés à la carte. 5. Si votre carte comporte un emplacement de fixation, tirez doucement sur le levier de dégagement, saisissez la carte par ses coins pour la sortir du connecteur. 6. Préparez la nouvelle carte pour l'installation. REMARQUE : Voir la documentation fournie avec la carte pour obtenir des informations sur la configuration de la carte, les connexions internes et autres moyens de personnaliser votre ordinateur.
Page 58: Dépose D'une Carte Pci Ou Pcie
13. Si vous avez installé une carte son : a. Entrez dans le programme de configuration du système, sélectionnez Audio Controller (Contrôleur audio) et modifiez le paramètre pour lui attribuer la valeur Off (Désactivé) (voir le Guide technologique Dell™ pour plus d'informations sur le programme de configuration du système). b. Branchez les périphériques audio externes sur les connecteurs de la carte son. Ne les branchez pas sur ceux du microphone, du haut- parleur/casque ou d'entrée de ligne du panneau arrière de l'ordinateur. 14. Si vous avez installé une carte réseau et souhaitez désactiver la carte réseau intégrée : a. Entrez dans le programme de configuration du système, sélectionnez Network Controller (Contrôleur réseau) et modifiez le paramètre pour lui attribuer la valeur Off (Désactivé). (Voir le Guide technologique Dell™ pour plus d'informations). b. Branchez le câble réseau sur les connecteurs de la carte réseau. Ne le branchez pas sur le connecteur réseau intégré du panneau arrière de l'ordinateur. AVIS : Si vous désactivez l'adaptateur réseau intégré, vous ne disposerez plus de la fonctionnalité AMT. 15. Installez tous les pilotes requis pour la carte comme décrit dans la documentation de la carte. ...
Page 59 5. Suivez la procédure Après intervention à l'intérieur de votre ordinateur. 6. Désinstallez le pilote de la carte. Pour plus d'informations, consultez la documentation qui accompagne la carte. 7. Si vous avez retiré une carte son : a. Entrez dans le programme de configuration du système, sélectionnez Audio Controller (Contrôleur audio) et modifiez le paramètre pour lui attribuer la valeur On (Activé). (Voir le Guide technologique Dell™ pour plus d'informations). b. Connectez les périphériques audio externes aux connecteurs audio situés sur le panneau arrière de l'ordinateur. 8. Si vous avez supprimé un connecteur de carte réseau : a. Entrez dans le programme de configuration du système, sélectionnez Network Controller (Contrôleur réseau) et modifiez le paramètre pour lui attribuer la valeur On (Activé). (Voir le Guide technologique Dell™ pour plus d'informations). b. Branchez le câble réseau sur le connecteur réseau intégré du panneau arrière de l'ordinateur. ...
Page 60: Carte Sans Fil Interne - Dépose
3 connecteur d'antenne 4 dégagement de la boucle de retenue externe Wi-Fi de carte 5 boucle de retenue de carte Pour installer la carte, procédez comme suit : 1. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur. 2. Le cas échéant, déposez l'obturateur qui recouvre l'ouverture du panneau arrière pour le connecteur d'antenne Wi-Fi externe. 3. Trouvez le connecteur de carte sans fil sur la carte système (voir Composants de la carte système). câble de carte sans fil connecteur d'antenne externe Wi-Fi ensemble carte sans fil connecteur de carte sans fil 4. Positionnez le connecteur de carte sans fil juste au-dessus du connecteur de la carte système, le bord de la carte dirigé vers l'arrière du châssis. ...
Page 61: Installation D'un Deuxième Port Série Externe
4. Déposez le câble de carte sans fil de son trajet de maintien. 5. Saisissez l'ensemble de carte sans fil par ses extrémités, appuyez sur le système de dégagement de la boucle de retenue de carte et soulevez la carte pour la débrancher du connecteur de la carte système. Déposez l'ensemble de carte sans fil du châssis. 6. Fermez l'ouverture du connecteur d'antenne Wi-Fi externe par l'obturateur fourni avec l'ordinateur. Prenez contact avec Dell pour obtenir un obturateur de rechange s'il n'y en a pas de disponible. 7. Suivez la procédure Après intervention à l'intérieur de votre ordinateur. ...
Page 62: Dépose Du Commutateur D'intrusion Dans Le Châssis
Retour à la page Contenu Dell™ Optiplex™ 960 mini-tour/bureau/compact Guide technique Commutateur d'intrusion dans le châssis Commutateur d'intrusion dans le châssis PRÉCAUTION : Avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour plus d'informations sur les meilleures pratiques en matière de sécurité, voir la page d'accueil du site Regulatory Compliance (conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. Dépose du commutateur d'intrusion dans le châssis 1. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur. 2. Débranchez le câble du commutateur d'intrusion dans le châssis de la carte système en pinçant entre deux doigts le mécanisme de dégagement d'un côté du connecteur en tirant pour débrancher le connecteur du câble. 3. Faites glisser le commutateur d'intrusion dans le châssis pour le dégager de sa fente dans le support métallique, et poussez-le vers le bas par le trou carré du support pour déposer le commutateur et le câble qui y est relié de l'ordinateur. REMARQUE : Vous ressentirez peut-être une légère résistance en faisant glisser le commutateur hors de sa fente. Repose du commutateur d'intrusion dans le châssis 1. Insérez doucement le commutateur par le dessous du support métallique dans le trou carré du support, puis faites glissez le commutateur d'intrusion ...
Page 63 REMARQUE : Le paramètre par défaut est On-Silent (Activé-silencieux). 4. Enregistrez vos réglages de BIOS et quittez le programme de configuration du système. Retour à la page Contenu ...
Page 64: Capot De L'ordinateur Mini-Tour
Retour à la page Contenu Dell™ Optiplex™ 960 mini-tour/bureau/compact Guide technique Capot de l'ordinateur mini-tour Capot de l'ordinateur mini-tour Dépose du capot de l'ordinateur mini-tour PRÉCAUTION : Avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour plus d'informations sur les meilleures pratiques en matière de sécurité, voir la page d'accueil du site Regulatory Compliance (conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. PRÉCAUTION : Pour éviter tout choc électrique, débranchez toujours la prise secteur de votre ordinateur avant de retirer le capot de l'ordinateur. 1. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur. 2. Posez l'ordinateur sur le côté, comme indiqué sur l'illustration. 3. Si un câble de sécurité ou un cadenas (dans l'anneau pour cadenas) est fixé à l'ordinateur, déposez-le. REMARQUE : Pour faciliter le travail, posez l'ordinateur sur le côté avant de travailler à l'intérieur du châssis. 4. Trouvez le loquet de dégagement du capot et faites-le glisser vers l'arrière en soulevant l'extrémité du capot près du loquet. 5. Quand l'extrémité du capot près du loquet est légèrement soulevée, faites glisser ce capot vers le côté du châssis où se trouve le loquet pour dégager ...
Page 65 Tirez doucement les câbles d'alimentation vers vous afin qu'ils ne restent pas bloqués sous les lecteurs. 2. Assurez-vous qu'il ne reste aucun outil ou pièce détachée à l'intérieur de l'ordinateur. 3. Pour reposer le capot : a. Alignez le bas du capot sur les languettes de charnière situées le long du bas du bord de l'ordinateur. b. Faites pivoter le capot vers le bas en utilisant les languettes de charnière comme leviers et fermez. c. Enclenchez le capot en place en tirant vers l'arrière le loquet de fermeture du capot puis en le relâchant, une fois le capot correctement installé. d. Vérifiez que le capot est correctement installé avant de déplacer l'ordinateur. AVIS : Pour connecter un câble de réseau, branchez d'abord le câble sur la prise réseau murale, puis sur l'ordinateur. 4. Fixez le socle inclinable de l'ordinateur (le cas échéant). Pour plus d'informations, consultez la documentation qui accompagne le socle. 5. Rebranchez l'ordinateur et ses périphériques à leurs prises secteur, puis allumez-les. Après dépose et repose du capot, le détecteur d'intrusion du châssis (en option sur certains ordinateurs), s'il est installé et activé, fait apparaître le message suivant sur l'écran au prochain démarrage de l'ordinateur : ALERT! Cover was previously removed. (Alerte : Le capot a été déposé.) 6. Réinitialisez le détecteur d'intrusion dans le châssis en modifiant l'option Chassis Intrusion (Intrusion dans le châssis) pour lui affecter la valeur On (Activé) ou On-Silent (Activé-silencieux). Voir Réinitialisation du détecteur d'intrusion dans le châssis. REMARQUE : Si un mot de passe administrateur a été attribué par quelqu'un d'autre, demandez à votre administrateur de réseau comment réinitialiser ...
Page 66: Processeur
Retour à la page Contenu Dell™ Optiplex™ 960 mini-tour/bureau/compact Guide technique Processeur Processeur PRÉCAUTION : Avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour plus d'informations sur les meilleures pratiques en matière de sécurité, voir la page d'accueil du site Regulatory Compliance (conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. AVIS : Pour prévenir les dommages causés par les décharges électrostatiques aux composants de l'ordinateur, déchargez votre corps de son électricité statique avant de manipuler les pièces électroniques du système. Vous pouvez également le faire en touchant une surface métallique non peinte du châssis de l'ordinateur. Dépose de l'ensemble dissipateur de chaleur 1. Si des câbles passent par les guides de câbles sur le haut ou les côtés du carénage du dissipateur de chaleur, séparez-les pour les éloigner de l'ensemble dissipateur de chaleur. 2. Desserrez les deux vis imperdables, une vers le haut et une vers le bas de l'ensemble dissipateur de chaleur.
Page 67: Dépose Du Processeur
AVIS : Vérifiez que l'ensemble dissipateur est correctement installé. 1 ensemble dissipateur de 2 support de l'ensemble dissipateur de chaleur chaleur 3 vis imperdables (2) 4. Faites repasser les câbles déposés précédemment par les guides de câbles sur l'ensemble dissipateur de chaleur. Rebranchez-le suivant les besoins. Dépose du processeur 1. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur. 2. Déposez l'ensemble dissipateur de chaleur (voir Dépose de l'ensemble dissipateur de chaleur). AVIS : A moins qu'un autre dissipateur de chaleur soit nécessaire pour le nouveau processeur, réutilisez l'ensemble dissipateur de chaleur d'origine lorsque vous remplacez le processeur.
Page 68: Pose Du Processeur
Laissez le levier de dégagement ouvert afin que le support soit prêt à accueillir le nouveau processeur. Pose du processeur AVIS : Mettez-vous à la terre en touchant une partie métallique non peinte à l'arrière de l'ordinateur. AVIS : Lorsque vous remplacez le processeur, ne touchez pas les broches à l'intérieur du support et veillez à ce qu'aucun objet ne tombe sur ces broches. 1. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur. 2. Déballez le nouveau processeur en prenant garde de ne pas toucher sa face inférieure. REMARQUE : Le processeur doit être correctement installé dans son support afin d'éviter de l'endommager de façon définitive ainsi que l'ordinateur lorsque vous allumerez ce dernier. 3. Si le levier de dégagement du support n'est pas entièrement ouvert, ouvrez-le. 4. Alignez les encoches avant et arrière du processeur avec celles du support. 5. Alignez les coins de broche 1 du processeur et du support. 1 capot du processeur 2 languette 3 processeur...
Page 69: Déposez Le Bloc Ventilateur
Déposez le bloc ventilateur 1. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur. 2. Déposez l'ensemble dissipateur de chaleur (voir Dépose de l'ensemble dissipateur de chaleur). 3. Débranchez le câble de ventilateur de la carte système (voir Composants de la carte système). 4. Soulevez (vers le haut) la languette de retenue du ventilateur en bas du bloc ventilateur (vers le bas de l'ordinateur) en tirant vers l'arrière (à l'opposé du châssis) la languette en haut du bloc ventilateur, en faisant simultanément glisser l'ensemble vers l'arrière du châssis pour le libérer du châssis. 1 bloc ventilateur 2 languette de retenue de ventilateur en haut du bloc ventilateur 3 languette de retenue de 4 connecteur du câble de ventilateur ventilateur en bas du bloc ventilateur ...
Page 70 5. Suivez la procédure Après intervention à l'intérieur de votre ordinateur. Retour à la page Contenu ...
Page 71: Règles Générales D'installation Pour Les Périphériques Sata
Retour à la page Contenu Dell™ Optiplex™ 960 mini-tour/bureau/compact Guide technique Lecteurs Lecteurs REMARQUE : Si vous déposez ou ajoutez un périphérique qui modifie la configuration matérielle ou RAID du système, vous devrez peut-être modifier les paramètres du BIOS. Consultez le Guide technologique Dell™ pour plus d'informations. Votre ordinateur prend en charge : Jusqu'à deux disques durs 3,5 pouces ou 2,5 pouces SATA (Serial ATA) Un lecteur de disquette de 3,5 pouces ou un lecteur de carte mémoire Deux lecteurs de disque optique SATA de 5,25 pouces Un lecteur eSATA (externe, connecteur sur le panneau arrière) 1 lecteur optique 2 lecteur 3,5 pouces ou lecteur de carte mémoire 3 disque dur ...
Page 72: Connecteurs De Câble D'alimentation
Le châssis mini-tour OptiPlex 960 peut recevoir un ou deux disques durs de 3,5 pouces, ou un ou deux disques durs de 2,5 pouces. En cas d'installation d'un seul disque dur, celui-ci peut être de 3,5 ou 2,5 pouces. Lors de l'installation d'un deuxième disque dur, le disque installé doit être du même type (3,5 pouces ou 2,5 pouces) que celui qui se trouve dans le châssis. PRÉCAUTION : Avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour plus d'informations sur les meilleures pratiques en matière de sécurité, voir la page d'accueil du site Regulatory Compliance (conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. PRÉCAUTION : Pour éviter tout choc électrique, débranchez toujours la prise secteur de votre ordinateur avant de retirer le capot de l'ordinateur. AVIS : Pour éviter d'endommager le lecteur, ne le placez pas sur une surface dure. Mettez-le plutôt sur une surface qui le protégera, comme un tapis de mousse. AVIS : Lors de la manipulation des disques de 2,5 pouces, évitez d'appuyer sur le côté métallique (étiquette du disque). Ceci pourrait endommager sérieusement le disque. REMARQUE : Pour les systèmes configurés en RAID, la dépose ou l'ajout d'un disque peut avoir une influence sur la configuration RAID. Consultez le Guide technologique Dell™ pour plus d'informations. ...
Page 73: Dépose D'un Disque Dur
Dépose d'un disque dur Le disque à déposer peut être un disque 3,5 pouces installé dans la baie de disque supérieure ou inférieure, ou un disque de 2,5 pouces dans la baie supérieure, et peut être primaire ou secondaire. La baie de disque supérieure contient toujours le disque dur primaire, si un disque installé dans la baie inférieure, il est toujours configuré comme disque secondaire. Lorsque deux disques de 2,5 pouces sont installés dans le système (primaire et secondaire), les deux sont fixés sur le même berceau de disque dur 2,5 pouces installé dans la baie supérieure. 1. Si vous déposez un disque dur contenant des données que vous souhaitez conserver, sauvegardez vos fichiers avant de commencer cette procédure. 2. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur. 3. Débranchez les câbles d'alimentation du ou des disques de la baie contenant le disque à déposer. En cas de dépose d'un disque dur de 2,5 pouces, débranchez le câble d'alimentation de l'adaptateur d'alimentation. 4. Débranchez le ou les câbles de données du ou des disques durs dans la baie qui contient le disque à déposer. 1 câble de données 2 connecteur de disque dur sur la carte système 3 câble d'alimentation 5. Déposez le berceau de disque dur qui contient le disque en appuyant sur les languettes de dégagement bleue de chaque côté du berceau et en faisant glisser le berceau vers le haut pour le sortir de l'ordinateur. disque(s) dur(s) languettes de dégagement (2) ...
Page 74 1 disque dur ou berceau de disque dur 2,5 2 berceau de baie de pouces disque 7. Si le disque déposé est un disque de 2,5 pouces : a. Déposez le berceau de disque dur de 2,5 pouces du berceau de la baie de disque en faisant levier doucement sur les côtés du berceau de la baie pour soulever le berceau du disque. 1 disque dur ou berceau de disque dur 2,5 pouces 2 berceau de baie de disque b.
Page 75: Remplacement D'un Disque Dur
Dell™). f. Sur le menu Settings (Paramètres), sélectionnez Drives (Lecteurs) puis Drives (Lecteurs) sur le sous-menu. g. Désactiver le port SATA correspondant au disque dur secondaire (normalement SATA1). h. Cliquez sur Apply (Appliquer) puis Exit (Quitter). i. Si le nouveau disque dur primaire est amorçable, vous pouvez ignorer la suite de cette étape. j. Insérez un support amorçable dans un lecteur de démarrage. k. Redémarrez votre ordinateur et appuyez sur F12 à l'invite pour entrer dans le Boot Device Menu (Menu de périphérique d'amorçage). l. Sélectionnez le lecteur contenant le support amorçable et choisissez Next (Suivant). m. Formatez et/ou installez le logiciel amorçable sur le disque dur primaire. Remplacement d'un disque dur En cas d'installation d'un seul disque dur, celui-ci peut être de 3,5 ou 2,5 pouces. Lors de l'installation d'un deuxième disque dur, le disque installé doit être du ...
Page 76 1 berceau de disque dur de 2,5 pouces 2 disque dur de 2,5 pouces (côté plat vers le haut) (primaire présenté) 3 côté du berceau avec découpe pour 4 vis (4) câble 1 berceau de disque dur de 2,5 pouces 2 disque dur de 2,5 pouces (côté en forme de U vers le haut) (disque secondaire présenté) 3 côté du berceau avec découpe pour 4 vis (4) câble b.
Page 77 10. Fixez les câbles de données et d'alimentation du disque dur sur les guides de câbles de l'ensemble dissipateur de chaleur. 11. Suivez la procédure Après intervention à l'intérieur de votre ordinateur. 12. Redémarrez l'ordinateur et appuyez sur F2 quand vous y êtes invité pour entrer dans le programme de configuration du système Setup (voir le Guide technologique Dell™ pour plus d'informations). a. Sur le menu Settings (Paramètres), sélectionnez Drives (Lecteurs) puis Drives (Lecteurs) sur le sous-menu. b. Activez le port SATA correspondant au disque installé, si nécessaire. c. Vérifiez que les informations de périphérique présentées pour le port SATA sont correctes. d. Cliquez sur Apply (Appliquer) puis Exit (Quitter).
Page 78: Dépose Du Cache Des Lecteurs
Voir la documentation du système d'exploitation pour des instructions. 15. Testez le disque dur en lançant le programme Dell Diagnostics (voir le Guide technologique Dell™). 16. Si le disque que vous venez d'installer est le disque primaire, installez un système d'exploitation amorçable sur le disque, si nécessaire. Dépose du cache des lecteurs Pour déposer le cache des lecteurs : 1. Glissez le loquet de déverrouillage du lecteur vers le bas de l'ordinateur pour libérer le cache. 2. Faites pivoter le cache en l'éloignant du côté droit du châssis. 3. Soulevez-le pour le dégager de la charnière à languette dans la fente à gauche de la baie des lecteurs. cache des lecteurs loquet de déverrouillage du lecteur Repose du cache des lecteurs Pour reposer le cache des lecteurs : 1. Insérez les languettes à gauche du cache dans les fentes à gauche de la baie des lecteurs. ...
Page 79: Dépose Du Lecteur De Disquette
PRÉCAUTION : Pour éviter tout choc électrique, débranchez toujours la prise secteur de votre ordinateur avant de retirer le capot de l'ordinateur. Dépose du lecteur de disquette 1. Si le lecteur de disquette que vous déposez ne doit pas être remplacé : a. Démarrez votre ordinateur et appuyez sur F2 au message d'entrée dans le programme de configuration du système Setup (voir le Guide technologique Dell™). b. Sur le menu Settings (Paramètres), sélectionnez Drives (Lecteurs) puis Diskette Drive (Lecteur de disquette). c. Choisissez l'option Disable pour désactiver le lecteur de disquette. d. Cliquez sur Apply (Appliquer) puis Exit (Quitter). e. Redémarrez votre ordinateur et éteignez-le. ...
Page 80 Démarrez votre ordinateur et appuyez sur F2 au message d'entrée dans le programme de configuration du système Setup (voir le Guide technologique Dell™). b. Sur le menu Settings (Paramètres), sélectionnez Drives (Lecteurs) puis Diskette Drive (Lecteur de disquette). c. Choisissez l'option Enable pour activer le lecteur de disquette. d. Cliquez sur Apply (Appliquer) puis Exit (Quitter). e. Redémarrez votre ordinateur. 9. Vérifiez que votre ordinateur fonctionne correctement en lançant le programme Dell Diagnostics (voir le Guide technologique Dell™). ...
Page 81: Dépose Du Lecteur De Carte Mémoire
Lecteur de carte PRÉCAUTION : Avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour plus d'informations sur les meilleures pratiques en matière de sécurité, voir la page d'accueil du site Regulatory Compliance (conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. PRÉCAUTION : Pour éviter tout choc électrique, débranchez toujours la prise secteur de votre ordinateur avant de retirer le capot de l'ordinateur. Dépose du lecteur de carte mémoire 1. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur. 2. Débranchez les câbles d'alimentation et de données de l'arrière du lecteur de carte. 3. Déposez le cache des lecteurs (voir Dépose du cache des lecteurs). 4. Faites glisser le loquet de déverrouillage du lecteur vers le socle de l'ordinateur et déposez le lecteur de carte de l'ordinateur. 5. Si vous n'installez pas d'autre périphérique dans la baie de lecteur de carte, procédez comme suit : a. Déposez les vis à épaulement du lecteur de carte que vous venez de déposer et fixez-les à l'arrière d'un panneau de cache de baie de lecteur 3,5 pouces. Fixez le panneau sur le cache de lecteur.
Page 82: Lecteur Optique
5. Reposez le cache des lecteurs (voir Repose du cache des lecteurs). Branchez le câble d'alimentation et de données sur le lecteur de carte et sur le connecteur USB interne de la carte système (voir Composants de la carte système). câble de données/alimentation lecteur de carte mémoire 7. Suivez la procédure Après intervention à l'intérieur de votre ordinateur. 8. Vérifiez que votre ordinateur fonctionne correctement en lançant le programme Dell Diagnostics (voir le Guide technologique Dell™). Lecteur optique PRÉCAUTION : Avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour plus d'informations sur les meilleures pratiques en matière de sécurité, voir la page d'accueil du site Regulatory Compliance (conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. PRÉCAUTION : Pour éviter tout choc électrique, débranchez toujours la prise secteur de votre ordinateur avant de remettre le capot en place. ...
Page 83: Dépose D'un Lecteur Optique
Dépose d'un lecteur optique 1. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur. 2. Débranchez le câble d'alimentation et le câble de données à l'arrière du lecteur. 3. Déposez le cache des lecteurs (voir Dépose du cache des lecteurs). 4. Glissez le loquet de déverrouillage du lecteur vers le socle de l'ordinateur et déposez le lecteur optique de l'ordinateur. lecteur optique loquet de déverrouillage du lecteur 5. Si vous n'installez pas d'autre périphérique dans la baie du lecteur optique, procédez comme suit : a. Déposez les vis à épaulement du lecteur optique que vous venez de déposer et fixez-les à l'arrière d'un panneau de cache de baie de lecteur optique. Fixez le panneau sur le cache de lecteur. b. Posez un cache de baie de lecteur optique sur la face avant, le cas échéant. c. Reposez le cache des lecteurs (voir Repose du cache des lecteurs).
Page 84 SATA 8. Vérifiez toutes les connexions des câbles, puis pliez ces derniers de sorte qu'ils ne gênent pas la circulation de l'air. 9. Suivez la procédure Après intervention à l'intérieur de votre ordinateur. 10. Mettez à jour la configuration dans le programme de configuration du système par l'option Drive (Lecteur) appropriée (SATA-1, SATA-2 ou SATA-3) dans le menu Drives (Lecteurs). (Voir le Guide technologique Dell™). 11. Vérifiez que votre ordinateur fonctionne correctement en lançant le programme Dell Diagnostics (voir le Guide technologique Dell™). Retour à la page Contenu ...
Page 85: Dépose De L'ensemble D'e/S
Retour à la page Contenu Dell™ Optiplex™ 960 mini-tour/bureau/compact Guide technique Ensemble d'E/S Ensemble d'E/S Dépose de l'ensemble d'E/S PRÉCAUTION : Avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour de plus amples renseignements sur les pratiques d'excellence en matière de sécurité, consultez la page Regulatory Compliance (conformité à la réglementation) à l'adresse www.dell.com/regulatory_compliance. PRÉCAUTION : Pour prévenir tout risque d'électrocution, débranchez toujours votre ordinateur de la prise secteur avant de retirer le capot. REMARQUE : Notez le trajet les câbles avant de les retirer, pour les reposer correctement à la pose du nouvel ensemble d'E/S. 1. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur. AVIS : Faites extrêmement attention lorsque vous faites glisser l'ensemble d'E/S hors de l'ordinateur. Si vous ne prenez pas assez de précautions, vous pouvez endommager les connecteurs et les colliers des câbles. 2. Déposez le cache des lecteurs (voir Dépose du cache des lecteurs). 1 cache des lecteurs 2 languettes de fixation du cache des lecteurs (2) ...
Page 86: Repose De L'ensemble D'e/S
ensemble d'E/S vis de fixation connecteurs du câble d'ensemble d'E/S Repose de l'ensemble d'E/S 1. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur. 2. Déposez le cache des lecteurs, s'il est installé (voir Dépose du cache des lecteurs). 3. Déposez le cache, s'il est installé (voir Dépose du cache). 4. Faites passer les câbles de l'ensemble d'E/S à l'avant du châssis par l'ouverture de l'ensemble d'E/S pour mettre l'ensemble en place. Vérifiez que le côté avec languettes de l'ensemble est dirigé vers le côté gauche (bas) de l'ordinateur. ensemble d'E/S vis de fixation connecteurs du câble d'ensemble d'E/S REMARQUE : Utilisez les guides situés sur le support de l'ensemble d'E/S pour positionner correctement l'ensemble, puis l'encoche située sur le support de l'ensemble d'E/S pour installer le panneau. ...
Page 87 Reposez le lecteur optique, s'il a été déposé précédemment (voir Remplacement ou installation d'un lecteur optique). 11. Reposez le berceau de la baie de lecteur. 12. Reposez le cache des lecteurs (voir Repose du cache des lecteurs). 13. Suivez la procédure Après intervention à l'intérieur de votre ordinateur. 14. Redémarrez votre ordinateur et actionnez les commandes du panneau d'E/S pour vérifier qu'elles fonctionnent correctement. Dépose du cache 1. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur. ...
Page 88 ...
Page 89: Remplacement Du Bloc D'alimentation
Retour à la page Contenu Dell™ Optiplex™ 960 mini-tour/bureau/compact Guide technique Bloc d'alimentation Bloc d'alimentation Remplacement du bloc d'alimentation PRÉCAUTION : Avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour de plus amples renseignements sur les pratiques d'excellence en matière de sécurité, consultez la page Regulatory Compliance (conformité à la réglementation) à l'adresse www.dell.com/regulatory_compliance. AVIS : Pour prévenir les dommages causés par les décharges électrostatiques aux composants de l'ordinateur, déchargez votre corps de son électricité statique avant de manipuler les pièces électroniques du système. Vous pouvez également faire ceci en touchant une surface métallique non peinte du châssis de l'ordinateur. 1. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur. 2. Débranchez les câbles d'alimentation en CC de la carte système et des lecteurs. Notez les trajets des câbles d'alimentation en CC sous les languettes du châssis de l'ordinateur avant de les débrancher les câbles de la carte système et des lecteurs. Vous devrez acheminer ces câbles correctement lorsque vous les remettrez en place, pour éviter qu'ils puissent être coincés ou pliés. 3. Déposez les quatre vis qui fixent le bloc d'alimentation à l'arrière du châssis de l'ordinateur. 4. Appuyez sur le bouton de déverrouillage à l'avant du bloc d'alimentation. ...
Page 90: Connecteurs D'alimentation En Cc
Connecteurs d'alimentation en CC Broches du connecteur d'alimentation CC P1 Numéro de broche Nom du signal Câble 18 AWG +3,3 VCC Orange +3,3 VCC Orange Noir +5 VCC Rouge Noir +5 VCC Rouge Noir PS_PWRGOOD Gris P5AUX Violet V_12P0_DIG Blanc V_12P0_DIG Blanc +3,3 VCC...
Page 91: Broches Du Connecteur D'alimentation En Cc P2
Broches du connecteur d'alimentation en CC P2 Numéro de broche Nom du signal Câble 18 AWG Noir Noir +12 VACC Jaune +12 VACC Jaune Broches des connecteurs d'alimentation en CC P3, P5, P8 et P9 Numéro de broche Nom du signal Câble 18 AWG +3,3 VCC Orange...
Page 92: Haut-Parleur Interne
Retour à la page Contenu Dell™ Optiplex™ 960 mini-tour/bureau/compact Guide technique Haut-parleur interne Haut-parleur interne Pose d'un haut-parleur interne Le haut-parleur interne est en option. PRÉCAUTION : Avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour en savoir plus sur les meilleures pratiques concernant la sécurité, consultez la page d'accueil relative à la conformité aux réglementations à l'adresse www.dell.com/regulatory_compliance. AVIS : Pour prévenir les dommages causés par les décharges électrostatiques aux composants de l'ordinateur, déchargez votre corps de son électricité statique avant de manipuler les pièces électroniques du système. Vous pouvez également le faire en touchant une surface métallique non peinte du châssis de l'ordinateur. 1. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur. PRÉCAUTION : Débranchez l'ordinateur et tous les périphériques connectés de leurs prises secteur. 2. Pour fixer le haut-parleur interne, appuyez sur la languette de verrouillage, positionnez les languettes de retenue du boîtier de haut-parleur sous les languettes de retenue de la grille prévue en haut du panier des disques durs et libérez la languette de verrouillage. ...
Page 93 PRÉCAUTION : Avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour en savoir plus sur les meilleures pratiques concernant la sécurité, consultez la page d'accueil relative à la conformité aux réglementations à l'adresse www.dell.com/regulatory_compliance. AVIS : Pour prévenir les dommages causés par les décharges électrostatiques aux composants de l'ordinateur, déchargez votre corps de son électricité statique avant de manipuler les pièces électroniques du système. Vous pouvez également le faire en touchant une surface métallique non peinte du châssis de l'ordinateur. 1. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur. 2. Débranchez le câble du connecteur INT SPKR1 de la carte système (voir Composants de la carte système). 3. Pour déposer le haut-parleur interne, appuyez sur la languette de verrouillage, décalez le haut-parleur pour faire sortir les languettes de retenue du boîtier du haut-parleur des languettes de retenue sur la grille et soulevez le haut-parleur pour le dégager du châssis. ...
Page 94: Composants De La Carte Système
Retour à la page Contenu Dell™ Optiplex™ 960 mini-tour/bureau/compact Guide technique Composants de la carte système Composants de la carte système connecteur de carte sans fil en option (PCIE_WLS1) connecteur du capteur thermique (THRML1) connecteur du haut-parleur interne en option (INT_SPKR1) 4 connecteur de ventilateur (FAN_CPU1) connecteur du processeur (UC) connecteur d'alimentation du processeur (12VPOWER) voyant du bloc d'alimentation auxiliaire (AUX_POWER) connecteurs des modules de mémoire (4)
Page 95 Retour à la page Contenu Dell™ Optiplex™ 960 mini-tour/bureau/compact Guide technique Cartes Cartes PRÉCAUTION : Avant de commencer toute procédure de cette section, lisez les informations de sécurité fournies avec votre ordinateur. Pour de plus amples renseignements sur les pratiques d'excellence en matière de sécurité, consultez la page Regulatory Compliance (conformité à la réglementation) à l'adresse www.dell.com/regulatory_compliance. AVIS : Pour prévenir les dommages causés par les décharges électrostatiques aux composants de l'ordinateur, déchargez votre corps de son électricité statique avant de manipuler les pièces électroniques du système. Vous pouvez également le faire en touchant une surface métallique non peinte du châssis de l'ordinateur. REMARQUE : L'installation de plaques de recouvrement sur les ouvertures de connecteur de carte vides est nécessaire pour maintenir l'homologation de l'ordinateur par la FCC. Les plaques de recouvrement évitent l'entrée d'objets dans votre ordinateur et facilitent la circulation directe de l'air de refroidissement. Votre ordinateur Dell™ prend en charge un adaptateur de port série PS/2 et est doté des connecteurs pour cartes PCI et PCI Express (PCIe) suivants : Un emplacement pour carte PCI demi-hauteur Un emplacement pour cartes PCIe x16 demi-hauteur Un connecteur pour carte sans fil interne ...
Page 96 loquet de retenue de carte languette de dégagement carte connecteur de bord de carte connecteur de carte 3. Si vous installez une nouvelle carte, retirez la plaque de recouvrement pour libérer un connecteur de carte. Passez ensuite à l'étape 5. 4. Si vous remplacez une carte déjà installée dans l'ordinateur, retirez celle-ci. Si nécessaire, débranchez tout câble relié à la carte. Passez ensuite à l'étape 5. 5. Préparez la carte en vue de son installation. PRÉCAUTION : Certaines cartes réseau démarrent automatiquement l'ordinateur lorsqu'elles sont connectées à un réseau. Pour vous protéger contre les risques d'électrocution, assurez-vous que vous avez débranché votre ordinateur de sa prise secteur avant d'installer des cartes. REMARQUE : Voir la documentation fournie avec la carte pour obtenir des informations sur la configuration de la carte, les connexions internes et autres moyens de l'adapter à votre ordinateur.
Page 97 10. Suivez la procédure Après intervention à l'intérieur de votre ordinateur. REMARQUE : Voir la documentation fournie avec la carte pour plus d'informations sur les branchements de cette dernière. 11. Si vous avez installé une carte son : a. Entrez dans le programme de configuration du système, sélectionnez Integrated Audio (Audio intégré) dans le groupe Onboard Devices (Périphériques intégrés) et passez le réglage sur Off (Désactivé) (voir le Guide technologique Dell™). b. Branchez les périphériques audio externes sur les connecteurs de la carte son. Ne branchez pas de périphériques audio externes sur le connecteur d'entrée ligne du panneau arrière de l'ordinateur. AVIS : Pour connecter un câble de réseau, branchez d'abord le câble sur la prise réseau murale, puis sur l'ordinateur. 12. Si vous avez installé une carte réseau et souhaitez désactiver la carte réseau intégrée : a. Entrez dans le programme de configuration du système, sélectionnez Integrated NIC (Carte réseau intégrée) dans le groupe Onboard Devices (Périphériques intégrés) et passez le réglage sur Off (Désactivé) (voir le Guide technologique Dell™). b. Branchez le câble réseau sur les connecteurs de la carte réseau. Ne le branchez pas sur connecteur réseau intégré du panneau arrière de l'ordinateur. AVIS : Si vous désactivez l'adaptateur réseau intégré, vous ne disposerez plus de la fonctionnalité AMT. ...
Page 98: Cartes Pcie Et Dvi
7. Fermez le loquet de retenue pour le remettre en place et fixer ainsi la ou les cartes restantes. 8. Suivez la procédure Après intervention à l'intérieur de votre ordinateur. 9. Désinstallez le pilote de la carte. Pour plus d'informations, consultez la documentation qui accompagne la carte. 10. Si vous avez retiré une carte son : a. Entrez dans le programme de configuration du système, sélectionnez Integrated Audio (Audio intégré) dans le groupe Onboard Devices (Périphériques intégrés) et passez le réglage sur On (Activé) (voir le Guide technologique Dell™). b. Connectez les périphériques audio externes aux connecteurs audio situés sur le panneau arrière de l'ordinateur. AVIS : Pour connecter un câble de réseau, branchez d'abord le câble sur la prise réseau murale, puis sur l'ordinateur. REMARQUE : Voir la documentation fournie avec la carte pour plus d'informations sur le câblage approprié. ...
Page 99 9. Fermez le loquet de retenue pour le remettre en place et fixer ainsi la ou les cartes. 10. Suivez la procédure Après intervention à l'intérieur de votre ordinateur. REMARQUE : Voir la documentation fournie avec la carte pour plus d'informations sur le câblage approprié. 11. Si vous avez installé une carte son : a. Entrez dans le programme de configuration du système, sélectionnez Integrated Audio (Audio intégré) dans le groupe Onboard Devices (Périphériques intégrés) et passez le réglage sur Off (Désactivé) (voir le Guide technologique Dell™). b. Branchez les périphériques audio externes sur les connecteurs de la carte son. Ne branchez pas de périphériques audio externes sur le connecteur d'entrée ligne du panneau arrière de l'ordinateur. AVIS : Pour connecter un câble de réseau, branchez d'abord le câble sur la prise réseau murale, puis sur l'ordinateur. 12. Si vous avez installé une carte réseau et souhaitez désactiver la carte réseau intégrée : ...
Page 100: Dépose D'une Carte Pcie X16 Ou D'une Carte Dvi
7. Fermez le loquet de retenue pour le remettre en place et fixer ainsi la ou les cartes restantes. AVIS : Ne faites pas passer les câbles sur les cartes. Les câbles passant au- dessus des cartes peuvent gêner la fermeture du capot ou endommager l'appareil. 8. Suivez la procédure Après intervention à l'intérieur de votre ordinateur. 9. Désinstallez le pilote de la carte. Pour plus d'informations, consultez la documentation qui accompagne la carte. 10. Si vous avez retiré une carte son : a. Entrez dans le programme de configuration du système, sélectionnez Integrated Audio (Audio intégré) dans le groupe Onboard Devices (Périphériques intégrés) et passez le réglage sur On (Activé) (voir le Guide technologique Dell™). b. Connectez les périphériques audio externes aux connecteurs audio situés sur le panneau arrière de l'ordinateur. Pour connecter un câble de réseau, branchez d'abord le câble sur la prise réseau murale, puis sur l'ordinateur.
Page 101 11. Si vous avez supprimé un connecteur de carte réseau : a. Entrez dans le programme de configuration du système, sélectionnez Integrated NIC (Carte réseau intégrée) dans le groupe Onboard Devices (Périphériques intégrés) et passez le réglage sur On (Activé) (voir le Guide technologique Dell™). b. Branchez le câble réseau sur le connecteur réseau intégré du panneau arrière de l'ordinateur. Carte sans fil interne - Installation La carte sans fil interne est en option. 1 ensemble carte sans fil 2 câble de la carte sans fil vers l'antenne 3 connecteur d'antenne 4 dégagement de la boucle de retenue de carte externe Wi-Fi...
Page 102 5. Saisissez l'ensemble de carte sans fil par ses extrémités, appuyez sur le système de dégagement de la boucle de retenue de carte et soulevez la carte pour la débrancher du connecteur de la carte système. Déposez l'ensemble de carte sans fil du châssis. 6. Fermez l'ouverture du connecteur d'antenne Wi-Fi externe par l'obturateur fourni avec l'ordinateur. Prenez contact avec Dell pour obtenir un obturateur de rechange s'il n'y en a pas de disponible. 7. Reposez le capot de l'ordinateur.
Page 103 Retour à la page Contenu Dell™ Optiplex™ 960 mini-tour/bureau/compact Guide technique Commutateur d'intrusion dans le châssis Commutateur d'intrusion dans le châssis PRÉCAUTION : Avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour de plus amples renseignements sur les pratiques d'excellence en matière de sécurité, consultez la page Regulatory Compliance (conformité à la réglementation) à l'adresse www.dell.com/regulatory_compliance. Dépose du commutateur d'intrusion dans le châssis 1. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur. 2. Déposez le capot de l'ordinateur (voir Dépose du capot de l'ordinateur compact). 3. Déposez le disque dur et le carénage (voir Dépose de l'ensemble disque dur et carénage). 4. Débranchez le câble du commutateur d'intrusion dans le châssis de la carte système. 5. Faites glisser le commutateur d'intrusion dans le châssis pour le dégager de sa fente dans le support métallique, et poussez-le vers le bas par le trou carré du support pour déposer le commutateur et le câble qui y est relié de l'ordinateur. REMARQUE : Vous ressentirez peut-être une légère résistance en faisant glisser le commutateur hors de sa fente.
Page 104 3. Dans le menu Settings (Paramètres), sélectionnez Security (Sécurité) puis Chassis Intrusion (Ouverture du châssis). Utilisez les touches tab, flèche et espace pour choisir l'option préférée. Si vous avez modifié le réglage, passez au bouton Apply (Appliquer) et appuyez sur Entrée. REMARQUE : Le paramètre par défaut est On-Silent (Activé-silencieux). 4. Enregistrez vos réglages de BIOS et quittez le programme de configuration du système. Retour à la page Contenu ...
Page 105: Capot De L'ordinateur Compact
Retour à la page Contenu Dell™ Optiplex™ 960 mini-tour/bureau/compact Guide technique Capot de l'ordinateur compact Capot de l'ordinateur compact Dépose du capot de l'ordinateur compact PRÉCAUTION : Avant de commencer toute procédure de cette section, lisez les informations de sécurité fournies avec votre ordinateur. Pour plus d'informations sur les meilleures pratiques en matière de sécurité, voir la page d'accueil du site Regulatory Compliance (conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. PRÉCAUTION : Pour éviter tout choc électrique, débranchez toujours la prise secteur de votre ordinateur avant de retirer le capot de l'ordinateur. 1. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur. 2. Si un câble de sécurité ou un cadenas (dans l'anneau pour cadenas) est fixé à l'ordinateur, déposez-le. REMARQUE : Pour faciliter le travail, posez l'ordinateur sur le côté avant de travailler à l'intérieur du châssis. 3. Trouvez le loquet de dégagement du capot et faites-le glisser vers l'arrière en soulevant l'extrémité du capot près du loquet. 4. Quand l'extrémité du capot près du loquet est légèrement soulevée, faites glisser ce capot vers le côté du châssis où se trouve le loquet pour dégager les languettes à l'autre extrémité du capot des fentes dans le châssis. PRÉCAUTION : Les dissipateurs de chaleur des cartes graphiques peuvent être très chauds en fonctionnement normal. Vérifiez que les dissipateurs de chaleur des cartes graphiques ont eu suffisamment de temps pour refroidir avant d'y toucher.
Page 106 3. Pour reposer le capot : a. Alignez le bas du capot sur les languettes de charnière situées le long du bas du bord de l'ordinateur. b. Faites pivoter le capot vers le bas en utilisant les languettes de charnière comme leviers et fermez. c. Enclenchez le capot en place en tirant vers l'arrière le loquet de fermeture du capot puis en le relâchant, une fois le capot correctement installé. d. Vérifiez que le capot est correctement installé avant de déplacer l'ordinateur. AVIS : Pour connecter un câble de réseau, branchez d'abord le câble sur la prise réseau murale, puis sur l'ordinateur. 4. Fixez le socle inclinable de l'ordinateur (le cas échéant). Pour plus d'informations, consultez la documentation qui accompagne le socle. 5. Rebranchez l'ordinateur et ses périphériques à leurs prises secteur, puis allumez-les. Après dépose et repose du capot, le détecteur d'intrusion du châssis (en option sur certains ordinateurs), s'il est installé et activé, fait apparaître le message suivant sur l'écran au prochain démarrage de l'ordinateur : ALERT! Cover was previously removed. (Alerte : Le capot a été déposé.) 6. Réinitialisez le détecteur d'intrusion dans le châssis en modifiant l'option Chassis Intrusion (Intrusion dans le châssis) pour lui affecter la valeur On (Activé) ou On-Silent (Activé-silencieux). Voir Réinitialisation du commutateur d'intrusion dans le châssis. REMARQUE : Si un mot de passe administrateur a été attribué par quelqu'un d'autre, demandez à votre administrateur de réseau comment réinitialiser le détecteur d'intrusion dans le châssis. Retour à la page Contenu ...
Page 107 Retour à la page Contenu Dell™ Optiplex™ 960 mini-tour/bureau/compact Guide technique Processeur Processeur PRÉCAUTION : Avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour plus d'informations sur les meilleures pratiques en matière de sécurité, voir la page d'accueil du site Regulatory Compliance (conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. AVIS : Pour prévenir les dommages causés par les décharges électrostatiques aux composants de l'ordinateur, déchargez votre corps de son électricité statique avant de manipuler les pièces électroniques du système. Vous pouvez également le faire en touchant une surface métallique non peinte du châssis de l'ordinateur. Dépose du processeur 1. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur. 2. Déposez l'ensemble carénage du disque dur (voir Dépose de l'ensemble disque dur et carénage). 3. Déposez le lecteur optique (voir Dépose d'un lecteur optique). 4. Si une carte sans fil interne est installée, débranchez la carte de la carte système et éloignez-la avec le câble de la carte sans fil du carénage du ventilateur (voir Carte sans fil interne - Dépose).
Page 108 loquet de verrouillage central capot du processeur processeur support levier de dégagement AVIS : Lorsque vous remplacez le processeur, ne touchez pas les broches à l'intérieur du support et veillez à ce qu'aucun objet ne tombe sur ces broches. 9. Retirez avec précaution le processeur de son support. Laissez le levier de dégagement ouvert afin que le support soit prêt à accueillir le nouveau processeur. Pose du processeur AVIS : Mettez-vous à la terre en touchant une partie métallique non peinte à l'arrière de l'ordinateur. AVIS : Lorsque vous remplacez le processeur, ne touchez pas les broches à l'intérieur du support et veillez à ce qu'aucun objet ne tombe sur ces broches. 1. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur. 2. Déballez le nouveau processeur en prenant garde de ne pas toucher sa face inférieure. ...
Page 109 1 capot du processeur 2 languette 3 processeur 4 support du processeur 5 loquet de verrouillage central 6 levier de dégagement 7 encoche d'alignement avant 8 support et indicateur de la broche 1 du processeur 9 encoche d'alignement arrière AVIS : Pour éviter tout dommage, assurez-vous que le processeur est correctement aligné sur le support et n'exercez pas une force excessive quand vous le mettez en place. ...
Page 110 1 ensemble dissipateur de chaleur 2 vis imperdables dans leur logement (4) 3 connecteurs du câble de ventilateur (2) Si le système contenait une carte sans fil déposée dans une étape précédente, remplacez la carte (voir Carte sans fil interne - Installation). 13. Faites passer les câbles par les guides du carénage du ventilateur. 14. Reposez le lecteur optique (voir Remplacement ou installation d'un lecteur optique).
Page 111 1 ensemble ventilateur et carénage 2 vis de carénage de ventilateur (4) 3 connecteurs du câble de ventilateur (2) 9. Positionnez le nouvel ensemble ventilateur et carénage sur le dissipateur de chaleur, en alignant les trous de vis du carénage sur ceux du dissipateur. 10. Fixez le carénage du ventilateur sur le dissipateur de chaleur avec les quatre vis déposées à l'étape précédente. 11. Branchez les deux câbles du ventilateur de la carte système (voir Composants de la carte système). Si le système contenait une carte sans fil déposée dans une étape précédente, remplacez la carte (voir Carte sans fil interne - Installation). 13. Faites passer les câbles par les guides du carénage du ventilateur. 14. Reposez le lecteur optique (voir Installation d'un lecteur optique). 15. Reposez le disque dur et le carénage. ...
Page 112 Lecteurs REMARQUE : Si vous déposez ou ajoutez un périphérique qui modifie la configuration matérielle ou RAID du système, vous devrez peut-être modifier les paramètres du BIOS. Consultez le Guide technologique Dell™ pour plus d'informations. Votre ordinateur prend en charge : Un disque dur SATA (serial ATA) 3,5 pouces ou deux disques durs SATA 2,5 pouces Un lecteur de carte extra-plat ou un lecteur de disquette extra-plat Un lecteur optique extra-plat SATA...
Page 113 1 connecteur de câble d'interface de 2 connecteur d'interface données SATA Connecteurs de câble d'alimentation câble d'alimentation connecteur d'entrée d'alimentation Connexion et déconnexion de câbles de lecteurs Pour déposer un câble avec languette de traction, saisissez la languette colorée et tirez jusqu'à la séparation du connecteur. Lorsque vous connectez et déconnectez un câble de données SATA, tenez le câble par le connecteur noir de chaque côté. Dépose des panneaux de cache des lecteurs Si vous installez un nouveau lecteur : 1. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur. 2. Appuyez sur la languette de retenue à l'intérieur du cache pour libérer le panneau de cache de lecteur. Déposez le panneau de cache de lecteur à l'avant du cache. patte de fixation panneau de cache des lecteurs ...
Page 114: Dépose De L'ensemble Disque Dur Et Carénage
AVIS : Pour éviter d'endommager le lecteur, ne le placez pas sur une surface dure. Mettez-le plutôt sur une surface qui le protégera, comme un tapis de mousse. AVIS : Lors de la manipulation des disques de 2,5 pouces, évitez d'appuyer sur le côté métallique (étiquette du disque). Ceci pourrait endommager sérieusement le disque. REMARQUE : Si vous déposez ou ajoutez un périphérique qui modifie la configuration RAID du système, vous devrez peut-être modifier les paramètres du BIOS. Consultez le Guide technologique Dell™ pour plus d'informations. Dépose de l'ensemble disque dur et carénage 1. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur. 2. Si des câbles passent par la goulotte de câbles sur le côté du carénage du disque dur, déposez-les. 3. Appuyez vers l'intérieur sur les deux languettes de retenue bleues de chaque côté du berceau du disque et soulevez l'extrémité près de l'ensemble dissipateur de chaleur. ...
Page 115: Dépose Du Disque Dur
câble d'alimentation câble de données SATA Dépose du disque dur 1. Si vous déposez un disque dur contenant des données que vous souhaitez conserver, sauvegardez vos fichiers avant de commencer cette procédure. 2. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur. 3. Couchez l'ordinateur sur le côté pour que la carte système soit en bas à l'intérieur de l'ordinateur. 4. Déposez le disque dur et le carénage (voir Dépose de l'ensemble disque dur et carénage). 5. Si vous déposez un disque de 3,5 pouces : a. Déposez l'ancien disque dur du carénage en tirant légèrement sur les languettes de retenue pour libérer le disque du carénage. disque dur 3,5" carénage du disque dur languettes de dégagement (2) Installez un disque dur primaire de remplacement. Passez à Remplacement d'un disque dur et ignorez le reste de cette procédure. 6. Si vous déposez un disque de 2,5 pouces : a. Déposez le berceau du disque de 2,5 pouces du carénage en tirant légèrement sur les languettes de retenue pour libérer le berceau. disque dur 2,5" avec berceau carénage du disque dur languettes de dégagement (2) ...
Page 116 1 disque dur de 2,5 pouces en position 2 berceau de disque dur primaire 2,5 pouces 1 disque dur de 2,5 pouces en position 2 berceau de disque dur secondaire 2,5 pouces c. Si le disque dur de 2,5 pouces primaire a été déposé et sera remplacé par le disque dur secondaire installé sur le berceau, déposez le disque secondaire pour le poser sur le côté plat du berceau de disque 2,5 pouces. d. Si le disque dur de 2,5 pouces primaire a été déposé alors qu'aucun disque dur secondaire n'était installé, installez un disque dur primaire. Passez à Remplacement d'un disque dur et ignorez le reste de cette procédure. e. Installez le berceau de disque dur de 2,5 pouces dans le carénage en tirant légèrement vers l'extérieur les languettes de retenue et en alignant les ergots à l'intérieur du carénage sur les trous des côtés du berceau du disque dur de 2,5 pouces. ...
Page 117 disque dur 2,5" avec berceau 2 carénage du disque dur ergots (2 de chaque côté) 4 languettes de dégagement (2) b. Posez l'ensemble disque dur et carénage dans le châssis (voir Remplacement de l'ensemble disque dur et carénage). 3. Si vous installez un disque de 2,5 pouces : a. Déposez le disque dur et le carénage, si nécessaire (voir Dépose de l'ensemble disque dur et carénage). b. Déposez le berceau du disque de 2,5 pouces du carénage en tirant légèrement sur les languettes de retenue pour libérer le berceau. disque dur 2,5" avec berceau carénage du disque dur languettes de dégagement (2) c. Positionnez le nouveau disque dur sur le berceau. Orientez le disque de façon que une fois dans l'ordinateur, le côté portant la plaque avec l'étiquette se trouve vers la carte système, les trous des vis alignés avec les languettes de positionnement et le côté connecteur du ou des disques vers la découpe de câble du berceau. REMARQUE : Pour la fixation de disques durs sur un berceau de disque de 2,5 pouces, le disque dur primaire doit être fixé côté plat du berceau et la ...
Page 118: Remplacement De L'ensemble Disque Dur Et Carénage
6. Rebranchez l'alimentation et les périphériques d'E/S sur l'ordinateur, selon les besoins. 7. Procédez comme suit : a. Allumez l'ordinateur. b. Au démarrage de l'ordinateur, appuyez sur F2 quand vous y êtes invité pour entrer dans le programme de configuration du système Setup (voir le Guide technologique Dell™ pour plus d'informations). c. Sur le menu Settings (Paramètres), sélectionnez Drives (Lecteurs) puis Drives (Lecteurs) sur le sous-menu. d. Activez le port SATA1, si nécessaire, pour la prise en charge d'un disque dur secondaire. Si des paramètres ont été modifiés, cliquez sur Apply (Appliquer). e. Vérifiez que les informations affichées pour les ports SATA sont correctes. f. Si un disque dur primaire non amorçable a été installé, insérez un support amorçable dans votre lecteur d'amorçage. g. Cliquez sur Exit (Quitter).
Page 119 2 ensemble disque dur et carénage 3 languettes et fentes d'alignement de carénage (3) 6. Faites passer les câbles de données SATA et câbles déposés précédemment par la goulotte de câbles sur le côté du carénage du disque dur. Lecteur optique PRÉCAUTION : Avant de commencer toute procédure de cette section, lisez les informations de sécurité fournies avec votre ordinateur. Pour plus d'informations sur les meilleures pratiques en matière de sécurité, voir la page d'accueil du site Regulatory Compliance (conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. PRÉCAUTION : Pour éviter tout choc électrique, débranchez toujours la prise secteur de votre ordinateur avant de retirer le capot de l'ordinateur. Dépose d'un lecteur optique 1. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur. 2. Couchez l'ordinateur sur le côté pour que la carte système soit en bas à l'intérieur de l'ordinateur. AVIS : Ne retirez pas le lecteur de l'ordinateur en tirant sur les câbles. Vous pourriez endommager les câbles et les connecteurs de câble. ...
Page 120 loquet de déverrouillage du lecteur lecteur optique 5. Si le lecteur optique ne doit pas être remplacé après la dépose : a. Déposez le disque dur et le carénage (voir Dépose de l'ensemble disque dur et carénage). b. Débranchez le câble SATA de la carte système et déposez le câble du châssis. c. Reposez le disque dur et le carénage. 6. Suivez la procédure Après intervention à l'intérieur de votre ordinateur. Installation d'un lecteur optique 1. Déballez le lecteur et préparez-le pour l'installation. Voir la documentation fournie avec le lecteur pour vérifier si ce dernier est configuré pour votre ordinateur. 2. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur. 3. Déposez l'ensemble disque dur et carénage, s'il est encore en position (voir Dépose de l'ensemble disque dur et carénage). 4. Branchez le câble d'alimentation P6 et un câble de données SATA au lecteur. Branchez l'autre extrémité du câble SATA au connecteur SATA1 ou SATA2 de la carte système. lecteur optique câble de données câble d'alimentation ...
Page 121 6. Vérifiez tous les branchements des câbles. 7. Reposez le disque dur et le carénage (voir Remplacement de l'ensemble disque dur et carénage). 8. Vérifiez les trajets des câbles. Faites passer les câbles par les guides pour préserver la circulation d'air vers les ventilateurs et bouches de refroidissement. 9. Suivez la procédure Après intervention à l'intérieur de votre ordinateur. 10. Voir la documentation fournie avec le lecteur pour connaître les instructions d'installation du ou des logiciels requis pour le fonctionnement de ce lecteur. 11. Entrez dans le programme de configuration du système et sélectionnez l'option Drive (Lecteur) appropriée (voir le Guide technologique Dell™). 12. Vérifiez que votre ordinateur fonctionne correctement en lançant le programme Dell Diagnostics (voir le Guide technologique Dell™). Lecteur de disquette PRÉCAUTION : Avant de commencer toute procédure de cette section, lisez les informations de sécurité fournies avec votre ordinateur. Pour plus d'informations sur les meilleures pratiques en matière de sécurité, voir la page d'accueil du site Regulatory Compliance (conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. PRÉCAUTION : Pour éviter tout choc électrique, débranchez toujours la prise secteur de votre ordinateur avant de retirer le capot de l'ordinateur. Dépose d'un lecteur de disquette 1. Si le lecteur de disquette que vous déposez ne doit pas être remplacé : ...
Page 122 languette de dégagement du lecteur lecteur de disquette 6. Appuyez vers le bas sur le loquet de dégagement du lecteur et faites glisser le lecteur de disquette vers l'arrière de l'ordinateur. Soulevez-le ensuite pour le sortir du châssis. 7. Si le lecteur ne doit pas être remplacé par un autre périphérique : a. Débranchez le câble de données du lecteur du connecteur sur la carte système et déposez-le du châssis. b. Déposez le cache (voir Dépose du cache). c. Installez un panneau, si vous en avez un, dans le cache pour obturer la baie de lecteur. d. Déposez les vis à épaulement du lecteur pour les fixer à l'intérieur du panneau de cache. e. Reposez le cache (voir Repose du cache).
Page 123 Dell™). b. Sur le menu Settings (Paramètres), sélectionnez Drives (Lecteurs) puis Diskette Drive (Lecteur de disquette). c. Choisissez l'option Enable pour activer le lecteur de disquette. d. Cliquez sur Apply (Appliquer) puis Exit (Quitter). e. Redémarrez votre ordinateur. 11. Vérifiez que votre ordinateur fonctionne correctement en lançant le programme Dell Diagnostics (voir le Guide technologique Dell™). ...
Page 124: Remplacement Ou Installation D'un Lecteur De Carte
Lecteur de carte PRÉCAUTION : Avant de commencer toute procédure de cette section, lisez les informations de sécurité fournies avec votre ordinateur. Pour plus d'informations sur les meilleures pratiques en matière de sécurité, voir la page d'accueil du site Regulatory Compliance (conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. PRÉCAUTION : Pour éviter tout choc électrique, débranchez toujours la prise secteur de votre ordinateur avant de retirer le capot de l'ordinateur. Dépose d'un lecteur de carte 1. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur. 2. Couchez l'ordinateur sur le côté pour que la carte système soit en bas à l'intérieur de l'ordinateur. 3. Déposez le disque dur et le carénage (voir Dépose de l'ensemble disque dur et carénage). 4. Déposez le lecteur optique (voir Dépose d'un lecteur optique). AVIS : Ne retirez pas le lecteur de l'ordinateur en tirant sur les câbles. Vous pourriez endommager les câbles et les connecteurs de câble. 5. Débranchez le câble du lecteur de carte. câble de données du lecteur de carte 6. Appuyez vers le bas sur le loquet de dégagement du lecteur et faites glisser le lecteur de carte vers l'arrière de l'ordinateur. Soulevez ensuite le lecteur de carte pour le sortir du châssis. 7. Si le lecteur de carte ne doit pas être remplacé par un autre périphérique : a. Débranchez le câble du lecteur de carte du connecteur USB interne de la carte système et déposez-le du châssis. ...
Page 125 d. Déposez le panneau de cache des lecteurs du cache. e. Déposez les trois vis à épaulement à l'intérieur du panneau de cache de baie de lecteur et posez-les sur le lecteur de carte. f. Déposez le disque dur et le carénage (voir Dépose de l'ensemble disque dur et carénage). 3. Alignez les vis du lecteur de carte sur les fentes du berceau de l'ordinateur et avancez doucement le lecteur jusqu'à l'encliquetage. lecteur de carte vis (3) rails du support (3) Branchez le câble du lecteur de carte sur les connecteurs du lecteur et le connecteur USB interne de la carte système (voir Composants de la carte système). câble de données du lecteur de carte 5. Reposez le lecteur optique (voir Installation d'un lecteur optique).
Page 126: Dépose Du Cache
10. Voir la documentation fournie avec le lecteur pour connaître les instructions d'installation du ou des logiciels requis pour le fonctionnement de ce lecteur. 11. Vérifiez que votre ordinateur fonctionne correctement en lançant le programme Dell Diagnostics (voir le Guide technologique Dell™). Dépose du cache Soulevez les trois languettes de retenue du capot avant pour libérer son bord supérieur. Basculez le capot vers le bas pour le dégager du châssis en soulevant. cache languettes de retenue (3) Repose du cache Pour reposer le cache, insérer les crochets en bas de celui-ci dans les fentes prévues à la base du châssis, et faites-le pivoter vers le châssis jusqu'à l'encliquetage. Retour à la page Contenu ...
Page 127 Retour à la page Contenu Dell™ Optiplex™ 960 mini-tour/bureau/compact Guide technique Ensemble d'E/S Ensemble d'E/S Dépose de l'ensemble d'E/S PRÉCAUTION : Avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour plus d'informations sur les meilleures pratiques en matière de sécurité, voir la page d'accueil du site Regulatory Compliance (conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. PRÉCAUTION : Pour éviter tout choc électrique, débranchez toujours la prise secteur de votre ordinateur avant de retirer le capot de l'ordinateur. 1. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur. 2. Déposez le disque dur et le carénage (voir Dépose de l'ensemble disque dur et carénage). 3. Déposez le lecteur optique (voir Dépose d'un lecteur optique). 4. Déposez le lecteur de disquette, s'il est installé (voir Dépose d'un lecteur de disquette). 5. Déposez le cache (voir Dépose du cache). 6. Débranchez les câbles de l'ensemble d'E/S de la carte système (voir Composants de la carte système). ensemble d'E/S connecteurs/câbles d'ensemble d'E/S patte de verrouillage ...
Page 128 Pour reposer l'ensemble d'E/S, procédez comme suit : 1. Déposez le capot de l'ordinateur, s'il est installé (voir Composants de la carte système). REMARQUE : Utilisez les guides situés sur le support de l'ensemble d'E/S pour positionner correctement l'ensemble, puis l'encoche située sur le support de l'ensemble d'E/S pour installer le panneau. 2. Déposez le cache (voir Dépose du cache). 3. Faites passer les câbles de l'ensemble d'E/S à l'avant du châssis par l'ouverture de l'ensemble d'E/S pour mettre l'ensemble en place. Vérifiez que la languette de retenue est dirigée vers la droite (vers la grille). 4. En alignant le bloc de connecteur d'E/S à ras du panneau avant, glissez-le vers la droite, puis vers la gauche et enfoncez-le jusqu'à l'encliquetage en position. Remarquez que lors du décalage du bloc de connecteur vers la gauche, un ergot du côté gauche du bloc de connecteur s'engage dans une fente dans le panneau avant. 1 ensemble d'E/S 2 connecteurs, câbles d'ensemble d'E/S (2) 3 languette de fixation...
Page 129 Retour à la page Contenu Dell™ Optiplex™ 960 mini-tour/bureau/compact Guide technique Bloc d'alimentation Bloc d'alimentation Remplacement du bloc d'alimentation PRÉCAUTION : Avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour plus d'informations sur les meilleures pratiques en matière de sécurité, voir la page d'accueil du site Regulatory Compliance (conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance. AVIS : Pour prévenir les dommages causés par les décharges électrostatiques aux composants de l'ordinateur, déchargez votre corps de son électricité statique avant de manipuler les pièces électroniques du système. Vous pouvez également le faire en touchant une surface métallique non peinte du châssis de l'ordinateur. 1. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur. 2. Déposez le disque optique, s'il est installé (voir Dépose d'un lecteur optique). Déposez le lecteur de disquette ou le lecteur de carte, s'il est installé (voir Lecteur de disquette). 4. Déposez le disque dur et le carénage (voir Dépose de l'ensemble disque dur et carénage). 5. Débranchez les câbles d'alimentation en CC de la carte système et des lecteurs. ...
Page 130 13. Reposez le capteur thermique sur le bloc d'alimentation. Rebranchez les câbles d'alimentation CC à la carte système et aux lecteurs (voir Composants de la carte système et Lecteurs). 15. Reposez le lecteur de disquette ou le lecteur de carte (voir Installation d'un lecteur de disquette). 16. Reposez le lecteur optique (voir Installation d'un lecteur optique).
Page 131: Broches Du Connecteur D'alimentation Cc P3
V_12P0_DIG Jaune V_12P0_DIG Jaune +3,3 V Orange +3,3 V Orange (en option) -12 V* Bleu Noir PWR_PS_ON Vert Noir Noir Noir VCC (+5V) Rouge VCC (+5V) Rouge VCC (+5V) Rouge Noir *Utilisez un câble 22-AWG au lieu de 18-AWG. Broches du connecteur d'alimentation en CC P2 ...
Page 132 Numéro de broche Nom du signal Câble 18 AWG 2, 3 +5 VDC Rouge 5, 6 Noir Retour à la page Contenu ...
Page 133 Retour à la page Contenu Dell™ Optiplex™ 960 mini-tour/bureau/compact Guide technique Haut-parleur interne Haut-parleur interne Pose d'un haut-parleur interne Le haut-parleur interne est en option. PRÉCAUTION : Avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour en savoir plus sur les meilleures pratiques concernant la sécurité, consultez la page d'accueil relative à la conformité aux réglementations à l'adresse www.dell.com/regulatory_compliance. AVIS : Pour prévenir les dommages causés par les décharges électrostatiques aux composants de l'ordinateur, déchargez votre corps de son électricité statique avant de manipuler les pièces électroniques du système. Vous pouvez également le faire en touchant une surface métallique non peinte du châssis de l'ordinateur. 1. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur. PRÉCAUTION : Débranchez l'ordinateur et tous les périphériques connectés de leurs prises secteur. 2. Pour fixer le haut-parleur interne, appuyez sur la languette de verrouillage, positionnez les languettes de retenue du boîtier de haut-parleur sous les languettes de retenue de la grille à l'intérieur du panneau arrière et libérez la languette de verrouillage. ...
Page 134 AVIS : Pour prévenir les dommages causés par les décharges électrostatiques aux composants de l'ordinateur, déchargez votre corps de son électricité statique avant de manipuler les pièces électroniques du système. Vous pouvez également le faire en touchant une surface métallique non peinte du châssis de l'ordinateur. 1. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur. 2. Débranchez le câble du haut-parleur de la carte système. 3. Pour déposer le haut-parleur interne, appuyez sur la languette de verrouillage, décalez le haut-parleur pour faire sortir les languettes de retenue du boîtier du haut-parleur des languettes de retenue sur la grille et soulevez le haut-parleur pour le dégager du châssis. 4. Reposez le capot de l'ordinateur. ...
Page 135 Retour à la page Contenu Dell™ Optiplex™ 960 mini-tour/bureau/compact Guide technique Composants de la carte système Composants de la carte système connecteur du ventilateur de connecteur du processeur (UC) dissipateur de chaleur avant (FAN_CPU) connecteur d'alimentation du connecteurs pour module de processeur (12VPOWER) mémoire (DIMM_1, DIMM_2, DIMM_3, DIMM_4) broches du cavalier de mot de connecteurs de lecteur SATA (3)
Page 136 © 2008 Dell Inc. Tous droits réservés. Toute reproduction de ce document sous quelque forme que ce soit sans l'autorisation écrite de DELL Inc. est strictement interdite. Marques utilisées dans ce document : Dell, le logo DELL, OptiPlex, Dell OpenManage et le logo YOURS IS HERE sont des marques de Dell Inc. ; Intel, Pentium et Celeron sont des marques déposées de Intel Corporation aux Etats-Unis et dans d'autres pays ; Microsoft, Windows, Windows Server, MS-DOS e t Windows Vista sont des marques ou des marques déposées de Microsoft Corporation aux Etats-Unis et dans d'autres pays.
Page 137: Ordinateur Compact
Retour à la page Contenu Ordinateur compact Dell™ Optiplex™ 960 mini-tour/bureau/compact Guide technique Vue interne de l'ordinateur Vue interne de l'ordinateur loquet du lecteur lecteur optique bloc d'alimentation commutateur d'intrusion disque dur et carénage carte système (intérieur) ensemble dissipateur de chaleur Retour à la page Contenu ...
Page 138: Dépose De La Carte Système : Ordinateurs Mini- Tour, De Bureau Et Compacts
Retour à la page Contenu Carte système Dell™ Optiplex™ 960 mini-tour/bureau/compact Guide technique Dépose de la carte système : Ordinateurs mini- tour, de bureau et compacts Repose de la carte système : Ordinateurs mini- tour, de bureau et compacts Dépose de la carte système : Ordinateurs mini- tour, de bureau et compacts 1. Suivez la procédure Avant d'intervenir à l'intérieur de votre ordinateur. AVIS : Avant de toucher quoi ce soit à l'intérieur de l'ordinateur, mettez-vous à la masse en touchant une partie métallique non peinte du châssis, par exemple à l'arrière de l'ordinateur. Répétez cette opération régulièrement pendant votre intervention pour dissiper toute électricité statique qui pourrait endommager les composants. 2. Déposez tous les composants qui limitent l'accès à la carte système (lecteurs optiques, lecteur de disquette, disque dur, panneau d'E/S, le cas échéant). ...
Page 139: Vis De La Carte Système De L'ordinateur Compact
1 carte système de 2 vis (11 — 7 sur la carte système, 4 sur le l'ordinateur de bureau dissipateur de chaleur) Vis de la carte système de l'ordinateur compact 1 carte système de 2 vis (8 — 4 sur la carte système, 4 sur le l'ordinateur compact dissipateur de chaleur) Placez l'ensemble de carte système que vous venez de déposer à côté de la nouvelle carte système pour vous assurer qu'elles sont bien identiques. Repose de la carte système : Ordinateurs mini- tour, de bureau et compacts 1. Alignez avec précaution la carte par rapport au châssis et faites-la glisser vers l'arrière de l'ordinateur. 2. Reposez les vis de la carte système. ...
Page 140: Ordinateur Mini-Tour
Retour à la page Contenu Ordinateur mini-tour Dell™ Optiplex™ 960 mini-tour/bureau/compact Guide technique Vue interne de l'ordinateur Vue interne de l'ordinateur 1 lecteur optique 2 périphérique flex bay (pour lecteur de disquette, lecteur de carte, etc, en option) 3 bloc 4 commutateur d'intrusion dans le châssis d'alimentation 5 carte système 6 ensemble dissipateur de chaleur 7 disque dur ...
Page 141 © 2008 Dell Inc. Tous droits réservés. Toute reproduction de ce document sous quelque forme que ce soit sans l'autorisation écrite de DELL Inc. est strictement interdite. Marques utilisées dans ce document : Dell, le logo DELL, OptiPlex, Dell OpenManage et le logo YOURS IS HERE sont des marques de Dell Inc. ; Intel, Pentium et Celeron sont des marques déposées de Intel Corporation aux Etats-Unis et dans d'autres pays ; Microsoft, Windows, Windows Server, MS-DOS e t Windows Vista sont des marques ou des marques déposées de Microsoft Corporation aux Etats-Unis et dans d'autres pays.
Page 142: Conseils De Dépannage
2. Entrez dépanneur des conflits matériels dans le champ de recherche puis appuyez sur <Entrée> pour lancer la recherche. 3. Dans les résultats de la recherche, sélectionnez l'option décrivant le mieux le problème et effectuez les étapes suivantes de dépannage. Conseils Si un périphérique ne fonctionne pas, vérifiez qu'il est correctement connecté. Si vous avez ajouté ou supprimé une pièce avant l'apparition du problème, vérifiez les procédures d'installation et assurez-vous que la pièce est correctement installée. Si un message d'erreur apparaît à l'écran, notez-le mot pour mot. Ce message peut aider le personnel du support à diagnostiquer et à résoudre le ou les problèmes. Si un message d'erreur apparaît dans un programme, consultez la documentation de ce programme. Problèmes d'alimentation PRÉCAUTION : Avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour plus d'informations sur les meilleures pratiques en matière de sécurité, reportez-vous au site www.dell.com/regulatory_compliance. Les voyants de diagnostic à l'avant de l'ordinateur ainsi que l'état du bouton d'alimentation indiquent le problème potentiel sur le système. Consultez le tableau suivant en cas de problème d'alimentation. REMARQUE : Les voyants de diagnostic clignotent quand le bouton d'alimentation est orange ou éteint, et ne clignotent pas quand il est bleu. Ceci n'a aucune autre signification. Séquence des Description du problème Solution proposée voyants L'ordinateur est éteint ou n'est ...
Page 143 Orange fixe Une panne possible de Remplacez le processeur par un processeur fonctionnel. Si l'ordinateur ne démarre toujours pas, processeur ou de carte recherchez des dégâts sur le support du processeur. système est survenue. Si le problème persiste, contactez Dell (voir Contacter Dell). Orange fixe Le BIOS peut être endommagé Le matériel de l'ordinateur fonctionne normalement mais le BIOS peut être endommagé ou ou manquant. manquant. Contactez Dell (voir Contacter Dell). Orange fixe Panne possible de la carte Déposez toutes les cartes de périphérique des logements PCI et PCI-E avant de redémarrer système. l'ordinateur. Si l'ordinateur démarre, ajoutez les cartes périphériques une par une jusqu'à trouver celle qui est défectueuse. Si le problème persiste, la carte système est probablement défectueuse. Contactez Dell (voir Contacter Dell).
Page 144 Orange fixe L'ordinateur est dans un état Vérifiez que l'écran est connecté et alimenté. normal allumé. Si le problème persiste, contactez Dell (voir Contacter Dell). Les voyants de diagnostic ne sont pas allumés alors que le système d'exploitation de l'ordinateur s'est lancé correctement. Fixe Bleu Une défaillance du processeur Remettez en place le processeur (voir Informations sur le processeur de votre ordinateur). semble s'être produite. Si le problème persiste, contactez Dell (voir Contacter Dell). Fixe Bleu Les modules de mémoire sont S'il y a deux modules mémoire ou plus, déposez ces modules (voir votre Guide de maintenance), ...
Page 145: Problèmes De Mémoire
L'ordinateur est en mode veille. Appuyez sur une touche du clavier, déplacez la souris ou appuyez sur le bouton d'alimentation pour revenir au fonctionnement normal. Bleu clignotant Eliminez les interférences — Les interférences peuvent être dues à divers facteurs : Rallonges pour le câble d'alimentation, le câble du clavier et celui de la souris Trop de périphériques raccordés à une même barrette d'alimentation Plusieurs barrettes d'alimentation raccordées à la même prise secteur Problèmes de mémoire PRÉCAUTION : Avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour plus d'informations sur les meilleures pratiques en matière de sécurité, reportez-vous au site www.dell.com/regulatory_compliance. Si un message de mémoire insuffisante s'affiche — Enregistrez et fermez tous les fichiers et programmes ouverts que vous n'utilisez pas pour vérifier si cela résout le problème. Consultez la documentation du logiciel pour prendre connaissance des besoins en mémoire minimum. Si nécessaire, installez de la mémoire supplémentaire. Réinstallez les modules de mémoire dans leurs logements pour vérifier qu'ils sont correctement détectés et utilisés par l'ordinateur. Exécutez Dell Diagnostics (voir Dell Diagnostics). Si vous rencontrez d'autres problèmes de mémoire — ...
Page 146: Service Dell Technical Update
Autres problèmes logiciels Consultez la documentation du logiciel ou contactez le fabricant pour obtenir des informations de dépannage — Vérifiez que le programme est compatible avec le système d'exploitation installé sur l'ordinateur. Vérifiez que l'ordinateur est conforme aux exigences matérielles requises pour que le logiciel fonctionne. Consultez la documentation du logiciel pour plus d'informations. Vérifiez que le programme est correctement installé et configuré. Vérifiez que les pilotes de périphériques n'entrent pas en conflit avec le programme. Si nécessaire, supprimez, puis réinstallez le programme. Service Dell Technical Update Le service Dell Technical Update fournit une notification proactive par courrier électronique des mises à jour matérielles et logicielles pour votre ordinateur. Pour vous abonner au service Dell Technical Update, visitez le site Web suivant : support.dell.com/technicalupdate. Dell Diagnostics PRÉCAUTION : Avant de commencer une procédure de cette section, suivez les consignes de sécurité fournies avec votre ordinateur. Démarrage de Dell Diagnostics à partir du disque dur ...
Page 147 ® Windows s'affiche ; arrêtez alors votre ordinateur et faites une nouvelle tentative. REMARQUE : Si un message apparaît pour indiquer qu'aucune partition de diagnostic n'a été trouvée, lancez Dell Diagnostics depuis le support Drivers and Utilities. 4. Appuyez sur une touche pour démarrer Dell Diagnostics à partir de la partition de l'utilitaire de diagnostics de votre disque dur, puis suivez les instructions qui s'affichent à l'écran. Démarrage de Dell Diagnostics à partir du support Drivers and Utilities Dell REMARQUE : Le support Dell Drivers and Utilities est en option et n'est pas obligatoirement livré avec tous les ordinateurs. 1. Insérez le support Drivers and Utilities. 2. Eteignez l'ordinateur puis redémarrez-le. Lorsque le logo DELL apparaît, appuyez immédiatement sur <F12>. REMARQUE : Si vous attendez trop longtemps et que le logo du système d'exploitation apparaît, patientez jusqu'à ce que le bureau de ® ® Microsoft Windows s'affiche ; éteignez alors votre ordinateur et faites une nouvelle tentative.
Page 148: Intervention À L'intérieur De Votre Ordinateur
Retour à la page Contenu Intervention à l'intérieur de votre ordinateur Dell™ Optiplex™ 960 mini-tour/bureau/compact Guide technique Outils recommandés Avant d'intervenir à l'intérieur de votre ordinateur Après intervention à l'intérieur de votre ordinateur Ce document fournit les instructions de dépose et d'installation des composants de votre ordinateur. Sauf mention contraire, chaque procédure implique que : Vous avez effectué les étapes de la section Avant d'intervenir à l'intérieur de votre ordinateur. Vous avez pris connaissance des informations de sécurité fournies avec votre ordinateur. Si vous remplacez un composant, vous avez déjà déposé le composant d'origine, s'il était installé. REMARQUE : Il se peut que la couleur de votre système et certains composants soient différents de ceux représentés ici. Outils recommandés Les procédures mentionnées dans ce document nécessitent les outils suivants : Petit tournevis à lame plate Tournevis Phillips Petite pointe en plastique La mise à jour Flash du BIOS (visitez le site Web de support de Dell à l'adresse support.dell.com) Avant d'intervenir à l'intérieur de votre ordinateur Respectez les consignes de sécurité suivantes pour vous aider à protéger votre ordinateur de dommages éventuels et pour garantir votre sécurité personnelle. PRÉCAUTION : Avant toute intervention à l'intérieur de votre ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour de plus amples renseignements sur les pratiques d'excellence en matière de sécurité, consultez la page Regulatory Compliance (conformité à la réglementation) à l'adresse www.dell.com/regulatory_compliance. PRÉCAUTION : La plupart des réparations ne peuvent être effectuées que par un technicien de service agréé. Vous devez uniquement procéder aux dépannages et réparations simples autorisés dans le manuel de votre produit, ou selon les directives du service et du support en ligne ou téléphonique. Les dommages causés par des interventions de maintenance non autorisées par Dell ne sont pas couverts par votre garantie. Consultez et respectez les consignes de sécurité livrées avec le produit. ...
Page 149: Extinction De Votre Ordinateur
AVIS : Avant de toucher quoi ce soit à l'intérieur de l'ordinateur, mettez-vous à la terre en touchant une partie métallique non peinte du châssis, par exemple à l'arrière de l'ordinateur. Répétez cette opération régulièrement pendant votre intervention pour dissiper toute électricité statique qui pourrait endommager les composants. Extinction de votre ordinateur AVIS : Pour éviter de perdre des données, enregistrez et fermez tous les fichiers ouverts, puis quittez tous les programmes en cours d'exécution avant d'arrêter l'ordinateur. 1. Arrêtez le système d'exploitation. 2. Vérifiez que l'ordinateur et tous les périphériques connectés sont éteints. Si l'ordinateur et les périphériques qui y sont connectés ne s'éteignent pas automatiquement lorsque vous arrêtez le système d'exploitation, maintenez enfoncé le bouton d'alimentation pendant environ 4 secondes. Après intervention à l'intérieur de votre ordinateur Une fois les procédures de réinstallation terminées, n'oubliez pas de brancher les périphériques externes, cartes, câbles, etc. avant d'allumer votre ordinateur. 1. Reposez le capot de l'ordinateur. Mini-tour : Repose du capot de l'ordinateur mini-tour.
