Remontage
1. Installez les joints en coupelle (110) de l'axe de
sorte que les lèvres soient orientées vers l'extérieur
du boîtier (101). Lubrifiez les joints en coupelle.
Consultez la section Remontage du coussinet,
page 28
2.

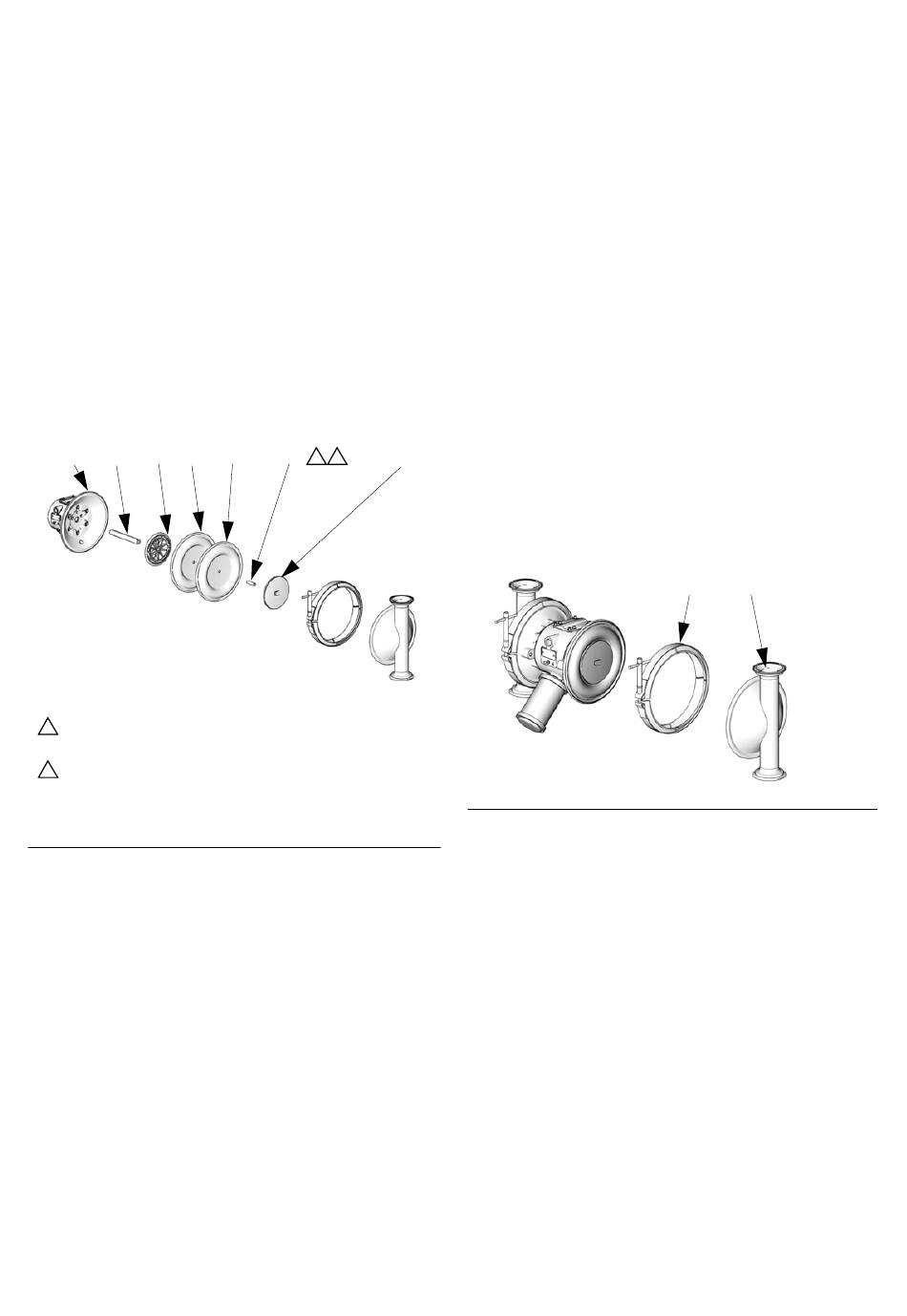

Montez la membrane (446), la pièce d'appui (447)
s'il y en a une et le plateau (445) sur le plateau
(444) avec la vis (143). La partie arrondie du
plateau (445) doit être orientée vers la membrane.
Assurez-vous que le côté marqué « AIR SIDE »
(CÔTÉ AIR) est bien orienté vers le boîtier central.
REMARQUE : un adhésif frein-filet doit être appliqué sur
la vis (143) comme indiqué dans la F
ensembles de membrane.
101
121
445
446*
1
Appliquez un adhésif frein-filet de forte résistance afin de fixer
la vis au plateau de la membrane si cela est nécessaire.
2
Appliquez un adhésif frein-filet de force moyenne du côté axe
de la vis.
F
. 19
IG
3A1866ZAR
. 19 pour tous les
IG
447
143
444
1
2
TI8774a
3. Vissez la membrane remontée dans l'axe (121) et
serrez à la main.
4. Graissez la longueur de l'axe de membrane (121)
et glissez-le à travers le boîtier (101).
5. Montez l'autre ensemble membrane sur l'axe
comme décrit à l'étape 2.
6. À l'aide d'une clé de 15,8 mm (5/8 po.), maintenez
les parties plates pour clé d'un ensemble de
membrane et serrez l'autre à un couple de
81-94 N
m (60-70 pi-lb).
•
REMARQUE : Appliquez un lubrifiant imperméable et
sanitaire sur les pinces et les surfaces de serrage.
Appliquez un lubrifiant anti-grippant de qualité
alimentaire sur les filets de serrage.
7. Alignez les capots à fluide (234) et le boîtier central.
Fixez les capots avec les colliers (135) et serrez à la
main.
F
. 20
IG
8. Remontez les clapets anti-retour à bille et les
collecteurs comme décrit page 21.
Entretien
135
234
TI8771a
25
