INSTALLAZIONE KIT CASSETTO CARICO
FRONTALE PELLET (optional)
N.B.: L'INSTALLAZIONE DEL CASSETTO
CARICO FRONTALE PELLET CONSENTE
DI CARICARE FRONTALMENTE IL PELLET
ALL'INTERNO DEL SERBATOIO SENZA DO-
VER SPEGNERE L'INSERTO.
L'inserto è predisposto per l'installazione del casset-
to carico frontale pellet completo di cornice contorno
bocca.
ATTENZIONE:
L'OPERAZIONE DEVE ESSERE ESEGUITA
PRIMA DELL'INSTALLAZIONE DELL'INSERTO.
Per il montaggio procedere come segue:

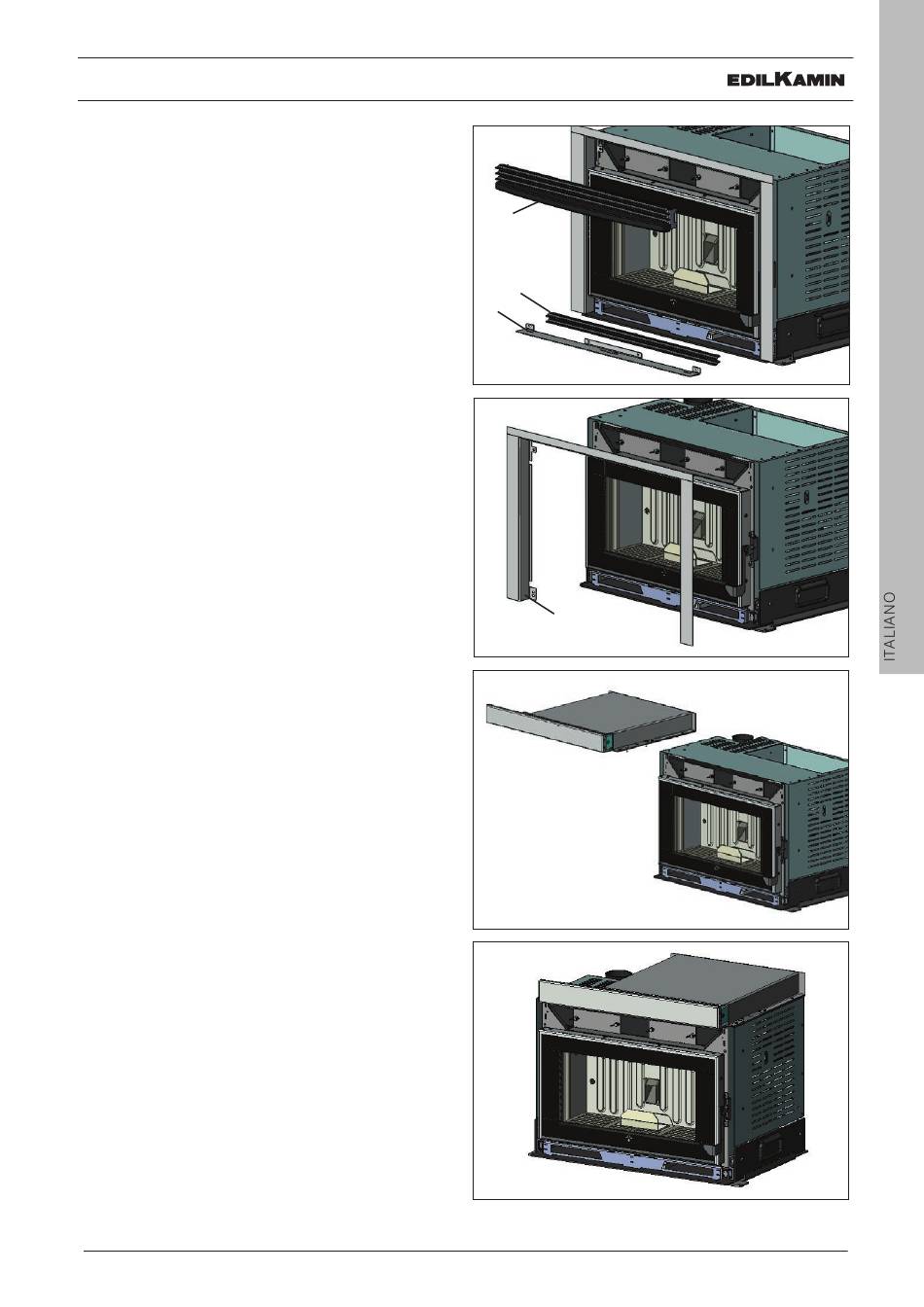

• Rimuovere la griglia superiore (N - fig. 15), montata
ad incastro, la griglia inferiore (O - fig. 15) e il profilo
metallico piatto (Y - fig. 15) tramite viti.
Fare attenzione ad non serrare in modo eccessivo la
vite che fissa la griglia superiore in modo da evitare
che si possa flettere e dare la possibilità di svitare la
vite più volte per poter eseguire la manutenzione.
Smontare la cornice contorno bocca (P - fig. 16)
dalla struttura tramite viti.
• Procedere con l'installazione del cassetto carico
pellet (Q - fig. 17 -18) sul top dell'inserto tramite viti in
dotazione.
INSTALLAZIONE
N
O
Y
fig. 15
P
fig. 16
fig. 17
fig. 18
INSTALLATORE
Q
Q
