Séries F, V, W
Débitmètres électromagnétiques | Capteur de flux à passage intégral

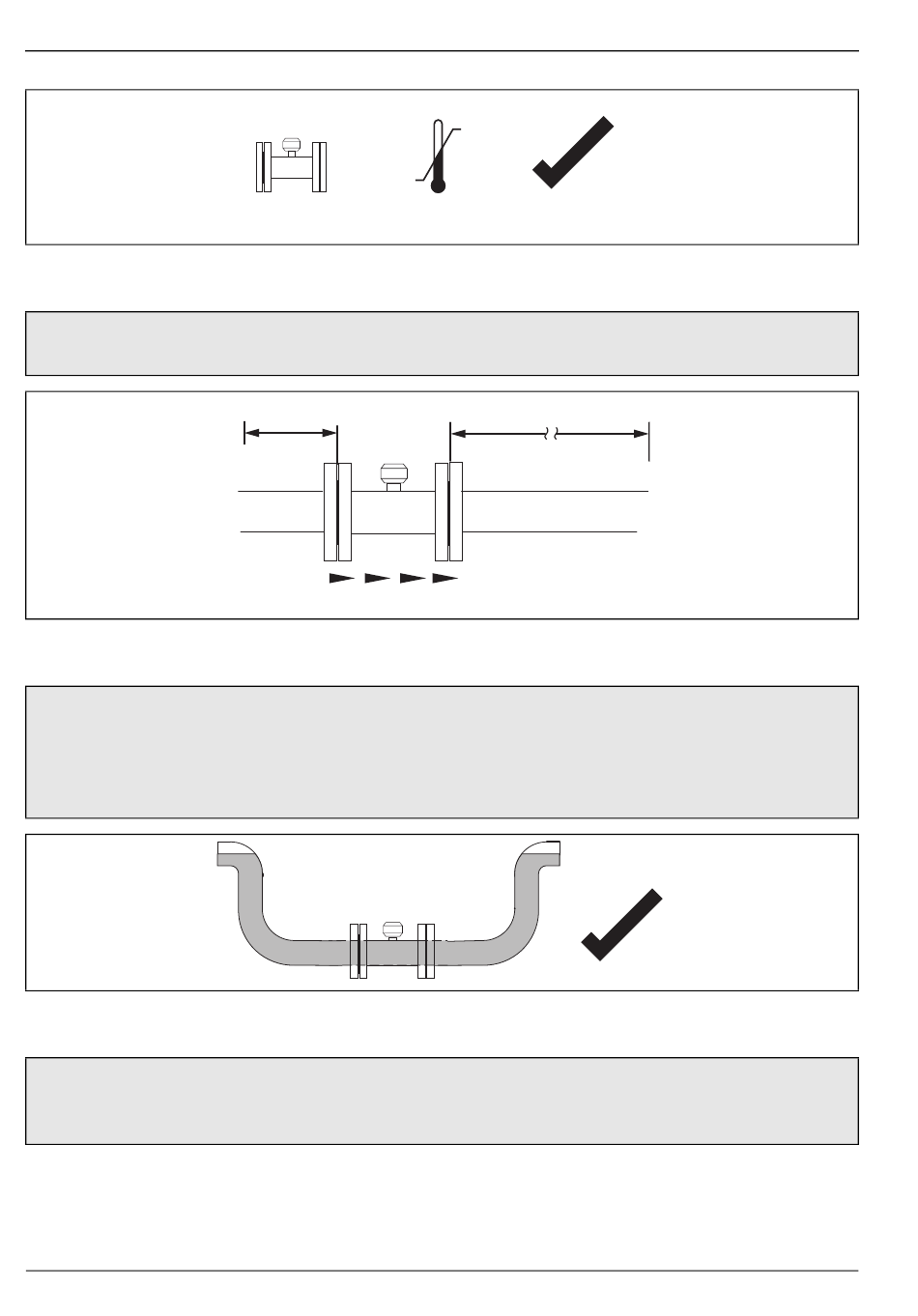

Fig. 2.6 Dans les limites de température
Attention. Assurez-vous que le débitmètre soit exploité dans les limites de température spécifiées.
Utilisez des joints évasés réalisés dans un matériau compatible avec le fluide et sa température.
Fig. 2.7 Longueurs droites requises
Remarque. Assurez-vous que le sens du débit dans le conduit correspond à la plaque signalétique.
Le débitmètre mesure le débit dans les deux directions. Par défaut, c'est le débit direct qui est mesuré.
D'expérience, dans la plupart des installations, une conduite droite d'une longueur en amont de 3 x le
diamètre et une conduite droite en aval de 2 x le diamètre suffisent. Cependant, dès que possible, il est
recommandé d'installer des sections droites en amont et en aval d'une longueur de 5 x 2 le diamètre.
Fig. 2.8 Niveau de fluide
Remarque. Pour une exploitation parfaitement fiable et précise, installez le capteur du débitmètre de
manière à ce qu'il soit entièrement rempli lorsqu'il est en fonctionnement. S'il n'est pas rempli, le
débitmètre fonctionne mais les relevés indiqués ne seront pas précises.
6
– 20 °C
(– 4 °F)
min.
Diamètres de tuyau 5
Epaisseur
mini.
Sens de l'écoulement
70 °C
(158 °F)
max.
Diamètres de tuyau >2
Epaisseur mini.
OI/FEF/FEV/FEW–FR Rév. D
2 Installation mécanique
