remplacer un vis sur le support gauche par un autre
boulon excentrique (Réf. N° 93-2573).
Note: deux positions sont prévues pour les supports du
rouleau avant.
La position inférieure est normalement utilisée dans la
plupart des applications de tonte.
La position supérieure est plus agressive et peut être
utilisée dans une gamme de hauteur de coupe limitée
(0,35 à 0,63 cm) si les conditions l'exigent.

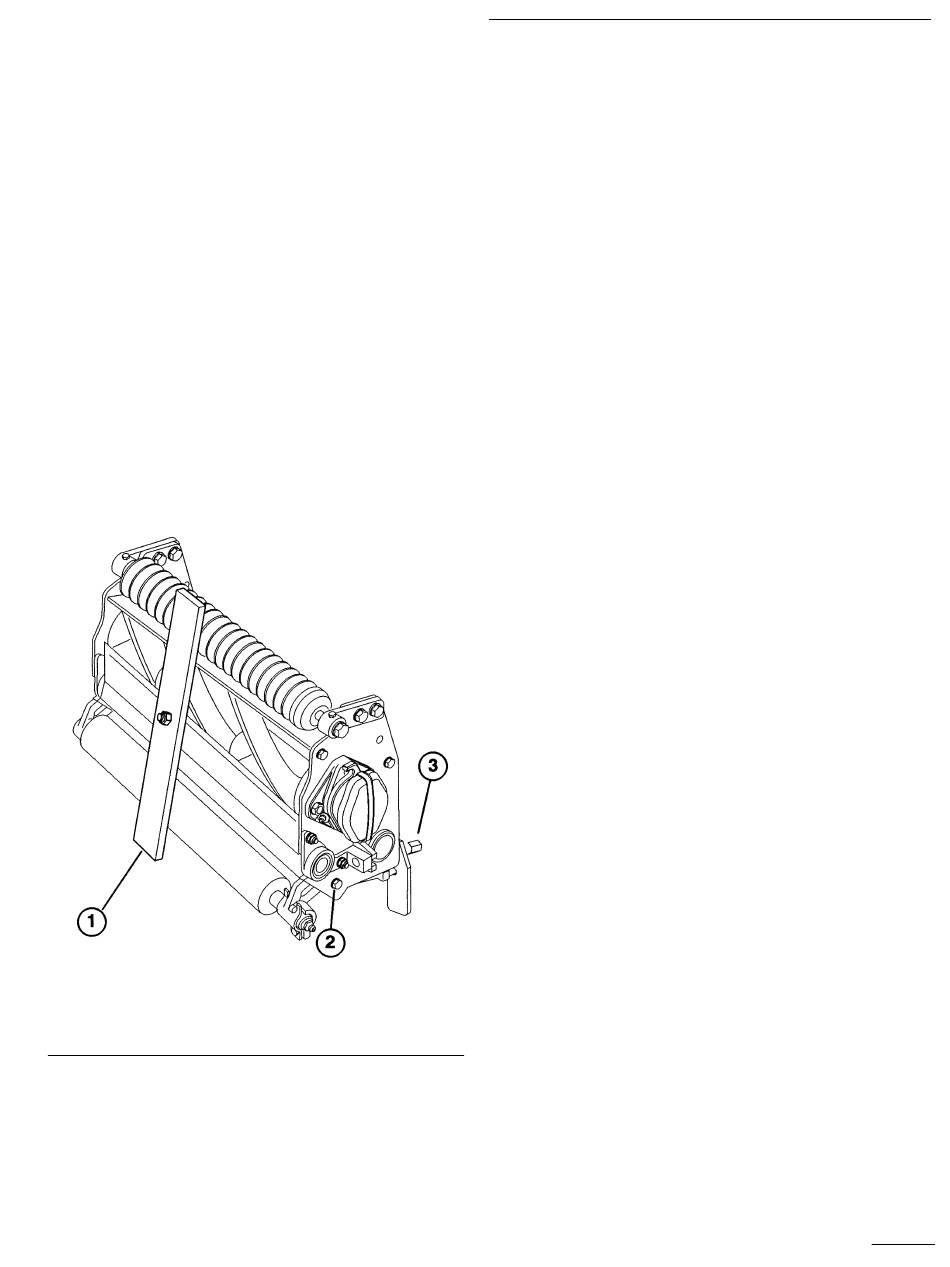

REGLAGE DE LA HAUTEUR DE
COUPE (Fig. 4)
1.
Vérifier si le rouleau avant est de niveau et si le
contact contre-lame/cylindre est correct.
1.
Calibre
2.
Vis de montage du support du rouleau
3.
Molette de hauteur de coupe
2.
Retourner l'unité de coupe (90°) et la faire reposer
sur le rouleau arrière et les pattes du rouleau arrière.
Desserrer les contre-écrous des vis de montage qui
fixent les supports du rouleau arrière.
Figure 4
3.
Sur un calibre (Réf. N° 13-8199), régler la tête de
vis à la hauteur de coupe voulue. La hauteur de
coupe correspond à la distance entre le calibre et la
base de la tête de vis.
4.
Placer le calibre transversalement sur les rouleaux
avant et arrière et tourner la mollette de hauteur de
coupe jusqu'à ce que la base de la tête de vis
s'engage dans le bord de coupe de la contre-lame.
IMPORTANT: répéter l'opération à chaque
extrémité de la contre-lame et serrer les contre-
écrous qui fixent les supports du rouleau arrière à
chaque extrémité.
CARACTERISTIQUES DE L'UNITE
DE COUPE
Le système de réglage contre-lame/cylindre à un bouton
qui est incorporé à cette unité de coupe simplifie la
procédure de réglage nécessaire pour obtenir des
performances de coup optimales. Le réglage précis,
grâce à la conception simple bouton/contre-barre, offre
le contrôle nécessaire pour assurer une action d'auto-
aiguisage continue, qui maintient les tranchants affûtés et
assure ainsi une bonne qualité de coupe tout en réduisant
considérablement la nécessité du rodage courant.
REGLAGES QUOTIDIENS DE
L'UNITE DE COUPE
Avant chaque journée de travail, ou selon les besoins,
vérifier si le contact contre-lame/cylindre de chaque
unité de coupe est correct. Ce contrôle est essentiel
même si la qualité de coupe est acceptable.
1.
Abaisser les unités de coupe sur une surface dure,
couper le moteur et enlever la clé de contact.
2.
Tourner lentement le cylindre à l'envers et vérifier
si l'on entend le contact cylindre/contre-lame. Si
aucun bruit de contact n'est entendu, tourner le
bouton de réglage de la contre-lame dans le sens
des aiguilles d'une montre, un cran à la fois,
jusqu'à ce qu'un léger contact soit senti et entendu.
Réglage de l'unité de coupe
5
