Installation
3.
I
NSTALLATION
®
Le VACON
100 X est la solution idéale pour une installation décentralisée. Il peut être monté sur
un mur ou directement sur le moteur, ce qui permet de gagner de la place et simplifie le câblage.
Dans les deux cas, veillez à ce que la paroi de montage soit uniforme.
3.1
Dimensions mm4

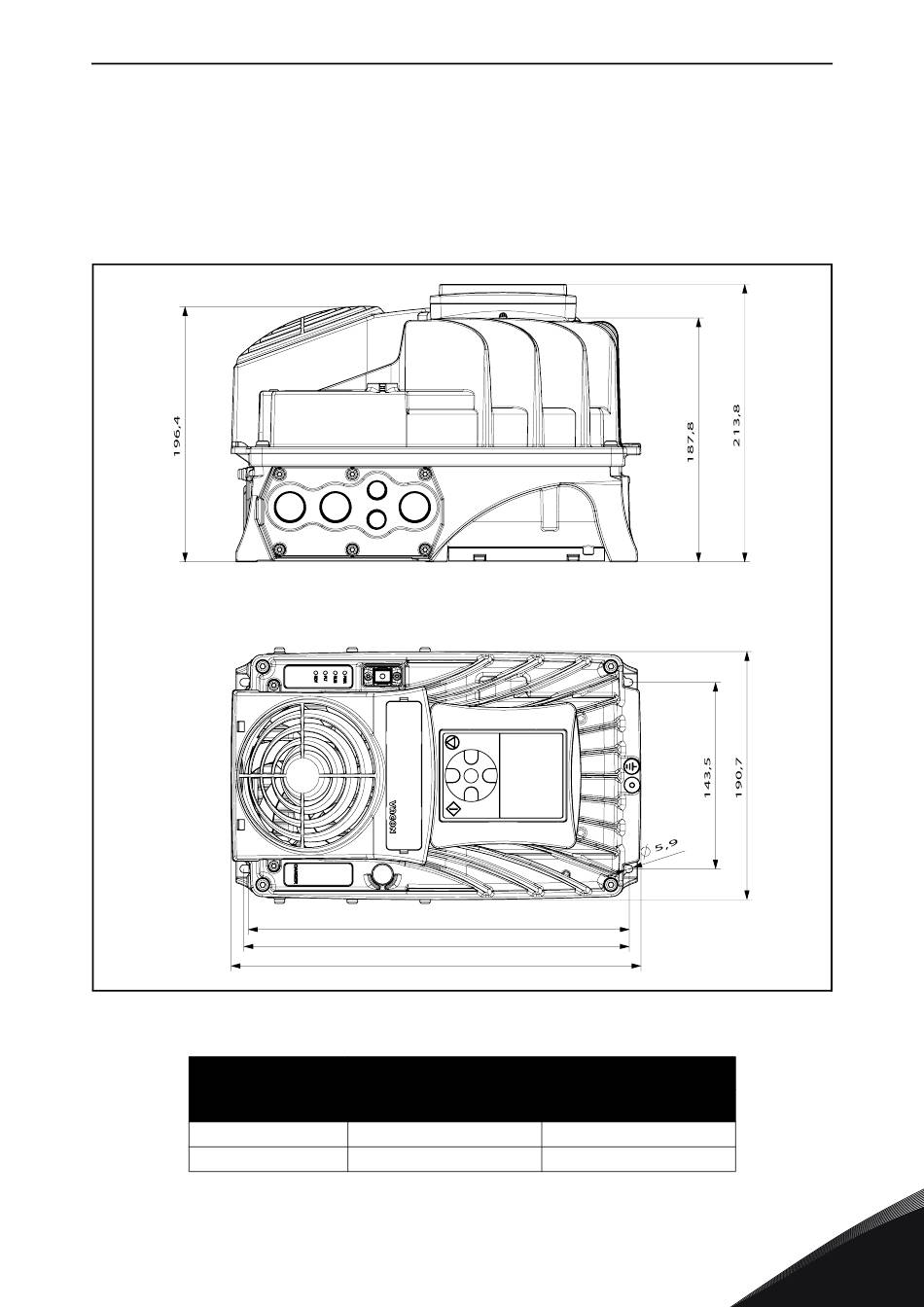

Figure 9. Dimensions du convertisseur VACON
Taille de boîtier
MM4
MM4 +HMGR
Local contacts : https://www.danfoss.com/en/contact-us/contacts-list/
293,0
296,5
315,3
Dimensions l x h x p
[mm]
190,7 x 315,3 x 196,4
190,7 x 315,3 x 213,8
vacon • 21
®
100 X, MM4
[po]
7,51 x 12,41 x 7,73
7,51 x 12,41 x 8,42
3
