Vidange d'huile de la chambre
d'étanchéité
+/-

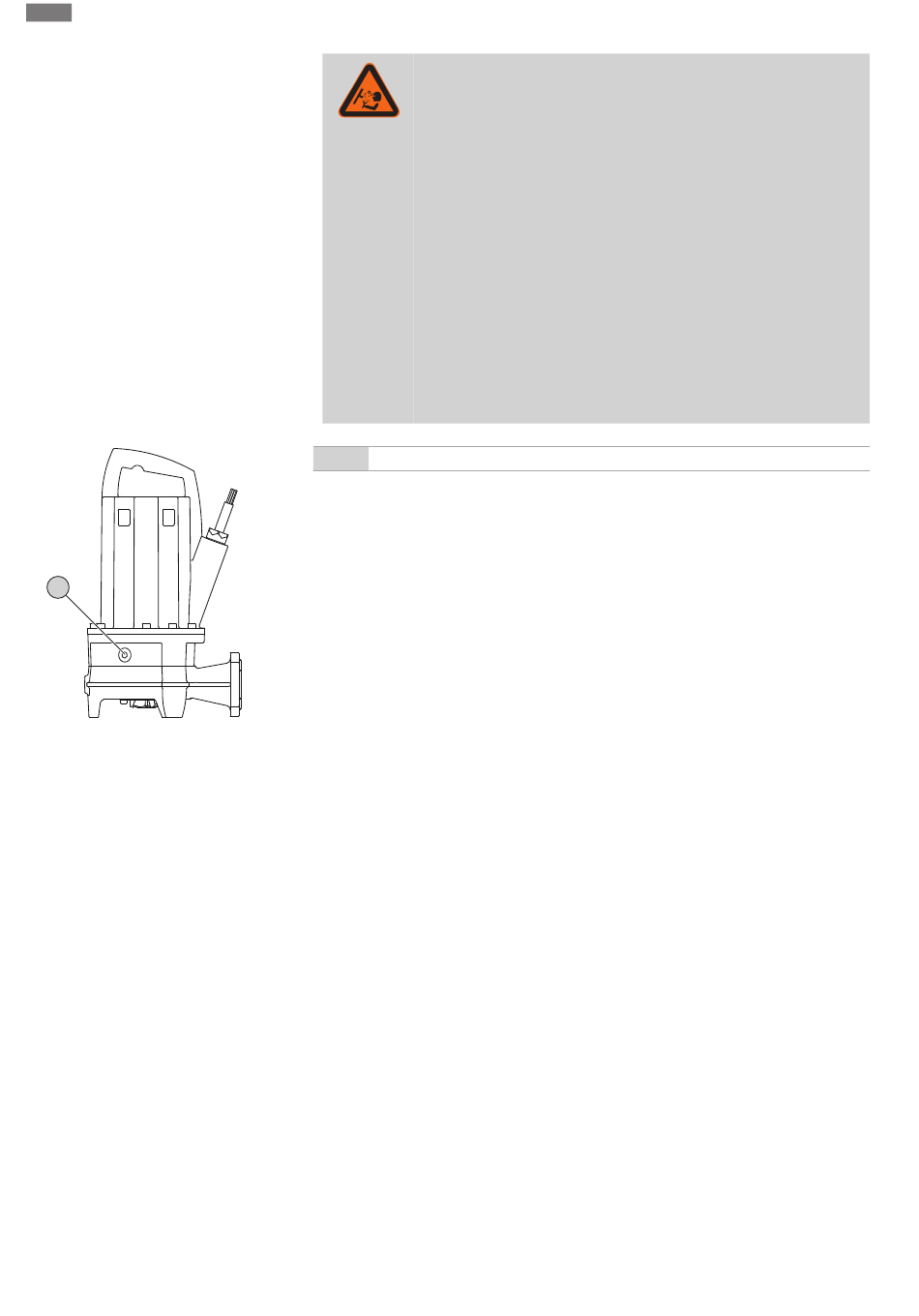

Fig. 9: Chambre d'étanchéité : Vidange d'huile
9.5.7
Révision générale
32
AVERTISSEMENT
Matières consommables sous pression !
Une pression élevée peut se produire dans le moteur ! Cette pression
s'échappe à l'ouverture des bouchons filetés.
• Des bouchons filetés ouverts par inadvertance peuvent être éjectés à
grande vitesse !
• De la matière consommable chaude peut être projetée.
– Porter un équipement de protection!
– Laisser refroidir le moteur à température ambiante avant de procé-
der aux travaux !
– Respecter l'ordre prescrit des étapes de travail !
– Desserrer lentement les bouchons filetés.
– Dès que la pression s'échappe (sifflement audible ou chuintement
de l'air), arrêter de dévisser !
– Ne dévisser complètement le bouchon fileté que lorsque la pres-
sion a été totalement évacuée.
+/-
Bouchon fileté de la chambre d'étanchéité
✓
Équipement de protection revêtu.
✓
La pompe est démontée, nettoyée et désinfectée.
1.
Poser la pompe à l'horizontale sur une surface de travail résistante. Le bouchon fileté est
orienté vers le haut.
2.
Protéger la pompe contre les chutes et les glissements !
3.
Desserrer lentement le bouchon fileté.
4.
Une fois la pression totalement échappée, dévisser complètement le bouchon fileté.
5.
Placer un récipient approprié pour recueillir la matière consommable.
6.
Vidanger la matière consommable : Tourner la pompe jusqu'à ce que l'ouverture soit diri-
gée vers le bas.
7.
Contrôler la matière consommable :
⇒
Matière consommable claire : la matière consommable peut être réutilisée.
⇒
Matière consommable polluée (noire) : effectuer le remplissage avec une matière
consommable propre.
⇒
Matière consommable laiteuse/trouble : présence d'eau dans l'huile. Les fuites mi-
neures par la garniture mécanique sont normales. Lorsque le rapport huile-eau est in-
férieur à 2:1, la garniture mécanique peut être endommagée. Effectuer la vidange
d'huile, puis un contrôle quatre semaines plus tard. Si l'huile contient toujours de
l'eau, contacter le service après-vente.
⇒
Présence de copeaux métalliques dans la matière consommable : contacter le service
après-vente !
8.
Remplir de matière consommable : Tourner la pompe jusqu'à ce que l'ouverture soit diri-
gée vers le haut. Verser la matière consommable par l'ouverture.
⇒
Respecter les indications concernant le type et la quantité de matière consommable.
9.
Nettoyer le bouchon fileté, le doter d'une nouvelle bague d'étanchéité et le revisser.
Couple de serrage max. : 8 Nm (5,9 ft·lb) !
Lors de la révision générale, l'état d'usure et d'endommagement des paliers de moteur, des
joints d'étanchéité d'arbre, des joints toriques et des câbles de raccordement doit être
contrôlé. Les composants endommagés sont remplacés par des pièces d'origine qui garan-
tissent un fonctionnement sans défaut.
Seul le fabricant ou un atelier de service après-vente agréé est habilité à exécuter la révi-
sion générale.
