fr
6.5.4
Raccordement du moteur triphasé
(moteur 3~)
PE
U
V
W
M 3~

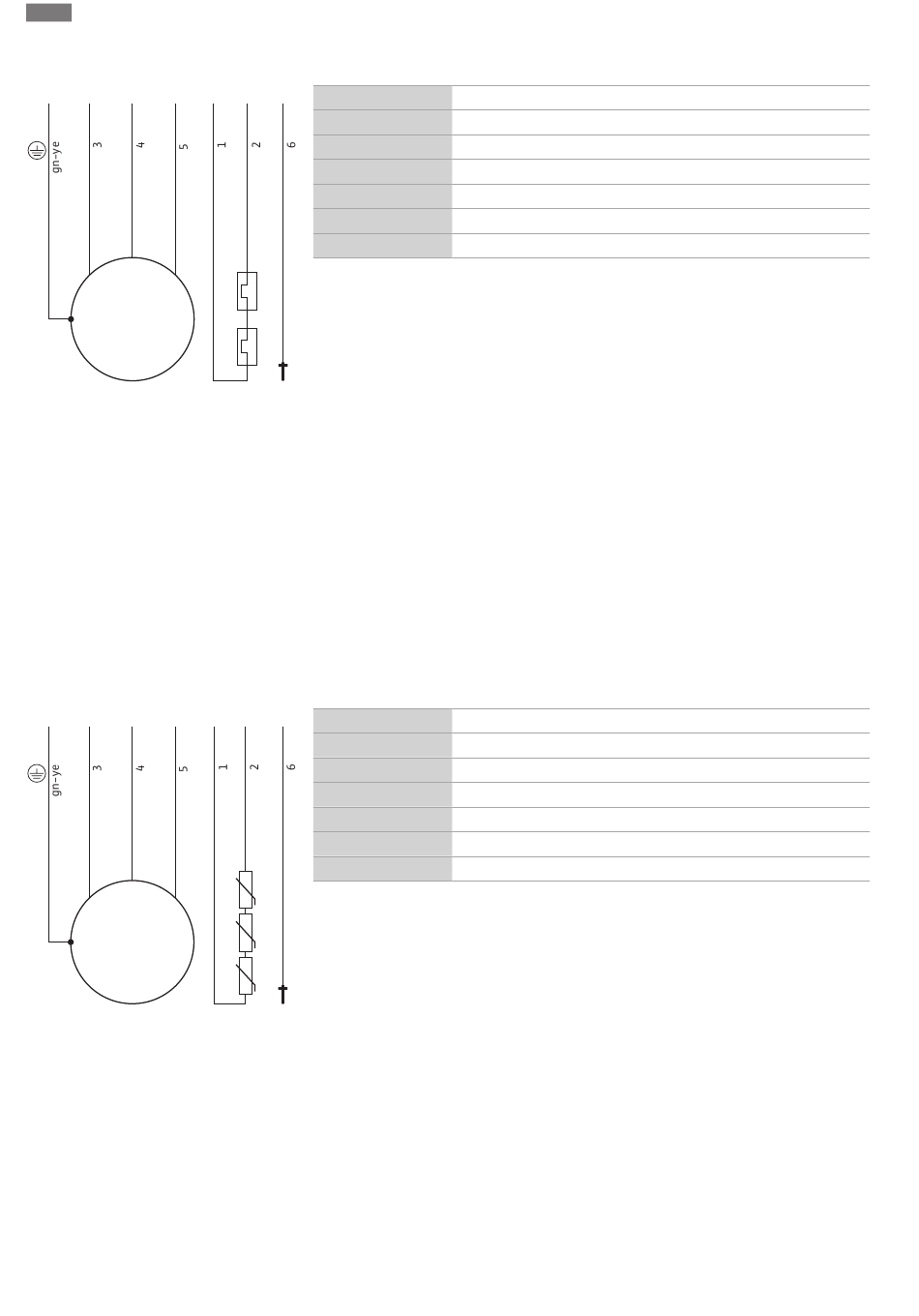

Fig. 7: Schéma de raccordement moteur 3~ :
Démarrage direct, sonde bimétallique
6.5.5
Équipements en option
6.5.5.1 Raccordement du moteur triphasé
(moteur 3~) avec capteur PTC
PE
U
V
W
M 3~
Fig. 8: Schéma de raccordement moteur 3~ :
Démarrage direct, capteur PTC
6.5.5.2 Raccordement de la surveillance
thermique du moteur servant de
régulation de la température
22
20
21
DK
Fil
1, 2
3
4
5
6
Vert/jaune (gn-ye)
•
Câble de raccordement avec extrémités de câble dénudées.
•
Raccordement dans le coffret de commande selon les indications du schéma de raccorde-
ment.
•
Alimentation réseau avec champ magnétique tournant à droite
•
Surveillance thermique du moteur :
–
Capteur : Sonde bimétallique
–
Nombre de circuits de température : 1, limitation de la température
–
Valeurs de raccordement : max. 250 V (CA), 2,5 A, cos phi = 1
–
Valeur seuil : donnée par le capteur.
–
État de déclenchement : Lorsque la valeur seuil est atteinte, arrêter la pompe !
•
Surveillance de fuite du compartiment moteur :
Le raccordement doit s'effectuer par un relais de contrôle (par ex. « NIV 101/A »).
–
Capteur : Électrode
–
Valeurs de raccordement : max. 250 V (CA), 2,5 A, cos phi = 1
–
Valeur seuil : 30 kOhm
–
État de déclenchement : Lorsque la valeur seuil est atteinte, arrêter la pompe !
Informations sur le raccordement électrique des accessoires ou les configurations spéciales
possibles. Pour plus de détails sur la configuration spéciale, se reporter à la confirmation de
commande ou l'aperçu de la configuration.
10
11
DK
Fil
1, 2
3
4
5
6
Vert/jaune (gn-ye)
•
Surveillance thermique du moteur :
Le raccordement doit s'effectuer par un relais de contrôle (par ex. « CM-MSS »).
–
Capteur : Capteur PTC
–
Nombre de circuits de température : 1, limitation de la température
–
Valeurs de raccordement : max. 30°V (CC)
–
Valeur seuil : donnée par le capteur.
–
État de déclenchement : Lorsque la valeur seuil est atteinte, arrêter la pompe !
De série, la surveillance thermique du moteur sert de limitation de la température (1 circuit
de température). En option, la surveillance thermique du moteur peut également servir de
régulation de la température (2 circuits de température) :
•
Lorsque la valeur seuil de la température basse est atteinte, arrêter la pompe. Le redé-
marrage de la pompe peut s'effectuer automatiquement.
•
Lorsque la valeur seuil de la température haute est atteinte, arrêter la pompe. Le redé-
marrage doit être effectué manuellement !
Désignation Borne
20, 21
Surveillance thermique du moteur
U
L1
V
L2
W
L3
DK
Surveillance de fuite du compartiment moteur
PE
Terre
Désignation Borne
10, 11
Surveillance thermique du moteur
U
L1
V
L2
W
L3
DK
Surveillance de fuite du compartiment moteur
PE
Terre
Notice de montage et de mise en service • Wilo-Rexa PRO-S • Ed.01/2022-03
