9.6.2 Remplacer le dilacérateur
A
1
5
B
4
2
4

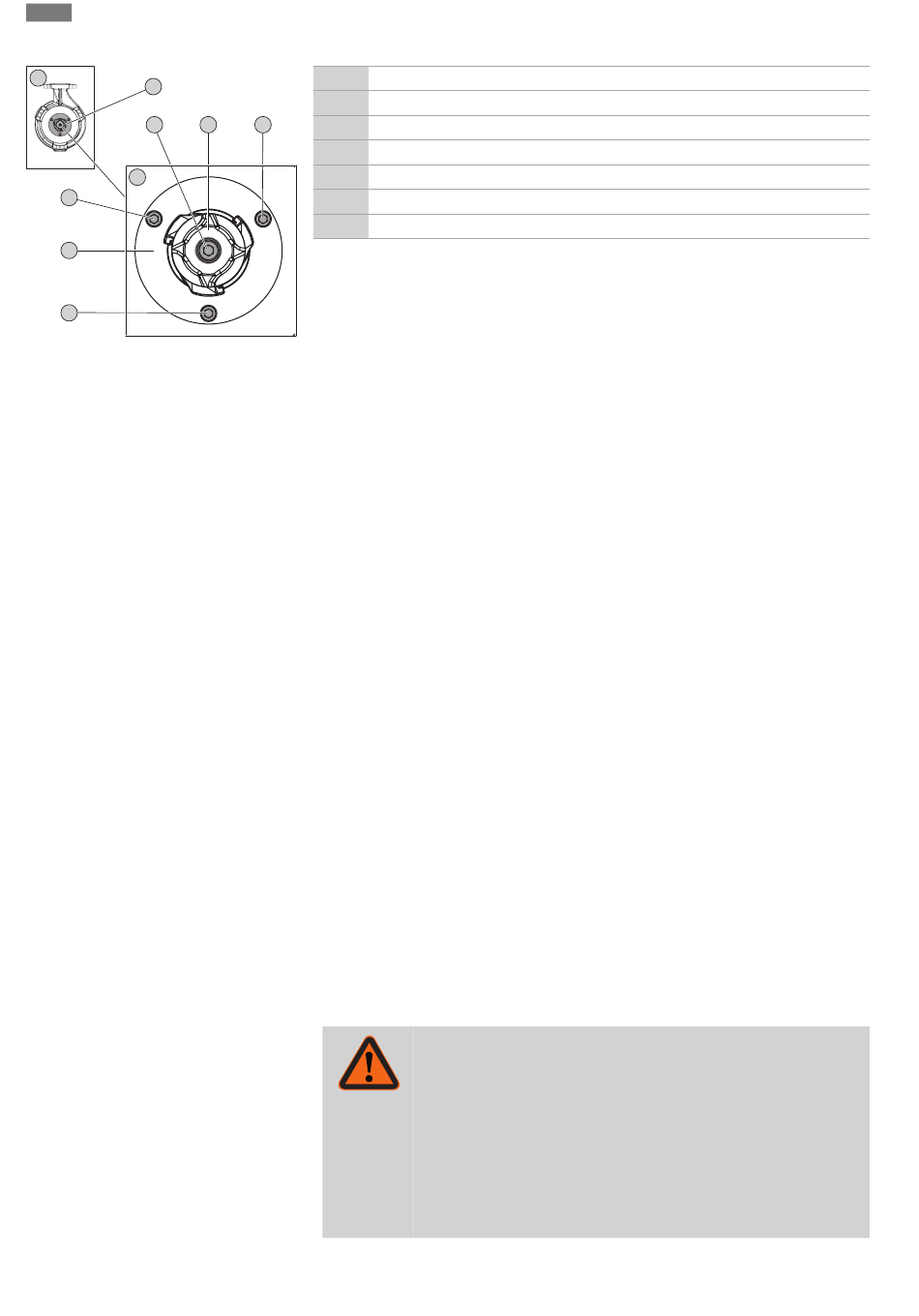

Fig. 10: Remplacement du dilacérateur
10 Pannes, causes et remèdes
34
A Aperçu : Vue du bas
B Vue détaillée : Dilacérateur avec fixation
3 4
1 Dilacérateur
2 Plaque de coupe
3 Tête de coupe
4 Fixation de la plaque de coupe M6
5 Fixation de la tête de coupe M8
✓ Porter des gants de protection !
✓ Pompe nettoyée et, le cas échéant, désinfectée.
✓ Six pans creux avec poignée T, tailles 5 et 6.
✓ Clé dynamométrique.
✓ Cale (largeur : env. 10 ... 15 mm) en bois dur ou plastique pour fixer la tête de coupe.
ATTENTION ! Ne pas utiliser de cale en métal ! Une cale en métal peut endommager
les couteaux.
✓ Frein de vis liquide, résistance moyenne (par ex. Loctite 243).
1. Fixer la tête de coupe : Insérer la cale entre la tête de coupe et la plaque de coupe.
2. Desserrer et retirer la vis de fixation de la tête de coupe.
3. Retirer la cale.
4. Retirer la tête de coupe. AVERTISSEMENT ! Risque de coupure ! Ne pas toucher la tête
de coupe au niveau du couteau !
5. Insérer la nouvelle tête de coupe.
6. Imprégner la vis de fixation de frein de vis et la serrer dans la tête de coupe. Serrer la vis
de fixation à la main.
7. Fixer la tête de coupe : Insérer la cale entre la tête de coupe et la plaque de coupe.
ATTENTION ! Avant d'insérer la cale, serrer solidement la vis de fixation ! La cale peut
repousser la tête de coupe.
8. Serrer la vis de fixation sur la tête de coupe à un couple de 18,5 Nm (13,5 ft·lb).
9. Retirer la cale.
10. Desserrer et retirer les vis de fixation de la plaque de coupe.
11. Retirer avec précaution la plaque de coupe avec la cale.
12. Retirer la plaque de coupe. AVERTISSEMENT ! Risque de coupure ! Ne pas toucher la
plaque de coupe au niveau du couteau !
13. Insérer la nouvelle plaque de coupe.
14. Appliquer du frein de vis sur les vis de fixation de la plaque de coupe et les serrer.
15. Serrer les vis de fixation de la plaque de coupe en croix à un couple de 7,5 Nm (5,5 ft·lb).
▶ Dilacérateur remplacé.
AVIS ! Respecter le temps de séchage ! Avant d'utiliser la pompe, laisser sécher le frein de
vis.
AVERTISSEMENT
Risque de blessure lié aux composants en rotation !
Aucune personne n'est autorisée dans la zone de travail de la pompe. Il
existe un risque de blessures !
• Signaliser et sécuriser la zone d'exploitation.
• Mettre la pompe en marche lorsque plus aucune personne ne se
trouve dans la zone de travail.
• Arrêter immédiatement la pompe dès qu'une personne pénètre dans
la zone de travail.
