Embouts De Forage - DePuy Synthes COLIBRI II Mode D'emploi

Embouts

EMBOUTS DE FORAGE

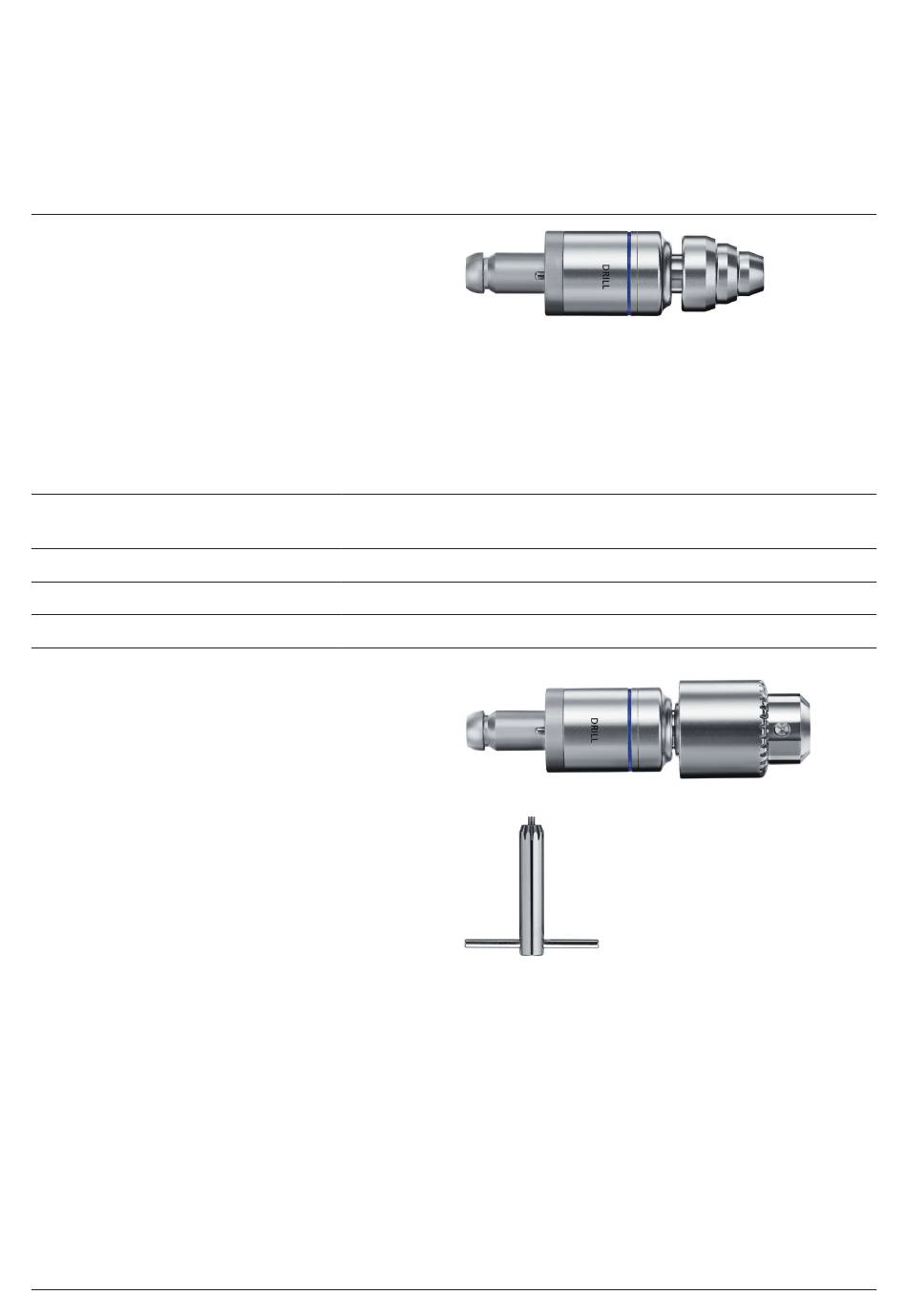

Embout à verrouillage rapide AO/ASIF (05.001.250)
Pour les outils munis d'une tige de connexion AO/ASIF.
Montage et démontage des outils
Insérer l'outil par l'avant dans l'embout en appliquant
une légère pression et en le tournant légèrement. Il n'est
pas nécessaire de mobiliser la bague de connexion de
l'embout.
Pour détacher l'outil, pousser la bague de connexion vers
l'arrière, puis retirer l'outil.
Mandrins
Le système Colibri II comporte deux mandrins de forage.
Référence de l'article Plage de serrage
05.001.252 0.5– 4.0 mm
05.001.253 0.5 – 7.3 mm
Insertion d'outils de coupe
Ouvrir les mâchoires du mandrin à la main ou avec la clé
adéquate. Insérer la tige de l'outil dans le mandrin ou-
vert et fermer le mandrin en le tournant. Vérifier que la
tige est positionnée au centre des trois mâchoires du
mandrin. Serrer le mandrin avec la clé. Vérifier que les
dents de la clé s'insèrent correctement dans la couronne
dentée du mandrin.
Démontage des outils de coupe
Desserrer le mandrin à trois mâchoires avec la clé, puis
retirer l'outil.
Précautions :
• Après chaque utilisation, il est important de véri-
fier si l'outil de coupe est usé et/ou endommagé ;
le cas échéant, remplacer l'outil.
• Afin d'assurer une bonne fixation de l'outil, véri-
fier que la couronne dentée du mandrin n'est pas
usée.
Avertissement : Ne pas utiliser le Colibri II pour
aléser l'acétabulum.
16 DePuy Synthes Colibri II Mode d'emploi
Clé de rechange Fonction
310.932 Pour forage
510.191 Pour forage
