Dea REV Notice D'emploi Et Avertissements

Dea REV Notice D'emploi Et Avertissements

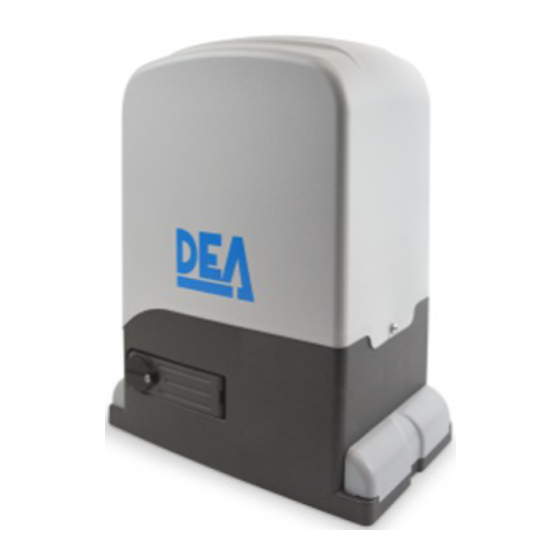

Opérateurs électromécaniques pour portails coulissants
Masquer les pouces
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 39

Liens rapides

Télécharger ce manuel
All manuals and user guides at all-guides.com
Operatore elettromeccanico per cancelli scorrevoli
Istruzioni d'uso ed avvertenze
Electromechanical operators for sliding gates
Operating instructions and warnings
Opérateurs électromécaniques pour portails coulissants
Notice d'emploi et avertissements
Operador electromecánico para cancelas correderas
Instrucciones de uso y advertencias
Operador electromecânico para portões de correr
Instruções para utilização e advertências
Napęd elektromechaniczny do bram przesuwnych
Instrukcja montażu i użytkowania
Электромеханический привод для откатных ворот
Инструкции и предупреждения

Publicité

Table des Matières
loading

Manuels Connexes pour Dea REV

Sommaire des Matières pour Dea REV

  • Page 1 All manuals and user guides at all-guides.com Operatore elettromeccanico per cancelli scorrevoli Istruzioni d’uso ed avvertenze Electromechanical operators for sliding gates Operating instructions and warnings Opérateurs électromécaniques pour portails coulissants Notice d’emploi et avertissements Operador electromecánico para cancelas correderas Instrucciones de uso y advertencias Operador electromecânico para portões de correr Instruções para utilização e advertências Napęd elektromechaniczny do bram przesuwnych...
  • Page 2 Deklarację Włączenia można skonsultować wchodząc na stronę http://www.deasys tem.com Nome ed indiri zzo della per sona autorizzata a costituire la Documentazione Tecnica per tinente: DEA SYSTEM S.p.A. Via Della Tecnica, 6 36013 PIOVENE ROCCHETTE (VI) - ITALY LIEVORE TIZIANO Amministratore...

  • Page 3: Conformità Del Prodotto

    Dismissione Prodotto Programmazione Standard Conformità del Prodotto DEA System assicura la conformità del prodotto alle Direttive Europee 2006/42/CE “Direttiva macchine”, 2004/108/CE “compatibilità elettromagnetica” e 2006/95/CE “apparecchi elettrici a bassa tensione”: vedi Dichiarazione di Incorporazione. 1 RIEPILOGO AVVERTENZE Leggere attentamente: la mancanza del rispetto delle seguenti avvertenze, può generare situazioni di pericolo.

  • Page 4: Descrizione Del Prodotto

    Ispeziona il “Contenuto dell’imballo” (Fig. 1) confrontandolo con il tuo prodotto, ti potrà essere utile durante l’assemblaggio. Trasporto Gli operatori della serie REV sono sempre fornite imballate in scatole che forniscono una adeguata protezione al prodotto; fare co- munque attenzione a tutte le indicazioni eventualmente fornite sulla scatola stessa per lo stoccaggio e la manipolazione.

  • Page 5: Installazione E Montaggio

    Regolazione dei finecorsa meccanici In alcuni modelli di REV è predisposto un finecorsa il cui intervento deve essere regolato per ogni installazione. DEA System fornisce due camme finecorsa (Fig. 9) che vanno installate sulla cremagliera del cancello e successivamente regolate in modo tale da garantire la funzionalità...
  • Page 6 Tutte le versioni reversibili, sono dotate di un freno di stazionamento in apertura/chiusura che rende irrever- sibile il normale funzionamento. Fare riferimento al foglio in allegato per la corretta procedura di pulizia/manutenzione dell’elettro-freno. DEA System ricorda che le operazioni descritte devono essere effettuate da personale qualificato.
  • Page 7 All manuals and user guides at all-guides.com SPIA CANCELLO APERTO 24V 15W N.O. N.C. ROSSO...
  • Page 8 All manuals and user guides at all-guides.com 5.2 COLLEGAMENTI ELETTRICI PER MOTORI 230V Eseguire i collegamenti elettrici seguendo le indicazioni della “Tabella 2” e lo schema di pag. 7. ATTENZIONE Per una adeguata sicurezza elettrica tenere nettamente separati (minimo 4 mm in aria o 1 mm attraverso l’isolamento) il cavo di alimentazione 230 V da quelli a bassissima tensione di sicurezza (alimentazione motori, comandi, elettroserratura, antenna, alimentazione ausiliari) provvedendo eventualmente al loro fissaggio con adeguate fascette in prossimità...
  • Page 9 All manuals and user guides at all-guides.com SPIA CANCELLO APERTO 230V max 150W N.O. N.C. NERO INTERRUTTORE ONNIPOLARE GRIGIO MARRONE ALIMENTAZIONE 230V~ 50Hz ±10% 3 x 1,5 mm...

  • Page 10: Programmazione Standard

    P028; 2. Accedere al parametro premendo il tasto 3. Verificare che il valore impostato sia d007 (REV), in caso contra- rio, si dovrà selezionarlo agendo sui tasti 4. Confermare la scelta premendo il tasto (sul display ricompare P028).
  • Page 11 All manuals and user guides at all-guides.com 5 Regolazione camme finecorsa 1. Scorrere i parametri con i tasti fino a visualizzare sul display P001; 2. Accedere al parametro premendo il tasto 3. Agendo sui tasti (APRE) e (CHIUDE), muovere l’anta in posizione di apertura e regolare la relativa camma finecorsa affinche in quel punto schiacci il microinterruttore;...

  • Page 12: Modifica Dei Parametri Di Funzionamento

    All manuals and user guides at all-guides.com 8 Modifica dei parametri di funzionamento Nel caso in cui sia necessario modificare i parametri di funzionamen- to (es. forza, velocità, ecc..): 1. Scorrere con i tasti fino a visualizzare sul display il para- metro desiderato (es.

  • Page 13: Programmazione Avanzata

    All manuals and user guides at all-guides.com 7 PROGRAMMAZIONE AVANZATA Di seguito vengono aggiunte alcune procedure di programmazione relative alla gestione della memoria radiocomandi e di configurazio- ne avanzata degli ingressi di comando. 1 Cancellazione radiocomandi memorizzati 1.1 Cancellazione di tutti i radiocomandi 1.
  • Page 14 All manuals and user guides at all-guides.com 3.2 Sblocco accesso alla programmazione 1. Scorrere i parametri con i tasti fino a vi- sualizzare sul display P008; 2. Accedere al parametro premendo il tasto 3. Il display visualizza in modo alterno le scritte ad indicare che la centrale è...

  • Page 15: Messaggi Visualizzati Sul Display

    EN12453. ATTENZIONE L’utilizzo di parti di ricambio non indicate da DEA System e/o il riassemblaggio non corretto possono causare situazioni di pericolo per persone, animali e cose; possono inoltre causare malfunzionamenti al prodotto; utilizzare sempre le parti indicate da DEA System e seguire scrupolosamente le istruzioni per l’assemblaggio.

  • Page 16: Dismissione Del Prodotto

    L’attacco al cancello dell’operatore flette o è fissato in modo inadeguato; ripararlo e/o rin- forzarlo; 11 DISMISSIONE DEL PRODOTTO REV è costituito da materiali di diverse tipologie, alcuni di questi possono essere riciclati (cavi elettrici, plastica, alluminio ecc..), altri dovranno essere smaltiti (schede e componenti elettronici). Procedere come segue: 1.
  • Page 17 All manuals and user guides at all-guides.com PROCEDURE DI PROGRAMMAZIONE PARAMETRI DI CONFIGURAZIONE INGRESSI...

  • Page 18: Parametri Di Funzionamento

    All manuals and user guides at all-guides.com PARAMETRI DI PARAMETRI DI PARAMETRI DI FUNZIONAMENTO CONFIGURAZIONE INGRESSI CONFIGURAZIONE MOTORI...
  • Page 19 All manuals and user guides at all-guides.com PARAMETRI DI FUNZIONAMENTO...
  • Page 20 All manuals and user guides at all-guides.com PARAMETRI DI FUNZIONAMENTO...
  • Page 21 230V models Standard Programming Product Conformity DEA System guarantees the conformity of the product to European Directives 2006/42/CE regarding “machinery safety”, 2004/108/ CE “electromagnetic compatibility” and 2006/95/CE “low voltage electrical equipment”. See Declaration of Incorporation. 1 WARNINGS SUMMARY Read these warnings carefully; failure to respect the following warnings may cause risk situations.

  • Page 22: Product Description

    REV is completed by a set of accessories listed in the “PRODUCT ACCESSORIES” table (page 132). REV is composed of a mechanical gear motor which rotates the driving gear; This gear, coupled to the rack properly installed on the gate, converts the circular motion of the gear motor into rectilinear motion thus allowing the movement of the gate on its own guide.

  • Page 23: Installation And Assembly

    The reverse process, turn the lever until it stops and closing of the lock (remember to protect the lock with the proper cover), keeps REV in working condition.
  • Page 24 This means the gate will be self locking in normal operation. Refer to the attached sheet for the correct procedure of cleaning / maintenance of the electro-brake. DEA System reminds that the operations must be performed by qualified personnel.
  • Page 25 All manuals and user guides at all-guides.com OPEN GATE WARNING LIGHT 24V 15W N.O. N.C. BLUE...
  • Page 26 All manuals and user guides at all-guides.com 5.2 ELECTRICAL CONNECTIONS FOR 230V MODELS Execute the wiring following the directions of “Table 2” and diagrams on page 25. WARNING To ensure an appropriate level of electrical safety always keep the 230V power supply cables apart (minimum 4mm in the open or 1 mm through insulation) from low voltage cables (motors power supply, controls, electric locks, aerial and auxiliary circuits power supply), and fasten the latter with appropriate clamps near the terminal boards.
  • Page 27 All manuals and user guides at all-guides.com OPEN GATE WARNING LIGHT 230V max 150W N.O. N.C. BLACK GRAY OMNIPOLAR CIRCUIT BRAKER POWER SUPPLY BROWN 230V~ 50Hz ±10% 3 x 1,5 mm...

  • Page 28: Standard Programming

    P028; 2. Access the parameter by pressing the key; 3. Verify that the value corresponds to d007 (REV), otherwise, you must select it by pressing keys; 4. Confirm your choice by pressing the key (display returns again to P028).
  • Page 29 All manuals and user guides at all-guides.com 5 How to adjust the limit switche 1. Scroll down the parameters untill you visualize P001; 2. confirm by pressing the key; 3. by pressing (OPEN) and (CLOSE), move the leaf in the opening position and adjust the limit switch cam so that it pushes the microswitch in that point;...
  • Page 30 All manuals and user guides at all-guides.com 8 Adjustment of operating parameters If you need to modify the operating parameters (force, speedness etc..): 1. Scroll down the parameters until you visualize the desire param- eter (i.g. P032); 2. Confirm by pressing on the key;...

  • Page 31: Advanced Programming

    All manuals and user guides at all-guides.com 7 ADVANCED PROGRAMMING Here are some added programming procedures relating to remotes memory management and advanced configuration of the control inputs. 1 Deletion of memorized transmitters 1.1 Deletion of all transmitters 1. Scroll down the parameters until you visualize P004; 2.
  • Page 32 All manuals and user guides at all-guides.com 3.2 Unlocking access to programming 1. Scroll through the parameters with the buttons until the display shows P008; 2. Access the parameter by pressing the button 3. The display shows alternately the writing to indicate that the control board is waiting for the transmission of the unlocking code;...

  • Page 33: Messages Shown On The Display

    9.1 Installation test The testing operation is essential in order to verify the correct installation of the system. DEA System wants to summarize the proper testing of all the automation in 4 easy steps: •...

  • Page 34: Product Disposal

    If the operator attachment to the gate bends or is badly fastened, repair and/or buttress it. 11 PRODUCT DISPOSAL REV consists of materials of various types, some of which can be recycled (electrical cables, plastic, aluminum, etc. ..) while others must be disposed of (electronic boards and components).

  • Page 35: Programming Procedures

    All manuals and user guides at all-guides.com PROGRAMMING PROCEDURES INPUTS CONFIGURATION PARAMETERS...
  • Page 36 All manuals and user guides at all-guides.com INPUTS CONFIGURATION OPERATORS CONFIGURATION OPERATING PARAMETERS PARAMETERS PARAMETERS...
  • Page 37 All manuals and user guides at all-guides.com OPERATING PARAMETERS...
  • Page 38 All manuals and user guides at all-guides.com OPERATING PARAMETERS...
  • Page 39 Élimination du produit Programmation Standard Conformité du Produit DEA System assure la conformité de ce produit aux Directives Européennes 2006/42/CE “sécurité machines”, 2004/108/CE et ses modifications ultérieures “compatibilité électromagnétique”, 2006/95CE et ses modifications ultérieures “appareils électriques à basse tension”: voir Déclaration d’Incorporation.

  • Page 40: Description Du Produit

    Inspectez le “Contenu de l’emballage” (Fig. 1) en le comparant avec votre produit, vous aidera lors de l’assemblage. Transport REV est toujours livré emballé dans des boîtes qui fournissent une protection adéquate du produit, cependant, faites attention à toutes les informations fournies sur la boîte pour le stockage et la manipulation.

  • Page 41: Installation Et Montage

    Certains modèles de REV prévoient des fins de course dont l’intervention doit être réglée d’une manière propre à chaque installation. DEA System fournie 2 cames fins de course (Fig. 9) qui doivent être installées sur la crémaillère du portail et après réglées de telle façon qu’elle garantissent le fonctionnement et les distances de sûreté...

  • Page 42: Modèles Réversibles

    Toutes les versions réversibles sont équipées d’un frein de stationnement lors de l’ouverture / fermeture qui rend irréversible le fonctionnement normal. Reportez-vous à la feuille jointe pour la procédure correcte de nettoyage / entretien de l’électro-frein. DEA System vous rappelle que les opérations doivent être effectuées par du personnel qualifié.
  • Page 43 All manuals and user guides at all-guides.com LAMPE TÉMOIN PORTAIL OUVERT 24V 15W N.O. N.C. ROUGE BLEU...

  • Page 44: Branchements Éléctriques Pour Moteurs 230V

    All manuals and user guides at all-guides.com 5.2 BRANCHEMENTS ÉLÉCTRIQUES POUR MOTEURS 230V Exécutez les branchements éléctriques en suivant les indications de la Table 2 et des schemas à page 43. ATTENTION Afin d’assurer une sécurité électrique, gardez toujours nettement séparés (minimum 4 mm en air ou 1 mm à travers l’isola- tion) le câble d’alimentation 230V des câbles à...
  • Page 45 All manuals and user guides at all-guides.com LAMPE TÉMOIN PORTAIL OUVERT 230V max 150W N.O. N.C. NOIRE GRIS INTERRUPTEUR OMNIPOLAIRE MARRON ALIMENTATION 230V~ 50Hz ±10% 3 x 1,5 mm...

  • Page 46: Programmation Standard

    P028; 2. Accédez au paramètre en appuyant sur la touche 3. Vérifiez que la valeur est fixée à d007 (REV), sinon, vous devez sélectionner en utilisant les boutons 4. Confirmez votre choix en appuyant sur la touche (l’écran affi-...

  • Page 47: Apprentissage De La Course Des Moteurs

    All manuals and user guides at all-guides.com 5 Reglage des cammes des fins de course 1. Parcourez les paramètres avec les touches jusqu’à visualiser la procédure P001; 2. Confirmez en appuyant sur la touche 3. En appuyant sur les touches (OUVRE) et (FERME), positionnez le vantail au point d’arrêt en ouverture et réglez sa camme afin qu’elle écrase le...

  • Page 48: Modification Des Paramètres De Fonctionnement

    All manuals and user guides at all-guides.com 8 Modification des paramètres de fonctionnement Au cas où il serait nécessaire de modifier les paramètres de fonction- nement (par exemple force, vitesse etc….): 1. Parcourez avec les touches jusqu’à visualiser sur le dis- play le paramètre désiré...

  • Page 49: Programmation Avancée

    All manuals and user guides at all-guides.com 7 PROGRAMMATION AVANCÉE Veuillez trouver ci-dessous certaines procédures de programmation concernant la gestion de la mémoire des émetteurs et la configu- ration avancée des entrées de commande. 1 Effacement des émetteurs mémorisés 1.1 Effacement de tous les émetteurs 1.

  • Page 50: Déblocage Accès À La Programmation

    All manuals and user guides at all-guides.com 3.2 Déblocage accès à la programmation 1. Faites défiler les paramètres avec les touches jusqu’à ce que l’écran affiche P008; 2. Accédez au paramètre en appuyant sur la touche 3. L’affichage affiche alternativement pour indiquer que la platine est dans l’attente de la transmission du code de déblocage;...

  • Page 51: Messages Affichés Sur Le Display

    EN12445 qui établit les méthodes d’essais pour la vérification des systèmes d’automatisations de portails. DEA System vous rappelle que toute opération d’installation, de maintenance, de nettoyage ou de réparation de toute l’installation doit être exécutée exclusivement par du personnel qualifié qui doit être responsable de tous les tests requis par le risque présent;...

  • Page 52: Typ D'intervention

    11 ÉLIMINATION DU PRODUIT REV est composé par des matériaux de différents types, dont certains peuvent être recyclés (câbles électriques, plastiques, aluminium, etc..) tandis que d’autres doivent être éliminés (cartes et composants électroniques). Procédez comme il suit: 1.

  • Page 53: Procédures De Programmation

    All manuals and user guides at all-guides.com PROCÉDURES DE PROGRAMMATION PARAMÈTRES DE CONFIGURATION ENTRÉES...

  • Page 54: Paramètres De Configuration Entrées

    All manuals and user guides at all-guides.com PARAMÈTRES DE PARAMÈTRES DE PARAMÈTRES DE FONCTIONNEMENT CONFIGURATION ENTRÉES CONFIGURATION MOTEURS...
  • Page 55 All manuals and user guides at all-guides.com PARAMÈTRES DE FONCTIONNEMENT...
  • Page 56 All manuals and user guides at all-guides.com PARAMÈTRES DE FONCTIONNEMENT...
  • Page 57 Desmantelamiento del Producto Programación Estándar Conformidad del Producto DEA System asegura la conformidad del producto con las Directivas Europeas 2006/42/CE “seguridad máquinas”, 2004/108/CE “compatibilidad electromagnética” y 2006/95/CE “equipos eléctricos de baja tensión”: véase la Declaración de Incorporación. 1 RECAPITULACIÓN ADVERTENCIAS Leer atentamente: el incumplimiento de las siguientes advertencias puede generar situaciones de peligro.

  • Page 58: Descripción Del Producto

    Los accesorios de complemento están relacionados en la tabla”accesorios producto” (pag. 114). REV está compuesto po un motorreductor mecanico que pone en rotación el enganaje de tracción, tal engranaje acoplado a la cremal- lera adecuadamente instalada en la puerta transforma el movimiento circular del motorreductor en movimiento rectilinio consiguiendo así...

  • Page 59: Instalación Y Montaje

    • Quitar los dados de la base y sucesivamente posicionar el motor sobre la base de cimentación. Si la cremallera ya está presenta colocar el piñón del REV a una distancia de 1-2 mm a modo de evitar que el peso de la puerta repose sobre el motorreductor.
  • Page 60 Todas las versiones reversibles, tienen un freno de estacionamiento que lo vuelven irreversible en caso de normal funciona- miento. Hacer referencia al documento anexo para una correcta limpieza y mantenimiento del electrofreno. DEA System recuerda que las operaciones descritas deben ser efectuadas por personal capacitado.
  • Page 61 All manuals and user guides at all-guides.com INDICADOR LUMINOS PUERTA ABIERTA 24V 15W N.O. N.C. ROJO AZUL...
  • Page 62 All manuals and user guides at all-guides.com 5.2 CONEXIONES ELÉCTRICAS DE 230V Realizar las conexiones eléctricas siguiendo las indicaciones de la “Tabla 2” y los esquemas de página 61. ATENCIÓN Para una seguridad eléctrica adecuada mantener netamente separados (mínimo 4 mm en aire o 1 mm a través del aisla- miento), el cable de alimentación 230 V de los cables de bajísima tensión de seguridad (alimentación de los motores, controles, elec- trocerradura, antena, alimentación de los auxiliares), procediendo, si necesario, a su fijación con abrazaderas adecuadas cerca de las borneras.
  • Page 63 All manuals and user guides at all-guides.com INDICADOR LUMINOS PUERTA ABIERTA 230V max 150W N.O. N.C. NEGRO GRIS INTERRUPTOR OMNIPOLAR MARRÓN ALIMENTACIÓN ELÉCTRICA 230V~ 50Hz ±10% 3 x 1,5 mm...
  • Page 64 P028; 2. Acceder al parámetro accionando el botón 3. Verificar que el valor introducido sea d007 (REV), en el caso con- trario, se deberá seleccionar accionando los botones 4. Confirmar la elección pulsando el botón (en el display apare- ce P028).
  • Page 65 All manuals and user guides at all-guides.com 5 Regulación de la leva de los finales de carrera 1. Correr los parámetros con las teclas hasta visuali zar el parámetro P001; 2. Acceder al parámetro apretando la tecla 3. Actuando sobre las teclas (SE ABRE) y (CIERRA), mover la hoja en la posición de abertura y ajuste la leva tan que en ese punto aplasta el...

  • Page 66: Modificación De Los Parámetros De Funcionamiento

    All manuals and user guides at all-guides.com 8 Modificación de los parámetros de funcionamiento En caso de que resulte necesario modificar los parámetros de fun- cionamiento (por ejemplo fuerza, velocidad, etc.): 1. Desplazarse con las teclas hasta visualizar en el display el parámetro (es.

  • Page 67: Programación Avanzada

    All manuals and user guides at all-guides.com 7 PROGRAMACIÓN AVANZADA A continuación se añaden algunos procedimientos de programación relativos a la gestión de la memoria de los controles remotos y a la configuración avanzada de las entradas de mando. 1 Cancelación de los controles remotos memorizados 1.1 Cancelación de todos los controles remotos 1.

  • Page 68: Configuración De Las Entradas

    All manuals and user guides at all-guides.com 3.2 Desbloqueo acceso a la programación 1. Posicionar con el botón el P008 en el display; 2. Acceder al parámetro apretando el botón 3. En el display se visualiza de modo alterno el escrito que indica que la central está...

  • Page 69: Mensajes Visualizados En El Display

    EN12453. ATENCIÓN El uso de repuestos no indicados por DEA System y/o el remontaje no correcto pueden causar situaciones de peligro para personas, animales y cosas; además pueden causar malfuncionamientos en el producto; siempre utilizar las partes indicadas por DEA System y seguir escrupulosamente las instrucciones para el montaje.

  • Page 70: Desmantelamiento Del Producto

    El soporte de la puerta del operador se tuerce o está inadecuadamente fijado; repararlo y/o reforzarlo. 11 DESMANTELAMIENTO DEL PRODUCTO REV está constituido por materiales de varios tipos; algunos de éstos pueden reciclarse (cables eléctricos, plástico, aluminio, etc.), otros deberán eliminarse (tarjetas y componentes electrónicos). Proceder cómo se indica a continuación: 1.

  • Page 71: Procedimientos De Programación

    All manuals and user guides at all-guides.com PROCEDIMIENTOS DE PROGRAMACIÓN PARÁMETROS DE CONFIGURACIÓN DE LAS ENTRADAS...

  • Page 72: Parámetros De Funcionamiento

    All manuals and user guides at all-guides.com PARÁMETROS DE PARÁMETROS PARÁMETROS DE FUNCIONAMIENTO CONFIGURACIÓN DE LAS ENTRADAS CONFIGURACIÓN MOTORES...
  • Page 73 All manuals and user guides at all-guides.com PARÁMETROS DE FUNCIONAMIENTO...
  • Page 74 All manuals and user guides at all-guides.com PARÁMETROS DE FUNCIONAMIENTO...

  • Page 75: Resumo Das Advertências

    Eliminação do produto Programação Padrão Conformidades do Produto A DEA System garante a conformidade do produto com as Directivas europeias 2006/42/CE relativas à “segurança de máquinas”, 2004/108/CE “compatibilidade electromagnética” e 2006/95/CE “equipamentos eléctricos de baixa tensão”. Veja a Declaração de Incorporação.

  • Page 76: Descrição Do Produto

    Todos os modelos envolvem o uso de centrais de comando avançadas (série NET) equipadas com sensor anti-esmagamento, receptor de rádio incorporado 433 MHz, regulação da velocidade e abrandamento na abertura e no fecho. Os modelos REV são destinados principal- mente para condomínios/residências e para uso semi-intensivo/intensivo, dependendo do ciclo de trabalho previsto para a automação.

  • Page 77: Instalação E Montagem

    Fig. 8, neste ponto o motor está desbloqueado e a porta, na ausência de outros obstáculos fica livre. Para desbloquear, gire a alavanca até que ela pare e feche a fechadura (lembre-se de proteger a fechadura com a tampa propriamente dita), mantém o REV na condição de trabalho.
  • Page 78 As versões reversíveis estão equipadas com um electrofreio que tornam o motor irreversível em situação de fun- cionamento normal. Consulte a folha em anexo para o procedimento correcto de limpeza/manutenção do electrofreio. A DEA System recorda que estas operações devem ser realizadas por pessoal qualificado 5.1 LIGAÇÕES ELÉCTRICAS PARA MOTORES 24V...
  • Page 79 All manuals and user guides at all-guides.com LUZ DE AVISO DE PORTA ABERTA 24V 15W N.O. N.C. VERMELHO AZUL...
  • Page 80 All manuals and user guides at all-guides.com 5.2 LIGAÇÕES ELÉCTRICAS PARA MOTORES 230V Execute a cablagem seguindo as instruções da “Tabela 2” e os diagramas na página 79. ATENÇÃO Para assegurar um nível adequado de segurança eléctrica manter sempre os cabos de alimentação de 230 V afastados (mínimo de 4 milímetros em aberto ou 1 milímetro com isolamento) dos cabos de baixa tensão (alimentação de motores, comandos, fechadura eléctrica, antena e dos circuitos auxiliares) e fixe os últimos com braçadeiras adequadas perto da placa de terminais.
  • Page 81 All manuals and user guides at all-guides.com LUZ DE AVISO DE PORTA ABERTA 230V max 150W N.O. N.C. PRETO CINZA INTERRUPTOR OMNIPOLAR MARROM DE ALIMENTAÇÃO 230V~ 50Hz ±10% 3 x 1,5 mm...

  • Page 82: Programação Padrão

    1. Percorrer os parâmetros com as teclas até visualizar P028; 2. Aceda ao parâmetro pressionando a tecla 3. Verificar que el valor introducido sea d007 (REV),en el caso contrario, se deberá seleccionar accionando los botones 4. Confirme a sua escolha pressionando a tecla (o display volta para o P028 de novo).
  • Page 83 All manuals and user guides at all-guides.com 5 Como ajustar as cames dos fins-de-curso 1. Percorra os parâmetros até visualizar P001; 2. Confirme pressionando a tecla 3. Pressionando a tecla (ABERTURA) e (FECHO), mova a haste para a posição de abertura e ajuste a came de fim-de-curso de modo que esta fique a pressionar o microswitch nesse ponto;...

  • Page 84: Ajuste Dos Parâmetros De Funcionamento

    All manuals and user guides at all-guides.com 8 Ajuste dos parâmetros de funcionamento Se necessitar de modificar os parâmetros de funcionamento (força, velocidade, etc.): 1. Percorra os parâmetros até aparecer (por ex. P032); 2. Confirme pressionando a tecla 3. Pressionando as teclas , ajuste o valor desejado;...

  • Page 85: Programação Avançada

    All manuals and user guides at all-guides.com 7 PROGRAMAÇÃO AVANÇADA Aqui estão alguns procedimentos de programação adicionais relativos à gestão da memória de emissores e configuração avançada das entradas de controlo. 1 Apagar os emissores memorizados 1.1 Apagar todos os comandos 1.
  • Page 86 All manuals and user guides at all-guides.com 3.2 Desbloqueio de acesso à programação 1. Percorrer os parâmetros através dos botões até o display mostrar P008; 2. Aceda ao parâmetro pressionando o botão 3. O display mostra alternadamente a escrita para indicar que a central de co- mando está...

  • Page 87: Teste Da Instalação

    9.1 Teste da instalação A realização de testes é essencial a fim de verificar a correcta instalação do sistema. A DEA System resume o teste adequado de toda a automatização em 4 passos fáceis: •...

  • Page 88: Resolução De Problemas

    11 ELIMINAÇÃO DO PRODUTO A REV é constituída por materiais de diversos tipos, alguns dos quais podem ser reciclados (cabos eléctricos, plásticos, alumínio, etc.), enquanto outros devem ser eliminados (placas e componentes electrónicos). Proceder do seguinte modo: 1.
  • Page 89 All manuals and user guides at all-guides.com PROCEDIMENTOS DE PROGRAMAÇÃO CONFIGURAÇÃO DOS PARÂMETROS DAS ENTRADAS...

  • Page 90: Parâmetros De Funcionamento

    All manuals and user guides at all-guides.com CONFIGURAÇÃO DOS CONFIG. DOS PARÂMETROS PARÂMETROS DE FUNCIONAMENTO PARÂMETROS DAS ENTRADAS DE FUNCIONAMENTO...
  • Page 91 All manuals and user guides at all-guides.com PARÂMETROS DE FUNCIONAMENTO...
  • Page 92 All manuals and user guides at all-guides.com PARÂMETROS DE FUNCIONAMENTO...
  • Page 93 Podłączenia elektryczne dla 230V Utylizacja Produktu Standardowe Programowanie Zgodność Produktu DEA System gwarantuje zgodność produktu z Dyrektywami Europejskimi: 2006/42/CE dotyczących “bezpieczeństwa maszyn”, 2004/108/CE “zgodności elektromagnetycznej” oraz 2006/95/CE dotyczacych “urządzeń elektrycznych o niskim napieciu”: patrz Dekla- racja Zgodności. 1 OSTRZEŻENIA DOTYCZĄCE POTENCJALNYCH NIEBEZPIECZEŃSTW Producent zaleca uważne zapoznanie się...

  • Page 94: Opis Produktu

    Akcesoria przydatne przy kompletowaniu produktu są zawarte w tabeli ”AKCESORIA PRODUKTU” (str. 132). REV składa się z motoreduktora mechanicznego który wprowadza w ruch koło zębate. Koło to wraz z zainstalowana na bramie listwą zębatą, przekształca ruch okrężny koła zębatego w ruch prostoliniowy bramy po prowadnicy.

  • Page 95: Instalacja I Montaż

    1-2 mm od koła zębatego (rys. 6); • Usunąć nadmiar listwy; • Na zakończenie poruszać wielokrotnie REV w celu sprawdzenia czy porusza się liniowo i czy odległość 1-2 mm między listwą a zębatką zostaje zachowana całej długości;...
  • Page 96 Wszystkie wersje odwracalne są wyposażone w hamulec postojowy podczas otwierania/zamykania który sprawia, że w normalnym działaniu jest nieodwracalny. W celu prawidłowego czyszczenia / konserwacji elektro-hamulca należy zaznajomić się z dołączoną procedurą. DEA System przypo- mina, że opisane czynności powinny być przeprowadzone przez wykwalifikowany personel 5.1 PODŁĄCZENIA ELEKTRYCZNE DLA 24V...
  • Page 97 All manuals and user guides at all-guides.com ŚWIATŁO GRZECZNOŚCIOWE 24V 15W N.O. N.C. CZERWONY GRANATOWY...
  • Page 98 All manuals and user guides at all-guides.com 5.2 PODŁĄCZENIA ELEKTRYCZNE DLA 230V Wykonaj okablowanie stosując się do informacji zawartej w tabeli nr.2 i schematów ze str. 97. UWAGA W celu zagwarantowania bezpieczeństwa elektrycznego odseparować (minimum 4 mm w powietrzu lub 1 mm poprzez izolację) przewód zasilający na 230 V od tych o bardzo niskim napięciu bezpieczeństwa (zasilanie siłowników, elektrozamek, antena, zasilanie dodatkowe), przymocowując je ewentualnie za pomocą...
  • Page 99 All manuals and user guides at all-guides.com ŚWIATŁO GRZECZNOŚCIOWE 230V max 150W N.O. N.C. CZARNY SZARY PRZEŁĄCZNIK JEDNOBIEGUNOWY BRĄZ 230V~ 50Hz ±10% 3 x 1,5 mm...
  • Page 100 P028; 2. Naciskając przycisk wejść w parametr; 3. Sprawdzić czy ustawiona wartość wynosi d007 (REV), w przeci- wnym przepadku należy go wybrać naciskając przyciski 4. Zatwierdź wybór naciskając przycisk (na wyświetlaczu pojawi się P028).
  • Page 101 All manuals and user guides at all-guides.com 5 Regulacja krzywek wyłączników krańcowych 1. Przyciskami należy przesunąć parametry do momentu pojawienia się na wyświetlaczu parametru P001; 2. Wejść w parametr przyciskając przycisk 3. Przyciskając (OTWIERANIE) i (ZAMYKANIE), ustawić ramię w pozycji otwarcia a następnie wyregulować...
  • Page 102 All manuals and user guides at all-guides.com 8 Zmiana pozostałych parametrów W przypadku jeśli chcesz zmodyfikować parametry działania (np. siła, szybkość itd..): 1. Naciskaj przycisk do momentu pojawienia się na wyświetlaczu żądanego parametru (np. P032); 2. Zatwierdź przyciskiem 3. Przez naciskanie , ustaw parametr na żądaną...

  • Page 103: Programowanie Zaawansowane

    All manuals and user guides at all-guides.com 7 PROGRAMOWANIE ZAAWANSOWANE Poniżej zostały dodane niektóre procedury programowania zarządzania pamięcią odbiornika i zaawansowana konfiguracja wejść. 1 Usuwanie zaprogramowanych nadajników 1.1 Kasowanie wszystkich nadajników 1. Naciskaj przycisk do momentu pojawienia się na wyświetlaczu P004; 2.
  • Page 104 All manuals and user guides at all-guides.com 3.2 Odblokowanie dostępu do programowania 1. Nacisnąć przycisk parametrów do mo- mentu pojawienia się na wyświetlaczu P008; 2. Wejść do parametru naciskając przycisk 3. Wyświetlacz pokazuje napisy w sposób przemienny, co wskazuje na to ze centra- la oczekuje na transmisję...

  • Page 105: Oddanie Do Eksploatacji

    EN12445, która określa metody testowania które mają na celu sprawd- zenie automatyki do bram. DEA System zwraca uwagę na fakt, że którekolwiek z działań związanych z montażem, konserwacją, czyszczeniem lub naprawą całego systemu zamykania winny być wykonywane wyłącznie przez osoby wykwalifikowane, które biorą na siebie cała odpowiedzialność za ryzyko mogące zaistnieć...

  • Page 106: Utylizacja Produktu

    11 UTYLIZACJA PRODUKTU REV składa się z różnych rodzajów materiałów, niektóre z nich mogą zostać ponownie wykorzystane (przewody elektryczne, tworzywo sztuczne, aluminium itp.), pozostałe będą poddane procesowi utylizacji odpadów (jak np. płyta i komponenty elektroniczne).
  • Page 107 All manuals and user guides at all-guides.com PARAMETRY PROGRAMOWANIA PARAMETRY KONFIGURACJI WEJŚĆ...
  • Page 108 All manuals and user guides at all-guides.com PARAMETRY PARAMETRY KONFIGURACYJNE PARAMETR Y DZIAŁANIA KONFIGURACJI WEJŚĆ SIŁOWNIKÓW SIŁOWNIKI...
  • Page 109 All manuals and user guides at all-guides.com PARAMETR Y DZIAŁANIA...
  • Page 110 All manuals and user guides at all-guides.com PARAMETR Y DZIAŁANIA...

  • Page 111: Riepilogo Avvertenze

    230 В Стандартное программирование Соответствия продукции установленным требованиям DEA System assicura la conformità del prodotto alle Direttive Europee 2006/42/CE “Direttiva macchine”, 2004/108/CE “compatibilità elettromagnetica” e 2006/95/CE “apparecchi elettrici a bassa tensione”: vedi Dichiarazione di Incorporazione. 1 RIEPILOGO AVVERTENZE Прочитайте эти предупреждения, несоблюдение следующих правил может привести к опасным последствиям.

  • Page 112: Описание Изделия

    2 ОПИСАНИЕ ИЗДЕЛИЯ Модели и комплектация Наименование REV используется для ряда электромеханических приводов для систем автоматики откатных ворот с различными характеристиками в части того, что касается напряжения питания панели и двигателя, объема, механического регулирования усилия и встроенного конечного выключателя. Все моторизированные модели предусматривают использование усовершенствованных...

  • Page 113: Установка И Монтаж

    Некоторые модели приводов серии GULLIVER оснащены концевым выключателем, которые должны быть отрегулированы при каждой установке. DEA System поставляет два кулачка конечного выключателя (Рис 9), которые устанавливаются на зубчатую рейку ворот, и затем регулируются их положения для того, чтобы гарантировать работу и безопасное расстояние при открывании и закрывании ворот.
  • Page 114 электропитания. Не самоблокируемые модели оснащены стояночным тормозом при открытии / закрытии, Это означает, что ворота будет самостоятельно блокироваться в рабочем режиме. См. прилагаемую таблицу для правильного процедуры чистки / обслуживания электро-тормоза. DEA System напоминает, что приводы должны обслуживаться квалифицированным персоналом.
  • Page 115 All manuals and user guides at all-guides.com СИГНАЛЬНАЯ ЛАМПОЧКА "ВОРОТА ОТКРЫТЫ" 24В МАКС 15 ВАТТ...
  • Page 116 All manuals and user guides at all-guides.com 5.2 ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ ДЛЯ 230 Вольт Выполняйте электрические подключения, следуя инструкциям, приведeнным в “Таблице 2”, и используя схему на странице 115. ВНИМАНИЕ Для соблюдения соответствующих мер по электробезопасности всегда прокладывайте кабель электропитания с напряжением...
  • Page 117 All manuals and user guides at all-guides.com СИГНАЛЬНАЯ ЛАМПОЧКА "ВОРОТА ОТКРЫТЫ" 230В МАКС 150 ВАТТ 230V ВСЕПОЛЯРНЫЙ ВЫКЛЮЧАТЕЛЬ питание 230В ~ 50Гц±10% 3 x 1,5 mm...
  • Page 118 и , пока на дисплее не появится P028; 2. Войдите в режим параметра, нажимая кнопку 3. Убедитесь в том, что заданное значение является d007 (REV), в противном случае его необходимо выбрать, воздействуя на кнопки и 4. Подтвердите выбор нажатием на кнопку...
  • Page 119 All manuals and user guides at all-guides.com 4 Выбор направления хода 1. Прокручивайте параметры кнопками и пока на дисплее не появится P063; 2. Войдите в режим параметра, нажимая кнопку 3. Воздействуя на кнопки и , задайте: - d000=двигатель в стандартной позиции; - d001=двигатель...
  • Page 120 All manuals and user guides at all-guides.com 7.2 Настройка 1. Прокручивайте параметры кнопками и , пока на дисплее не появится P005; 2. Войдите в режим параметра, нажимая кнопку 3. При появлении мелькающей надписи “ ” нажмите на кнопку передатчика, который необходимо внести в память; 4.
  • Page 121 All manuals and user guides at all-guides.com 7 ПРОДВИНУТОЕ ПРОГРАММИРОВАНИЕ Далее приводятся некоторые процедуры по программированию, касающиеся вопросов управления памятью приёмников и продвинутой конфигурацией входов управления. 1 Удаление занесённых в память передатчиков 1.1 Аннулирование всех передатчиков 1. Прокручивайте параметры кнопками и...
  • Page 122 All manuals and user guides at all-guides.com 3.2 Разблокировка доступа к программированию 1. Прокручивайте параметры кнопками и пока на дисплее не появится P008; 2. Войдите в режим параметра, нажимая на кнопку 3. Дисплей попеременно отобразит надписи чтобы указать, что блок управления...

  • Page 123: Сообщения Об Ошибках

    Знание функционирования разблокировки является очень важным, поскольку в моменты чрезвычайной ситуации отсутствие своевременного воздействия на данное устройство может обусловить возникновение ситуаций опасности. ВНИМАНИЕ DEA System гарантирует эффективность и безопасность выполнения операции в ручном режиме систем автоматики только в случае, если оборудование было правильно смонтировано и с использованием оригинальных принадлежностей.

  • Page 124: Техническое Обслуживание

    Крепление привода к воротам согнуто и/или он закреплён неправильно. Необходимо произвести ремонт и/или усилить крепление. 11 УТИЛИЗАЦИЯ ИЗДЕЛИЯ Серия приводов REV оснащена материалами различных типов, некоторые из них могут быть переработаны (электрические кабеля, пластик, алюминий и т.д.), некоторые должны утилизироваться (платы и электронные компоненты). Необходимо выполнить следующие действия: 1.
  • Page 125 All manuals and user guides at all-guides.com ПРОЦЕДУРы ПРОгРАММИРОВАНИЯ ПАРАМЕТРы НАСТРОйКИ ВХОДОВ...
  • Page 126 All manuals and user guides at all-guides.com ПАРАМЕТРы ПАРАМЕТРы ПАРАМЕТРОВ ФУНКЦИОНИРОВАНИЯ НАСТРОйКИ ВХОДОВ НАСТРОйКИ ПРИВОДОВ...
  • Page 127 All manuals and user guides at all-guides.com ПАРАМЕТРОВ ФУНКЦИОНИРОВАНИЯ...
  • Page 128 All manuals and user guides at all-guides.com ПАРАМЕТРОВ ФУНКЦИОНИРОВАНИЯ...
  • Page 129 - DEA System fournit ces indications que vous pouvez mogi instalacyjne mając na uwadze przepisy dotyczące bezpieczeństwa. Na considérer comme valables pour une installation-type, même si elles ne peu-...
  • Page 130 All manuals and user guides at all-guides.com...
  • Page 131 All manuals and user guides at all-guides.com 500 - 600 0 ÷ 50 0 ÷ 50...
  • Page 132 All manuals and user guides at all-guides.com ~15mm...
  • Page 133 All manuals and user guides at all-guides.com FCC 1 FCA 1 Finecorsa magnetico di chiusura (azzurro) Finecorsa magnetico di apertura (verde) Closing magnetic limit switch (light blue) Opening magnetic limit switch (green) Fin de course magnétique de fermeture (bleu) Fin de course magnétique d’ouverture (vert) Final de carrera magnético de cierre (azul) Final de carrera magnético de apertura (verde) Fim-de-curso de fecho magnético (azul)
  • Page 134 All manuals and user guides at all-guides.com Canalina per passaggio cavi encoder e accessori Conduit for encoder cables and accessories Conduit pour câbles encodeur et accessoires Conducto para pasar los cables del encoder y accesorios Tubagem para cabos de acessórios e encoder Listwy do puszczenia przewodów encodera oraz akcesoriów Гофра...
  • Page 135 Z22 pinion to increase speedness of REV motors Pignon Z22 pour augmenter la vitesse des moteurs REV Pignone Z22 Piñón Z22 para el incremento de la velocidad del motor REV Pinhão Z22 para aumentar a velocidade dos motores REV 619090 Koło zębate Z22 zastosowane w celu zwiększenia prędkości na silni-...
  • Page 136 All manuals and user guides at all-guides.com...

  • Page 137: Condizioni Di Garanzia

    The only operation that the user can and must do is to remove branches, leaves, and any other object L’unica operazione che l’utente può e che deve fare è quella di rimuovere da REV foglie, rami e ogni that might obstruct the gate’s free movement. Warning! Always disconnect the power supply whenever altro detrito che ne ingombri il movimento.

  • Page 138: Правила Безопасности

    LIMPEZA E INSPECÇÕES CZYSZCZENIE I PRZEGLĄDY A única operação que o utilizador pode e deve realizar é remover de REV as folhas, ramos e todos os demais resíduos que atrapalhem o movimento. Atenção! Nunca intervir sob tensão! Tylko działanie, które użytkownik może i powinien zrobić, to usunąć gałęzie, liście, i innych przedmio- tów, które mogą...
  • Page 139 All manuals and user guides at all-guides.com...
  • Page 140 Ce manuel a été réalisé en utilisant du papier recyclé certifié Ecolabel afin de respecter l’environment. El manual ha sido fabricado utilizando papel reciclado certificado Ecolabel para preservar el medio ambiente. Este manual foi impresso com papel reciclado certificado Ecolabel para ajudar a preservar o meio ambiente. W celu wsparcia ochrony środowiska, niniejszą instrukcję zrealizowaliśmy wykorzystując papier ekologiczny pochodzący z recyklingu i posiadający certyfikat Ecolabel. Данное руководство было напечатано с использованием переработанной бумаги сертифицированной Ecolabel, чтобы помочь сохранить окружающую среду. DEA SYSTEM S.p.A. - Via Della Tecnica, 6 - ITALY - 36013 PIOVENE ROCCHETTE (VI) tel. +39 0445 550789 - fax +39 0445 550265 - Internet http:\\www.deasystem.com - e-mail: deasystem@deasystem.com...
