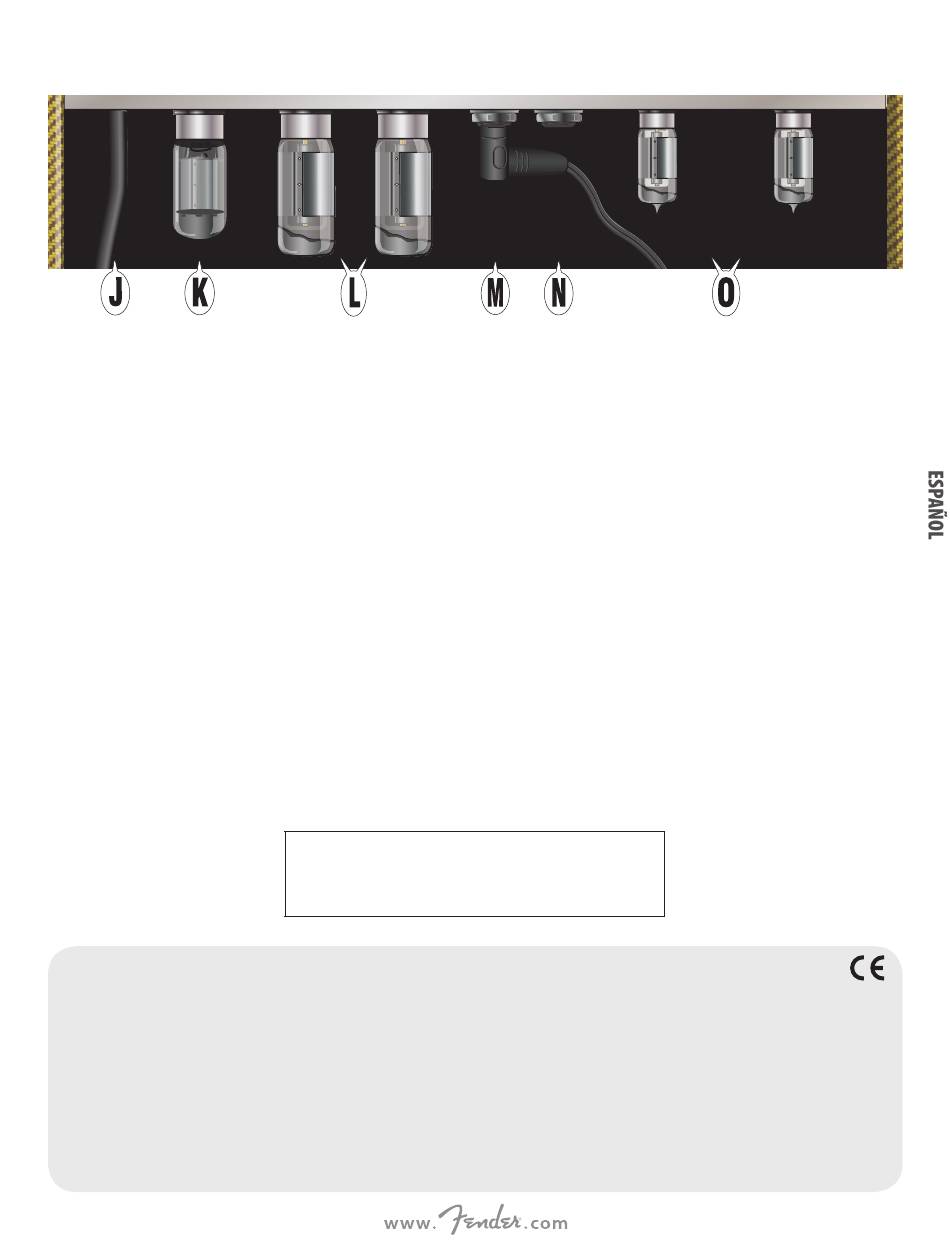

En la ilustración ha sido eliminado el panel trasero, receptáculo de válvulas, carcasa de válvulas de previo y otras piezas.
J. CABLE DE CORRIENTE: Conecte el enchufe a una salida de
corriente alterna con toma de tierra, del voltaje y amperaje indicados
en la etiqueta informativa del amplificador, que está situada dentro
del recinto en la parte izquierda mirando desde atrás.
K. VÁLVULA RECTIFICADORA: Una única válvula rectificadora 5Y3
convierte el voltaje alterno del transformador de corriente del
amplificador en el voltaje continuo necesario para las válvulas
de potencia (L) y previo (O). Sustitúyala únicamente por otra
válvula rectificadora idéntica.
L. VÁLVULAS DE POTENCIA: Dos válvulas de potencia 6V6GC
controlan la sección de potencia del amplificador. Sustitúyalas
únicamente por válvulas de potencia idénticas o por otras
equiparables en cuanto a calidad y características.
M. TOMA DE ALTAVOZ INTERNO: El altavoz interno del '57 Custom
Deluxe se conecta en esta toma. También puede usar un único
altavoz externo en lugar del interno, pero debe ser de 8 ohmios y
un mínimo de 12 watios y debe conectarlo a esta toma y no a la
toma de altavoz secundario (N) (tenga en cuenta que esto requiere
la desconexión del altavoz interno).
Tenga en cuenta que el amplificador puede resultar dañado
si usa un altavoz externo que no sea de 8 ohmios, o si usa un
altavoz externo de cualquier tipo conectado a la toma de altavoz
secundario (N) sin que haya nada conectado en esta toma de
REFERENCIA PR 728
POTENCIA Consumo: 85 watios
IMPEDANCIA DE ENTRADA 1 MΩ (entrada instrumento 1, entrada micrófono 1)
ALTAVOZ Un altavoz Fender alnico de 12" y diseño especial por Eminence® (8Ω, referencia 7708599000)
VÁLVULAS Dos 6V6GC (potencia, referencia 0023564300)
Una 5Y3 (rectificador, referencia 0023614000)
FUSIBLE
F2A L 250V (modelos 100-120V)
ACCESORIOS Tapa Deluxe (incluida, referencia 7708606000)
DIMENSIONES
Anchura: 51 cm (20")
PESO 11,8 kg (26 lbs.)
All manuals and user guides at all-guides.com

Panel Trasero

Si tiene cualquier pregunta o problema, póngase en
contacto con los especialistas de Fender en:
1-800-856-9801 (llamada gratuita en U.S.A.)
1-480-596-7195 (Internacional)
Especificaciones Técnicas
Las especificaciones de este aparato están sujetas a modificaciones sin previo aviso.
altavoz interno. Tanto si es el altavoz interno o uno externo,
siempre debe haber un altavoz de 8 ohmios conectado a esta
toma de altavoz interno cuando la unidad esté encendida, o el
amplificador resultará dañado. Tenga en cuenta también que
no recomendamos usar a la vez el altavoz interno del '57 Custom
Deluxe y uno externo.
N. TOMA DE ALTAVOZ SECUNDARIO: Esta toma solo debe ser
usada cuando utilice dos altavoces externos (tenga en cuenta que
esto requiere la desconexión del altavoz interno). Cuando use
dos altavoces externos, deberán ser de 16 ohmios y un mínimo
de 12 watios cada uno, de cara a conseguir el valor combinado
aceptable de 8 ohmios (el uso de dos altavoces externos con
resistencias distintas a 16 ohmios puede dañar el amplificador).
Además, como hemos indicado en el punto anterior, no
recomendamos usar a la vez el altavoz interno del '57 Custom
Deluxe y uno externo.
O. VÁLVULAS DE PREVIO: Dos válvulas de previo controlan
la sección de previo del amplificador. Están formadas por
una válvula de previo de alta ganancia 12AX7 y una válvula
de previo 12AY7 para el sonido de baja ganancia original.
Únicamente debe sustituirlas por válvulas idénticas o por otras
recomendadas por la empresa por su calidad y características.
Puede cambiar la válvula 12AX7 por una válvula 12AY7 si quiere
conseguir un sonido más moderno y de más ganancia.
Salida: 12.5 watios s 8Ω @ <5% THD, 1kHz
136 kΩ (entrada instrumento 2, entrada micrófono 2)
Una 12AX7 (previo, referencia 0023572100)
F1A L 250V (modelos 220-240V)
Altura: 43 cm (16,75")
Una 12AY7 (previo, ref. 7708740000)
Profundidad: 24 cm (9,5")
