Sonde intégrée et transmetteur déporté Endura AZ30
Analyseur d'oxygène de combustion
4.8 Configuration du passe-fil barrière
Remarque. Lorsque vous installez les presse-étoupes, suivez les instructions du fabricant. Si vous
utilisez une gaine et des boîtiers butoirs, ils ne doivent pas se trouver à plus de 0,457 m (18") des
boîtiers.

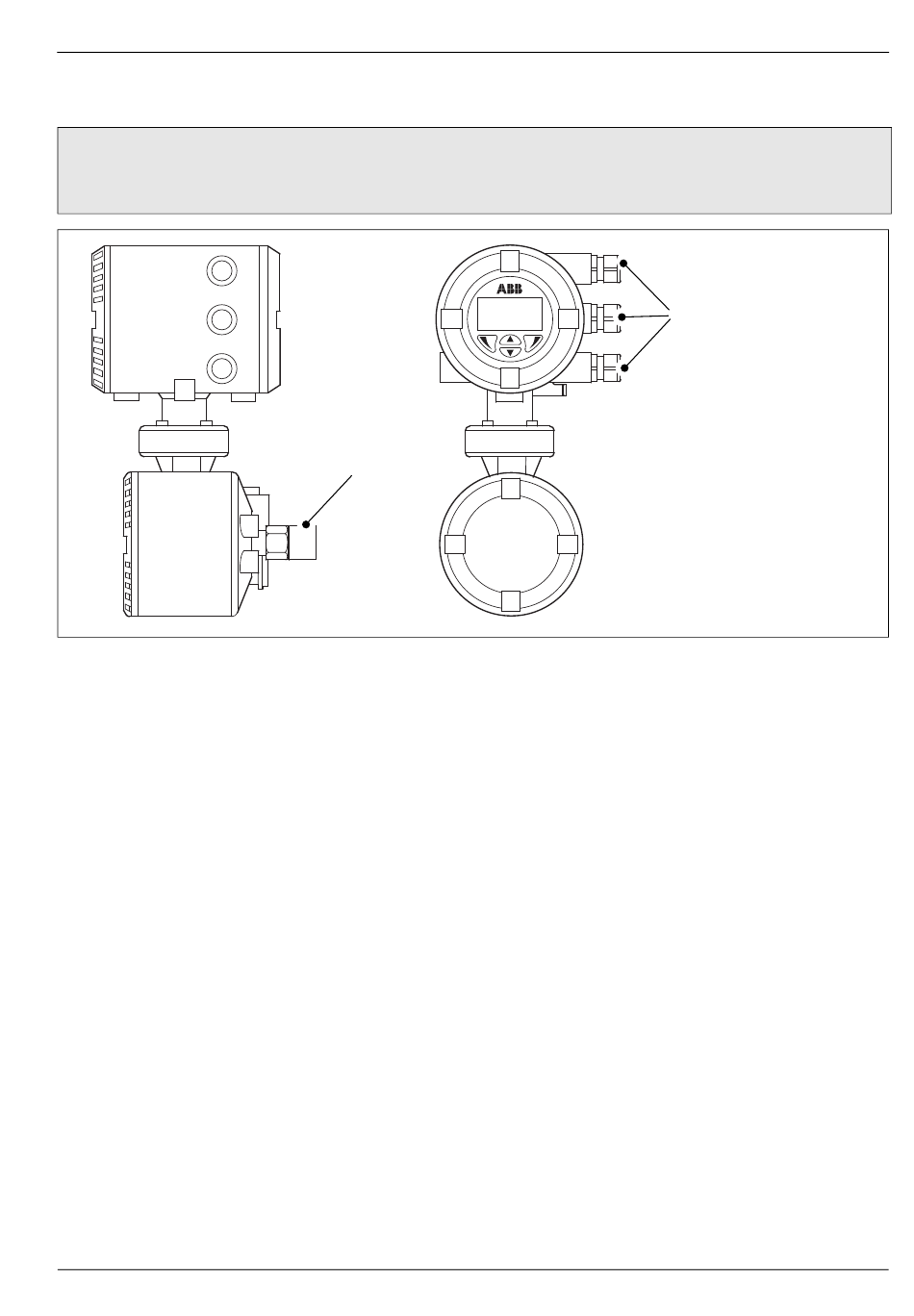

Fig. 4.8 Dimensions de montage du transmetteur déporté
Options de presse-étoupe câbles de sonde M25 (ou NPT
Si les passe-fils barrière ABB fournis en option ne sont pas utilisés, le presse-étoupe M25 ou NPT
doit être de type barrière, homologué pour une utilisation dans les zones dangereuses et certifié compatible
pour une utilisation en Zones 1 et 2, groupes de gaz IIA, IIB + H2, Zones 21 et 22, groupes de poussière IIIC
et / ou Classe I, Division 1, groupes de gaz BCD, Classe II, Division 1, groupes de poussière EFG.
Le passe-fils barrière M25 (ou NPT
« spécial » ABB s'il a été commandé avec le système AZ30 ou avec tout autre câble conforme à nos
spécifications – voir le guide utilisateur de la sonde OI/AZ30P–EN pour les spécifications de câbles.
Le passe-fils barrière M25 (ou NPT
blindé – voir le guide utilisateur de la sonde OI/AZ30P–EN pour les spécifications de câbles.
A la place du passe-fil barrière, vous pouvez utiliser des boîtiers butoirs si la réglementation locale le
permet.
Presse-étoupe secteur, relais et signaux de sortie – M20 (ou NPT
Les presse-étoupes M20 (ou NTP
homologués pour une utilisation dans les zones dangereuses et certifiés compatibles pour une utilisation en
Zones 1 et 2, groupes de gaz IIA, IIB + H2, Zones 21 et 22, groupes de poussière IIIC et / ou Classe I,
Division 1, groupes de gaz BCD, Classe II, Division 1, groupes de poussière EFG.
COI/AZ30E–FR Rév. E
Zone dangereuse
Passe-fil barrière EEx
d (Câble de sonde)
3
M25 ou NPT
/
"
4
(1 sur boîtier déporté
et 1 sur sonde
déportée)
3
/
") doit être compatible pour une utilisation avec le câble 16 brins
4
3
/
") doit fournir un joint d'étanchéité standard pour câble non
4
1
/
") utilisés sur le transmetteur doivent être de type barrière EEx d,
2
4 Installation mécanique
Zone dangereuse
Passe-fil barrière EEx d
(secteur, relais et signaux de
sortie) M20 ou NPT
3
/
") :
4
1
/
")
2
1
/
"
2
3
/
" choisi
4
17
