4.3 Mantenimiento

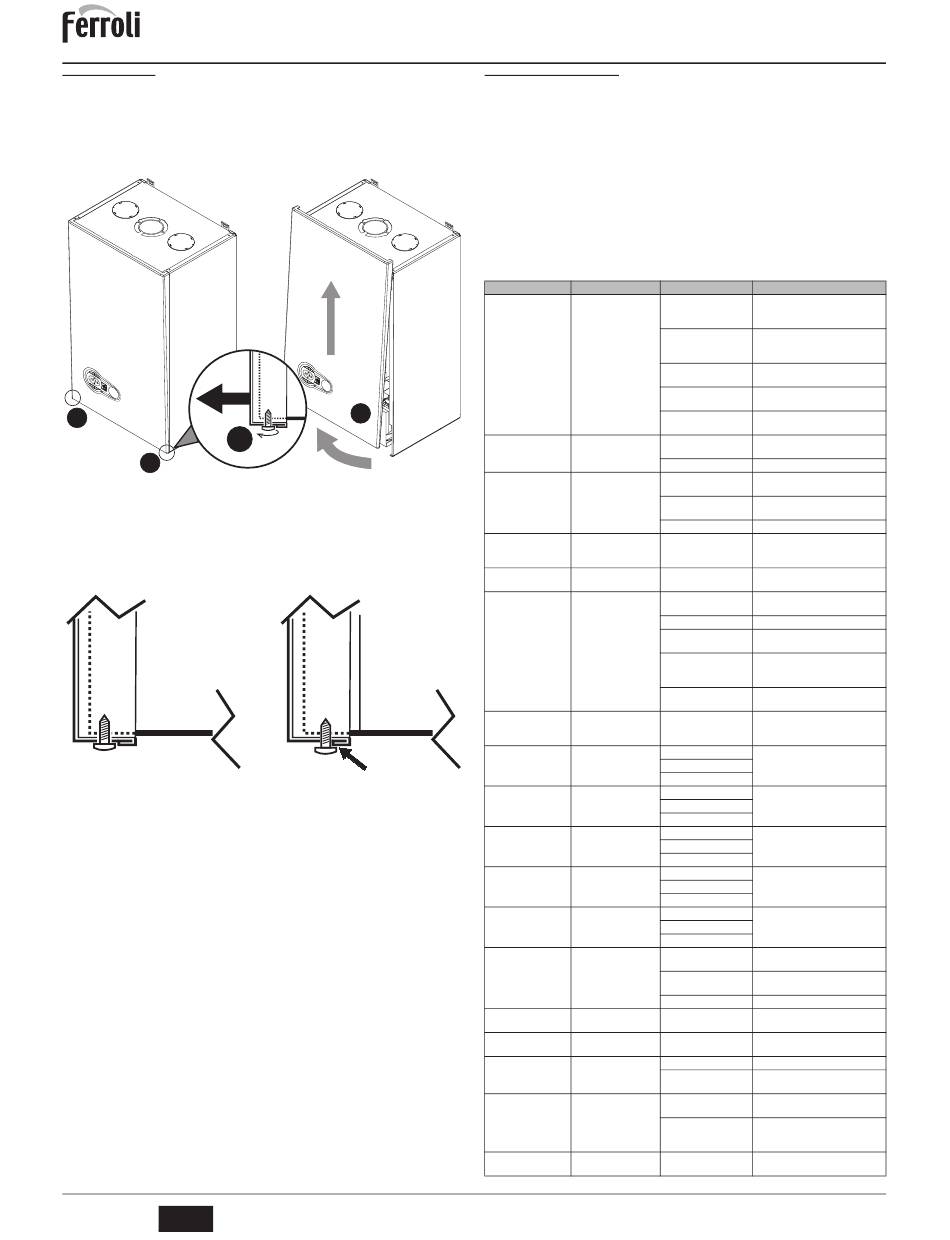

Apertura del panel frontal
Para abrir la carcasa de la caldera:
1. Desenroscar parcialmente los tornillos A (fig. 25).
2. Tirar del panel B y desengancharlo de las fijaciones superiores.
B
Antes de efectuar cualquier operación en el interior de la caldera, desconectar
la alimentación eléctrica y cerrar la llave general del gas.
A
A
A
fig. 25 - Apertura del panel frontal
B
En este equipo, la carcasa hace también de cámara estanca. Después de
cada operación que exija la apertura de la caldera, verificar atentamente
el montaje correcto del panel frontal y su estanqueidad.
Proceder en orden contrario para montar el panel frontal. Asegurarse de que el panel
esté bien enganchado en las fijaciones superiores y completamente apoyado en los la-
terales del equipo. Tras el apriete, la cabeza del tornillo "A" no debe quedar debajo del
pliegue inferior de tope (fig. 26).
OK
fig. 26 - Posición correcta del panel frontal
Control periódico
Para que el aparato funcione correctamente, es necesario que un técnico cualificado
efectúe una revisión anual a fin de:
• Los dispositivos de mando y seguridad (válvula del gas, caudalímetro, termostatos,
etc.) funcionen correctamente.
• Comprobar la eficacia de la tubería de salida de humos.
• La cámara estanca no debe tener pérdidas.
• Los conductos y el terminal de aire y humos tienen que estar libres de obstáculos y
no han de tener pérdidas
• El quemador y el intercambiador deben estar limpios de suciedad e incrustaciones.
No utilizar productos químicos ni cepillos de acero para limpiarlos.
• El electrodo no presente incrustaciones y esté correctamente colocado.
• Las instalaciones de gas y agua deben ser perfectamente estancas.
• La presión del agua en la instalación, en frío, tiene que ser de 1 bar; en caso con-
trario, hay que restablecerla.
• La bomba de circulación no tiene que estar bloqueada.
• El vaso de expansión debe estar lleno.
• El caudal de gas y la presión se mantengan dentro de los valores indicados en las
tablas.
• El sistema de descarga de condensados funcione correctamente y no tenga pérdi-
das ni obstrucciones.
• El sifón debe estar lleno de agua.
19 ES
All manuals and user guides at all-guides.com
4.4 Solución de problemas
Diagnóstico
En caso de anomalías o problemas de funcionamiento, la pantalla parpadea y visualiza
el código del fallo.
Existen anomalías que provocan bloqueos permanentes (se identifican con la letra "A"):
para restablecer el funcionamiento es suficente pulsar la tecla reset (part. 6 - fig. 1) du-
rante un segundo o efectuar el RESET del reloj programador a distancia (opcional) si se
ha instalado; si la caldera no se vuelve a poner en marcha, se debe solucionar la ano-
malía.
Las anomalías que se indican con la letra "F" causan bloqueos transitorios que se re-
suelven automáticamente apenas el valor vuelve al campo de funcionamiento normal de
la caldera.
Tabla de anomalías
Tabla. 8 - Lista de anomalías
Código anomalía
B
NO
cod. 3541C617 - Rev. 02 - 07/2014
BLUEHELIX TECH A
Anomalía Causa posible
No hay gas
Anomalía del electrodo de
detección/encendido
El quemador no se
A01
enciende.
Válvula del gas averiada
Presión insuficiente de la
red de gas
Sifón obstruido
Anomalía del electrodo
Señal de llama presente
A02
con quemador apagado
Anomalía de la tarjeta
Sensor de calefacción ave-
riado
Actuación de la protec-
A03 ción contra sobretempera- No circula agua en la insta-
turas lación
Aire en la instalación
Actuación del dispositivo Anomalía F07 generada 3
A04 de seguridad de la salida veces en las últimas 24
de humos horas.
Actuación de la protec- Anomalía F15 durante 1
A05
ción del ventilador hora consecutiva.
Anomalía del electrodo de
ionización
Llama inestable
Anomalía offset válvula del
No hay llama tras la fase
gas
A06 de encendido (6 veces en
4 min)
Conductos de aire o humos
obstruidos
Sifón obstruido
La sonda de los humos
Alta temperatura de los
F07 detecta una temperatura
humos
excesiva
Sensor averiado
Anomalía del sensor de
F10 Cableado en cortocircuito
ida 1
Cableado interrumpido
Sensor averiado
Anomalía del sensor de
F11 Cableado en cortocircuito
retorno
Cableado interrumpido
Sensor averiado
Anomalía del sensor de
F12 Cableado en cortocircuito
AS
Cableado interrumpido
Sonda averiada
Anomalía de la sonda de
F13 Cableado en cortocircuito
los humos
Cableado interrumpido
Sensor averiado
Anomalía del sensor de
F14 Cableado en cortocircuito
ida 2
Cableado interrumpido
Falta la tensión de alimen-
tación de 230 V
F15 Anomalía del ventilador Señal taquimétrica inte-
rrumpida
Ventilador averiado
Tensión de alimentación Problemas en la red eléc-
F34
inferior a 170 V trica
Frecuencia de red anó- Problemas en la red eléc-
F35
mala trica
Presión demasiado baja
Presión incorrecta del
F37
Presostato del agua desco-
agua de la instalación
nectado o averiado
Sonda averiada o cableado
en cortocircuito
Anomalía de la sonda
F39
Sonda desconectada tras
exterior
activar la temperatura
adaptable
Sensor de ida desprendido
A41 Posición de los sensores
del tubo
Solución
Controlar que el gas llegue correcta-
mente a la caldera y que no haya aire en
los tubos.
Controlar que el electrodo esté bien ubi-
cado y conectado, y que no tenga incrus-
taciones.
Controlar la válvula del gas y cambiarla
si es necesario.
Controlar la presión de la red de gas.
Controlar el sifón y limpiarlo si corres-
ponde.
Controlar el cableado del electrodo de
ionización.
Controlar la tarjeta.
Controlar la posición y el funcionamiento
del sensor de calefacción.
Controlar la bomba.
Purgar de aire la instalación.
Ver anomalía F07.
Ver anomalía F15.
Controlar la posición del electrodo de
ionización y sustituirlo si es necesario.
Controlar el quemador.
Controlar calibración offset a potencia
mínima.
Desatascar la chimenea, los conductos
de salida de humos y entrada de aire y
los terminales.
Controlar el sifón y limpiarlo si corres-
ponde.
Controlar el intercambiador.
Controlar el cableado o cambiar el sen-
sor.
Controlar el cableado o cambiar el sen-
sor.
Controlar el cableado o cambiar el sen-
sor.
Controlar el cableado o sustituir la sonda
de los humos.
Controlar el cableado o cambiar el sen-
sor.
Controlar el cableado del conector de 8
polos.
Controlar el cableado del conector de 8
polos.
Controlar el ventilador.
Controlar la instalación eléctrica.
Controlar la instalación eléctrica.
Cargar la instalación.
Controlar el sensor.
Controlar el cableado o cambiar el sen-
sor.
Volver a conectar la sonda exterior o
desactivar la temperatura adaptable.
Controlar la posición y el funcionamiento
del sensor de calefacción.
