ADVERTENCIA:
Para reducir el riesgo de sufrir lesiones, siempre asegúrese
de que la guía de corte al hilo esté paralela a la hoja, antes de
iniciar cualquier operación.
PARA USAR LA GUÍA DE CORTE AL HILO
Vea la figura 28.
 Coloque el reborde trasero en la parte posterior de la mesa de
la sierra y tire de aquélla un poco hacia la parte delantera de la
unidad.
 Baje el extremo delantero de la guía de corte al hilo hasta las
superficies guía de la parte superior del riel delantero.
 Con la guía de corte al hilo plana en la mesa de sierra, empuje
la guía hacia la riel delatero para alinear la guía a la mesa del
sierra.
 Empuje hacia abajo la palanca de fijación para alinear y fijar la
guía.
Verifique que haya un movimiento deslizante suave. Si es necesario
realizar ajustes, vea el apartado Para verificar la alineación de
la guía de corte al hilo con la hoja, en la sección Ajuste de este
manual.
 Efectúe dos o tres cortes de prueba en madera de desecho. Si
no resultan exactos los cortes, repita el proceso.
NOTA: Debe estar asegurada la guía de corte al hilo cuando
se engancha la manija de fijación. Para aumentar el puño de
la guía de corte al hilo en el labio trasero de la mesa, aprieta el
tornillo de fijación en el trasero de la valla de rasgón girandolo
a la derecha.
PARA AJUSTAR A LA HOJA EL INDICADOR DE
LA ESCALA DE LA GUÍA DE CORTE AL HILO
Vea la figura 28.
Use el indicador de la guía de corte al hilo para posicionar la guía
sobre la escala en el riel delantero.
NOTA: Para poder efectuar este ajuste, debe retirarse los trinquetes
anticontragolpe y conjunto de protección. Una vez terminado el
ajuste, vuelva a instalar el conjunto de protección de la hoja.
Comience con la hoja a un ángulo de cero grados (vertical).
 Desconecte la sierra.
 Afloje la guía de corte al hilo; para ello, levante la palanca de
fijación.
 Con una escuadra de carpintero fije la guía de corte al hilo a
51 mm (2 pulg.) del borde de la punta de la hoja.
 Afloje el tornillo del indicador de escala y alinea con la 51 mm
(2 pulg.) marca como mostrado.
 Apriete el tornillo y verifique la dimensión y la guía de corte al
hilo.
All manuals and user guides at all-guides.com
FUNCIONAMIENTO
27 - Español

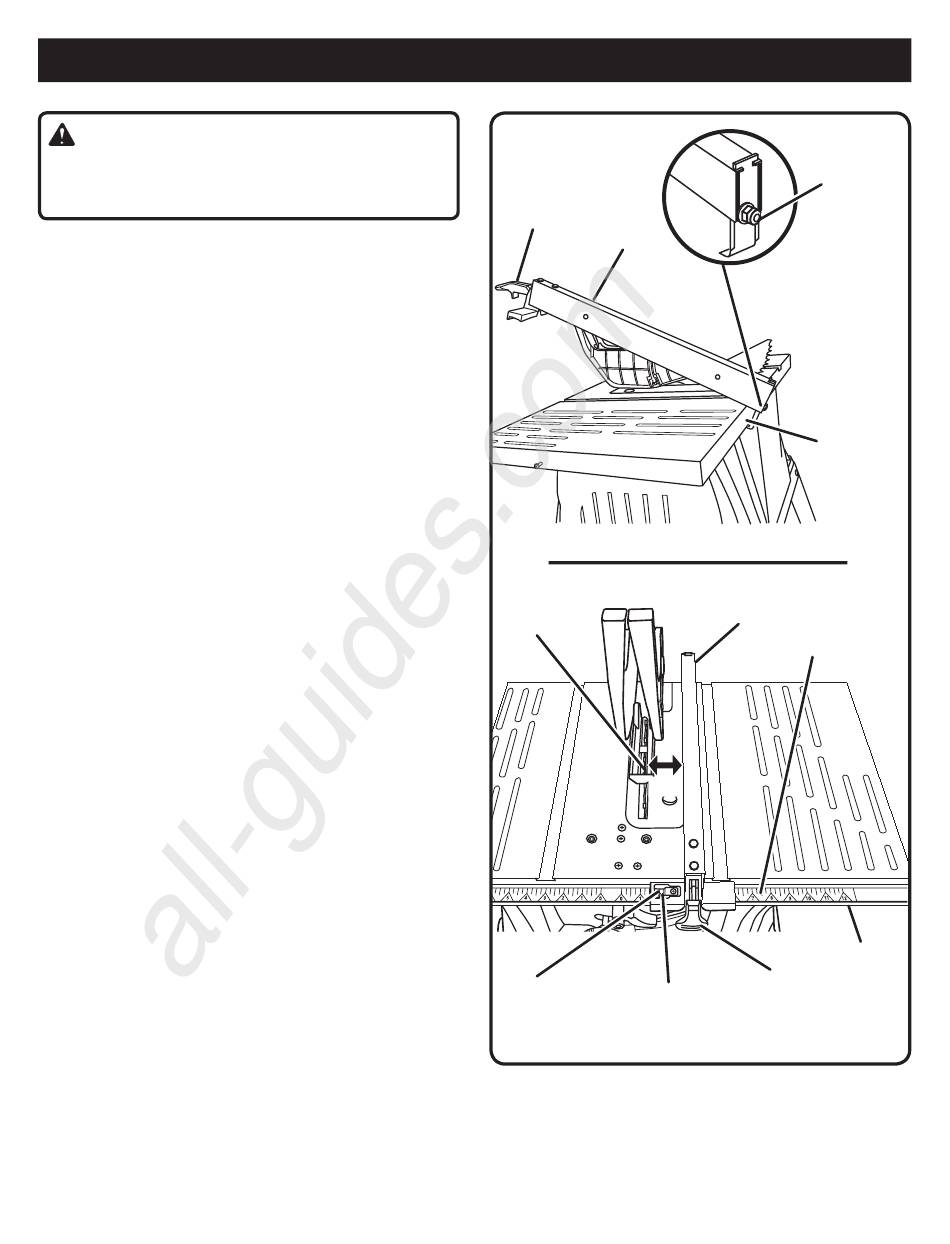

PALANCA DE
GUÍA DE
FIJACIÓN
CORTE AL
HILO
HOJA
2 in.
MARCA DE
INDICADOR DE
2 pulg.
LA ESCALA
(51 mm)
TORNILLO DE
FIJACIÓN
REBORDE
TRASERO
GUÍA DE CORTE
AL HILO
ESCALA
RIEL
DELANTERO
PALANCA DE
FIJACIÓN
Fig. 28
