Montage
4.1

Montage de l'appareil

4.1.1 Couples de serrage des vis
Pour plus d' i nformations sur les couples de serrage des vis, voir le chapitre "Montage du
capteur" du manuel d' i nstructions condensées

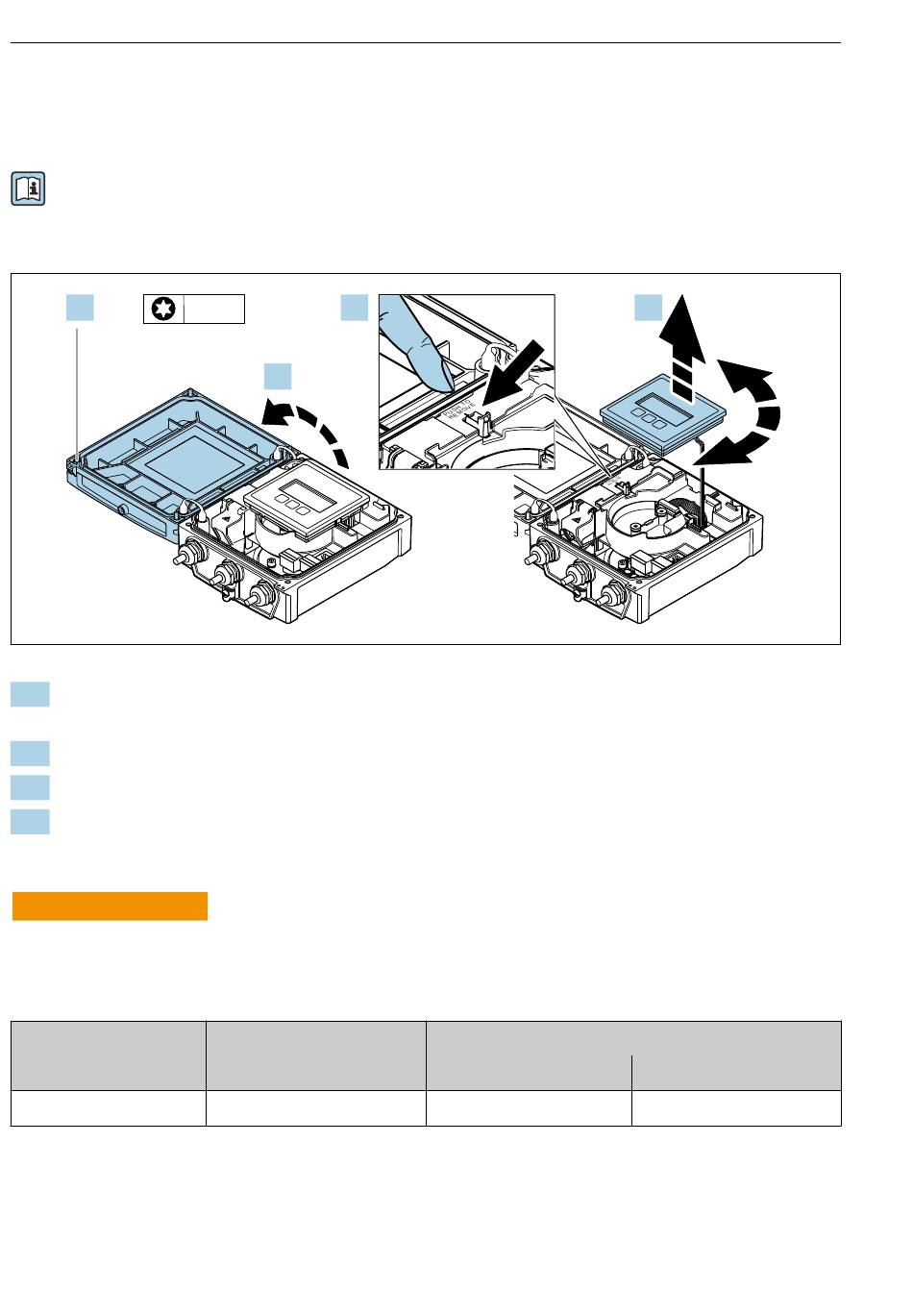

4.1.2 Rotation de l'afficheur
1.
4 x
1. Dévisser les vis de fixation du couvercle du boîtier (lors du montage : respecter le couple
de serrage →  10).
2. Ouvrir le couvercle du boîtier.
3. Déverrouiller le module d' a ffichage.
4. Retirer le module d' a ffichage et le tourner dans la position souhaitée par pas de 90°.
Montage du boîtier du transmetteur
AVERTISSEMENT
L
Couple de serrage trop important pour les vis de fixation !
Risque de dommages sur le transmetteur en plastique.
‣
Serrer les vis de fixation avec le couple de serrage indiqué :
Etape
(voir graphique)
1
‣
Remonter l' a ppareil de mesure dans l' o rdre inverse.
10
3.
TX 20
2.
Vis de fixation
Couvercle du boîtier
Couple de serrage pour le boîtier en :
Aluminium
2,5 Nm (1,8 lbf ft)
Débitmètre Proline 400
4.
A0032091
Matière plastique
1 Nm (0,7 lbf ft)
