5.2.2

Raccordement du transmetteur

AVERTISSEMENT
L
Suppression du degré de protection du boîtier en raison d'une étanchéité insuffisante de
ce dernier !
‣
Visser la vis sans l' a voir graissée. Les filets du couvercle sont enduits d' u n lubrifiant sec.
Couples de serrage pour des boîtiers synthétiques
Vis de fixation couvercle de boîtier
Entrée de câble
Borne de terre

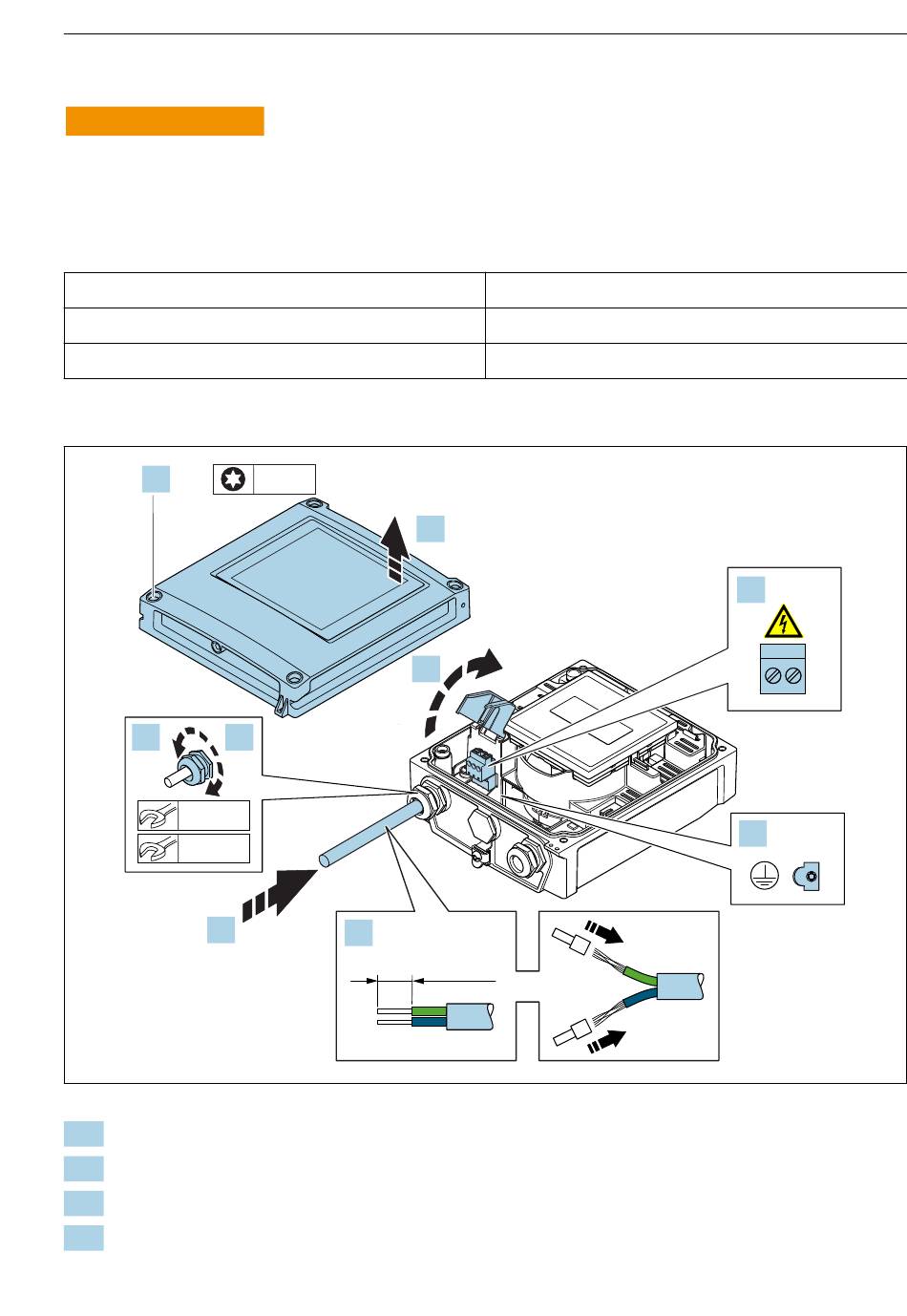

Raccorder la tension d'alimentation

1. 4 x
4. 9.
22 mm
24 mm
5.
1. Desserrer les 4 vis de fixation du couvercle du boîtier.
2. Ouvrir le couvercle du boîtier.
3. Ouvrir le couvercle de protection contre les contacts.
4. Desserrer le presse-étoupe.
Endress+Hauser
T 20
2.
3.
6.
10 (0.4)
1,3 Nm
4,5 ... 5 Nm
2,5 Nm
Raccordement électrique
8.
7.
A0038184
