Raccordement De La Version Séparée - Endress+Hauser Proline 400 Instructions Condensées

Raccordement électrique
5.2.1 Raccordement de la version séparée
AVERTISSEMENT
L
Risque d'endommagement des composants électroniques !
‣
Raccorder le capteur et le transmetteur à la même compensation de potentiel.
‣
Ne relier ensemble que les capteurs et transmetteurs portant le même numéro de série.
‣
Mettre le boîtier de raccordement du capteur à la terre via la borne à visser externe.
Pour la version séparée, il est recommandé de suivre la procédure suivante (dans l' o rdre
indiqué) :
1. Monter le capteur et le transmetteur.
2. Raccorder le câble de raccordement de la version séparée.
3. Raccorder le transmetteur.

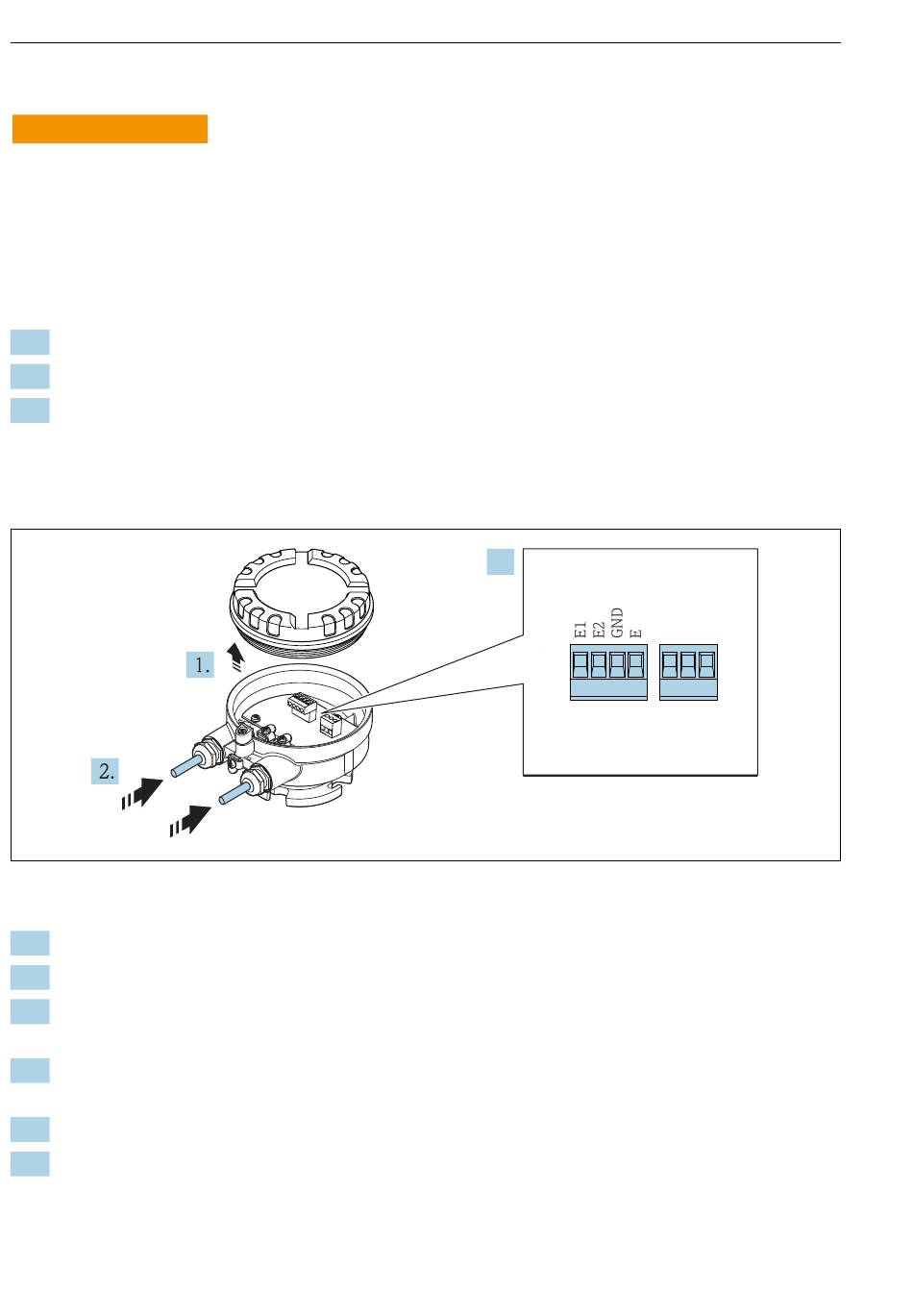

Raccordement du câble de raccordement au boîtier de raccordement du capteur
Promag D
 3 Capteur : module de raccordement
1. Desserrer le crampon de sécurité du couvercle du boîtier.
2. Dévisser le couvercle du boîtier et le soulever.
3. Passer le câble à travers l' e ntrée de câble. Ne pas retirer la bague d' é tanchéité de l' e ntrée
de câble, afin de garantir l' é tanchéité.
4. Dénuder le câble et ses extrémités. Dans le cas de câbles toronnés, sertir en plus des
extrémités préconfectionnées →  19.
5. Raccorder le câble conformément à l' o ccupation des bornes .
6. Serrer fermement les presse-étoupe.
22
3.
5 7 4 37
Débitmètre Proline 400
42 41
A0032134
Endress+Hauser
