Garantir l'indice de protection

5.4.1 Indice de protection IP66/67, boîtier type 4X
L' a ppareil de mesure satisfait à toutes les exigences de l' i ndice de protection IP66/67, boîtier
type 4X.
Afin de garantir l' i ndice de protection IP66/67, boîtier type 4X, exécuter les étapes suivantes
après le raccordement électrique :
1. Vérifier que les joints du boîtier sont propres et correctement mis en place. Le cas
échéant, sécher les joints, les nettoyer ou les remplacer.
2. Serrer fermement l' e nsemble des vis du boîtier et du couvercle à visser.
3. Serrer fermement les presse-étoupe.

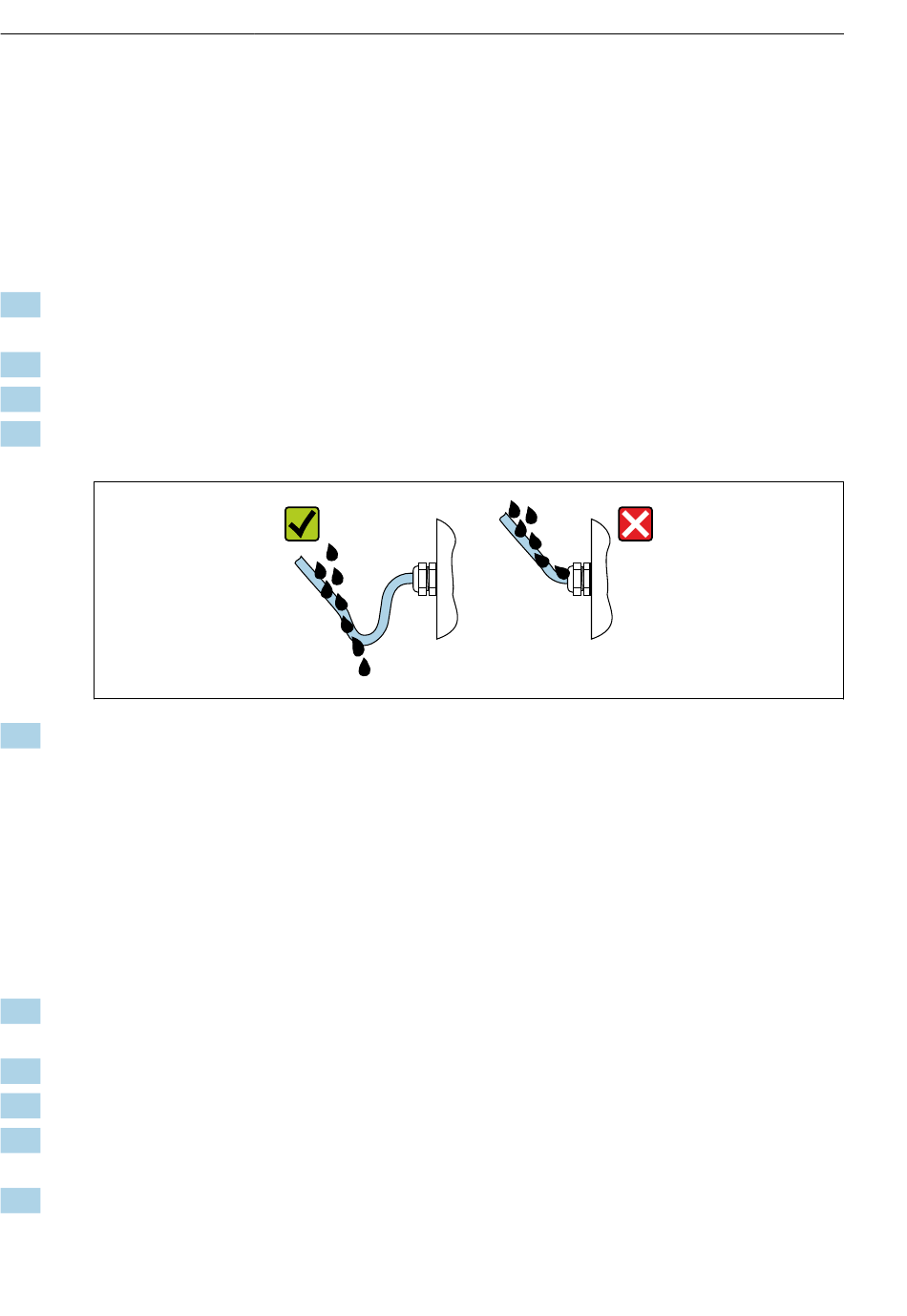

4. Pour éviter que l' h umidité ne pénètre par l' e ntrée de câble, poser le câble de sorte qu' i l
forme une boucle vers le bas avant l' e ntrée de câble ("piège à eau").

5. Utiliser des bouchons pour les entrées de câble inutilisées.
5.4.2 Indice de protection IP68, boîtier type 6P, avec option "Surmoulage"
Selon la version, le capteur satisfait à toutes les exigences de l' i ndice de protection IP68,
boîtier type 6P et peut être utilisé comme version séparée .
L' i ndice de protection du transmetteur reste toujours uniquement IP66/67, boîtier type 4X, et
le transmetteur doit donc être traité comme tel →  32.
Afin de garantir l' i ndice de protection IP68, boîtier type 6P pour l' o ption "Surmoulage", exécuter
les étapes suivantes après le raccordement électrique :
1. Serrer fermement les raccords de câble (couple de serrage : 2 à 3,5 Nm), jusqu' à ce qu' o n
ne puisse plus voir de fente entre la partie inférieure du couvercle et la surface d' a ppui.
2. Serrer fermement les écrous chapeaux des raccords de câble.
3. Surmouler le boîtier de terrain avec la masse de surmoulage.
4. Vérifier que les joints du boîtier sont propres et correctement mis en place. Le cas
échéant, sécher les joints, les nettoyer ou les remplacer.
5. Serrer fermement toutes les vis du boîtier et les couvercles à visser (couple de serrage :
20 à 30 Nm).
