Montage de l'appareil

5.2.1

Outils nécessaires

• Tournevis

• Clé à fourche pour le montage du capteur : ouverture 32 ou 41

• Clé à six pans pour la vis de blocage du boîtier

5.2.2

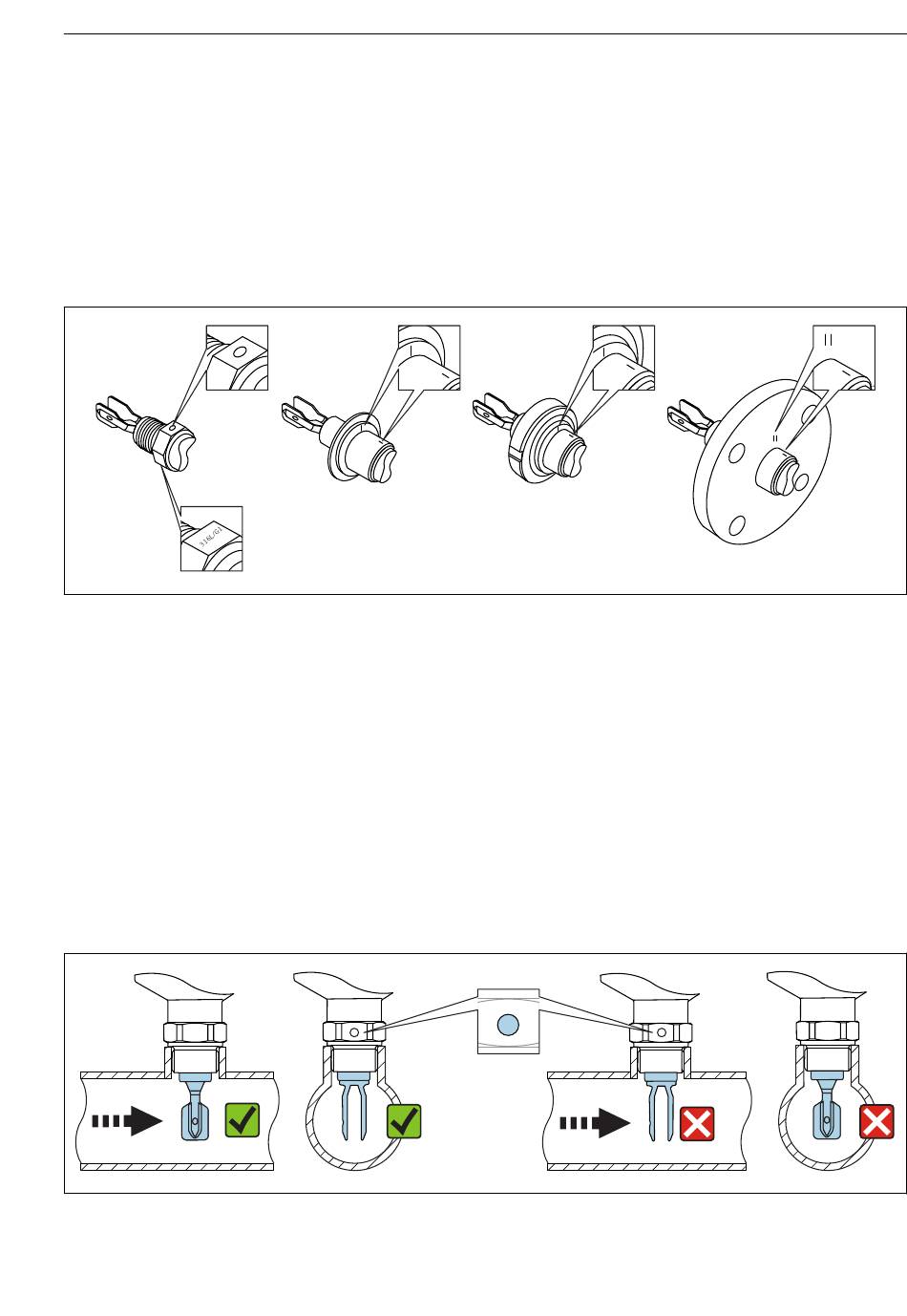

Alignement de la fourche vibrante à l'aide du marquage

 11

Position de la fourche vibrante lorsqu' e lle est montée horizontalement dans la cuve à l' a ide du

repère

5.2.3

Montage de l'appareil dans la conduite

• Vitesse d' é coulement jusqu' à 5 m/s avec viscosité 1 mPa⋅s et masse volumique

1 g/cm³ (62,4 lb/ft³) (SGU).

Vérifier le bon fonctionnement en cas de conditions différentes du produit de process.

• Si la fourche vibrante est correctement alignée et que le marquage est orienté dans le sens

de l' é coulement, ce dernier ne sera pas entravé de manière significative.

• Le marquage est visible lors du montage.

• Diamètre de conduite : ≥ 50 mm (2 in)

 12

Montage dans des conduites (tenir compte de la position de la fourche et du marquage)
