5 A propos du système
5.1 Configuration du système
BS4~12A14AJV1B
Unité de sélecteur d'embranchement VRV 5
4P695527-1 – 2022.02
AVERTISSEMENT
▪
NE PAS modifier, démonter, retirer, remonter ou réparer l'unité soi-même car un
démontage ou une installation incorrects peuvent provoquer une électrocution
ou un incendie. Contactez votre revendeur.
▪
En cas de fuite accidentelle de réfrigérant, assurez-vous qu'il n'y a pas de flammes
nues. Le réfrigérant proprement dit est parfaitement sûr, non toxique et
modérément inflammable, mais il libèrera des gaz toxiques s'il fuit
accidentellement dans un local où de l'air combustible de chauffages à
ventilateur, cuisinières au gaz, etc. est présent. Demandez toujours à une
personne compétente de confirmer que le point de fuite a été réparé ou corrigé
avant de reprendre le fonctionnement.
AVERTISSEMENT
Cette unité est équipée d'un système de détection de fuite de réfrigérant pour la
sécurité.
Pour être efficace, l'unité DOIT être alimentée en électricité à tout moment après
l'installation, à l'exception des périodes de service courtes.
REMARQUE
N'utilisez PAS le système à d'autres fins. Afin d'éviter toute détérioration de la
qualité, n'utilisez PAS l'unité pour refroidir des instruments de précision, de
l'alimentation, des plantes, des animaux ou des œuvres d'art.
REMARQUE
Pour des modifications ou extensions futures de votre système:
Un aperçu complet des combinaisons autorisées (pour des extensions futures du
système) est disponible dans les données techniques et doit être consulté. Contactez
votre installateur pour recevoir davantage d'informations et un conseil professionnel.
INFORMATION

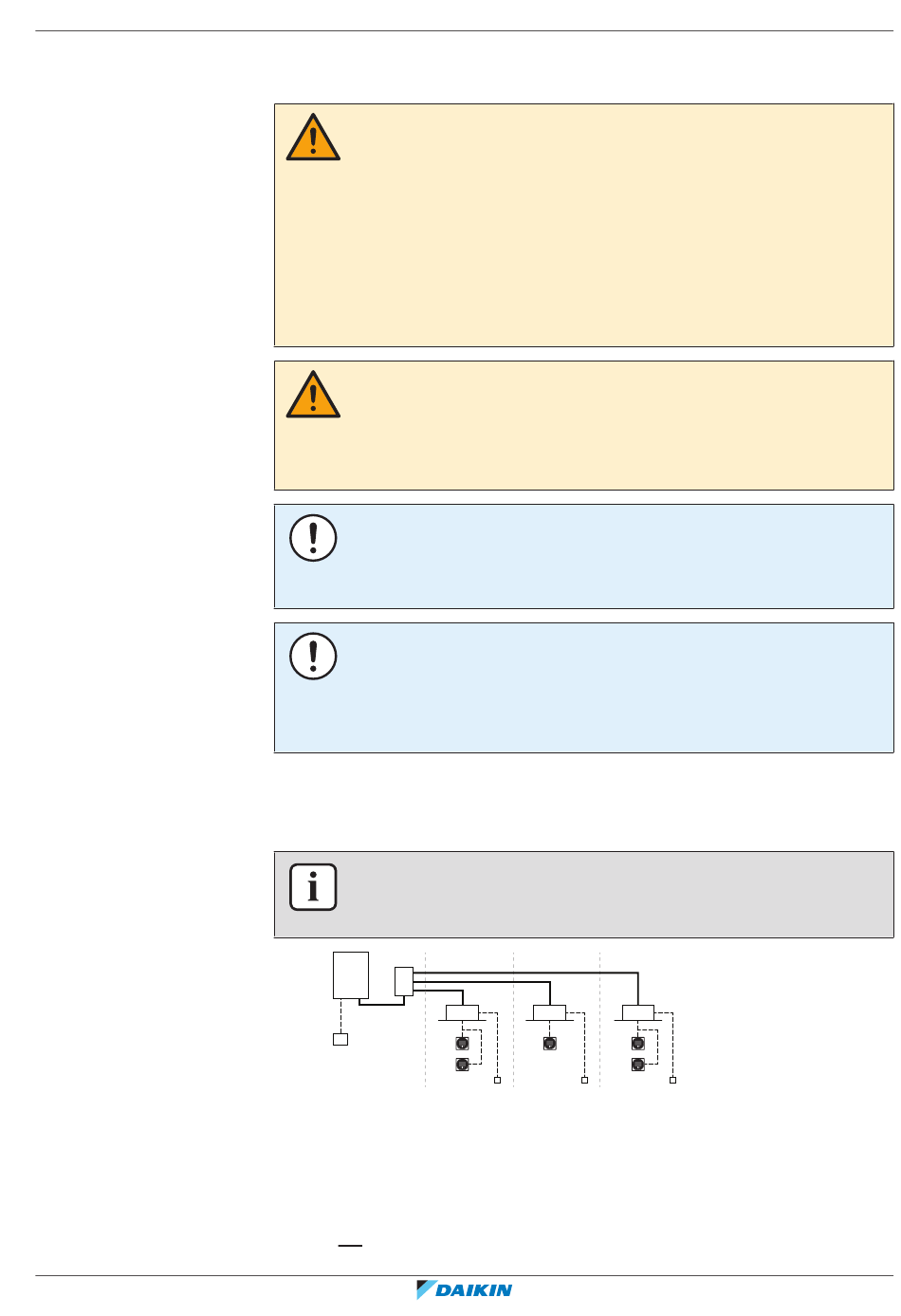

La figure suivante est un exemple et peut NE PAS correspondre totalement à la
configuration de votre système
a
b
c
g
d
f
h
a Unité extérieure de récupération de chaleur
b Sélecteur d'embranchement (BS)
c Unité intérieure VRV à expansion directe (DX)
d Dispositif de régulation à distance en mode normal
e Contrôleur à distance en mode d'alarme uniquement
f Contrôleur à distance en mode superviseur (obligatoire dans certaines situations)
g iTM (option)
h Carte PCB facultative (option)
Tuyauterie de réfrigérant
5
|
c c
d d
e
h h
