BS4~12A14AJV1B
Unité de sélecteur d'embranchement VRV 5
4P695527-1 – 2022.02
a
c
b
b
b
b

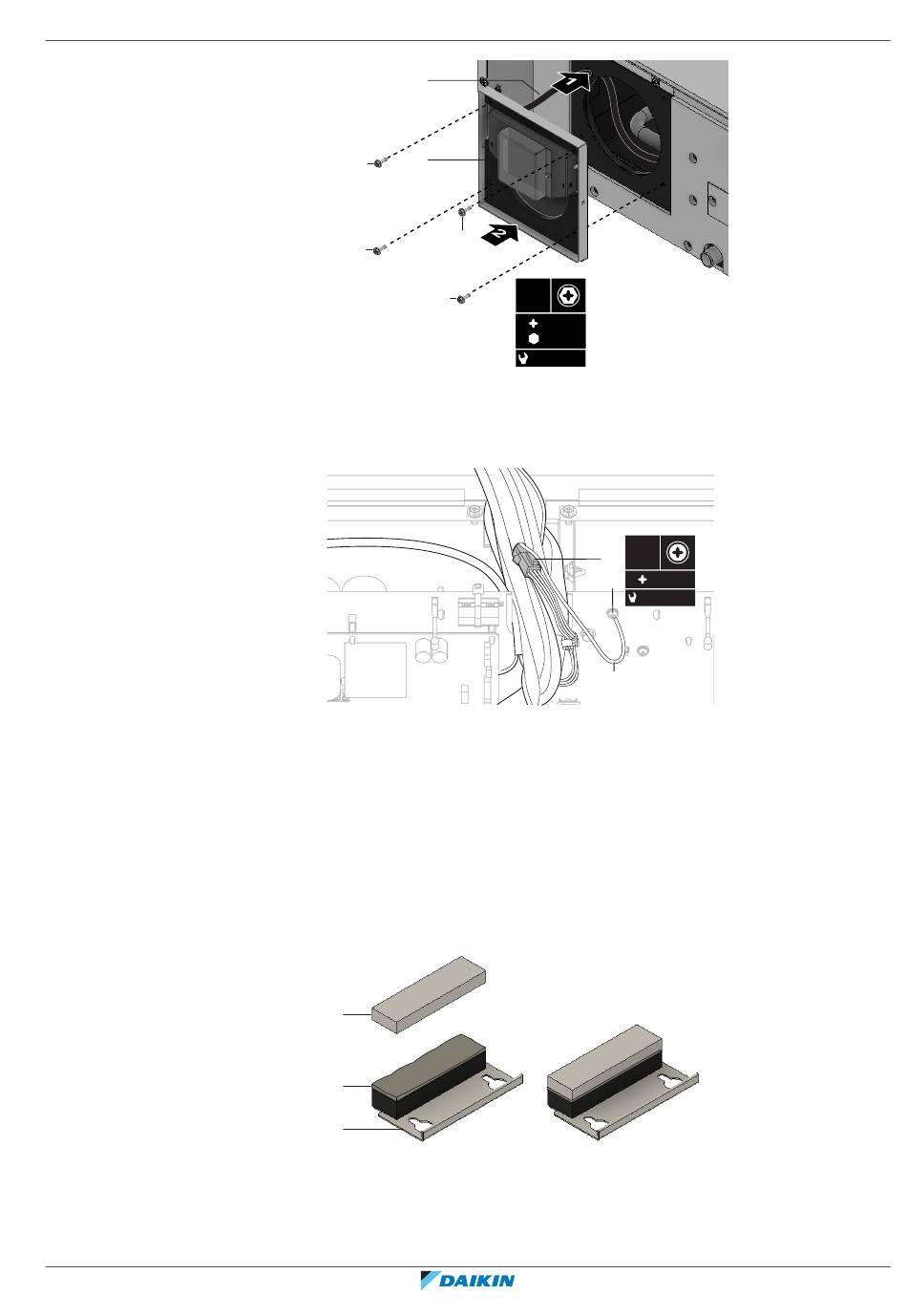

a Fil du registre
b Vis
c Registre
2 Connectez les fils du registre.
a Connecteur
b Vis du fil de terre
c Fil de terre du registre
▪ Connectez le fil du registre au connecteur intermédiaire.
▪ Positionnez le fil de terre du registre et serrez la vis du fil de terre du
registre.
3 Placez la plaque de fixation des fils la plus à gauche. Il maintient le fil du
registre en place.
▪ Restaurez l'isolation de la plaque de fixation du câblage en appliquant la
petite pièce isolante accessoire sur l'ancienne isolation aplatie.
c
b
a
a Plaque de fixation des fils
b Ancienne isolation
c Nouvelle isolation (accessoire)
14
|
4×
PH2
SW8
≤ 3.2 N•m
1×
a
PH2
b
≤
1.7 N•m
c
Guide de référence de l'installateur et de l'utilisateur
Installation de l'unité
