16 | Installation électrique

16.5 Raccordement des sorties externes

Guide de référence de l'installateur et de l'utilisateur
94
Exemples
1. Lors de la connexion d'une unité intérieure aux orifices de
tuyaux d'embranchement A et B, et D, mais PAS lors de la
connexion d'une unité intérieure à l'orifice du tuyau
d'embranchement C.
2. Lors de la jonction des orifices de tuyaux d'embranchement
A et B. Raccordez une unité intérieure aux orifices de tuyaux
d'embranchement A et B joints, ainsi qu'à l'orifice de tuyau
d'embranchement C, mais ne raccordez PAS une unité
intérieure à l'orifice de tuyau d'embranchement D.

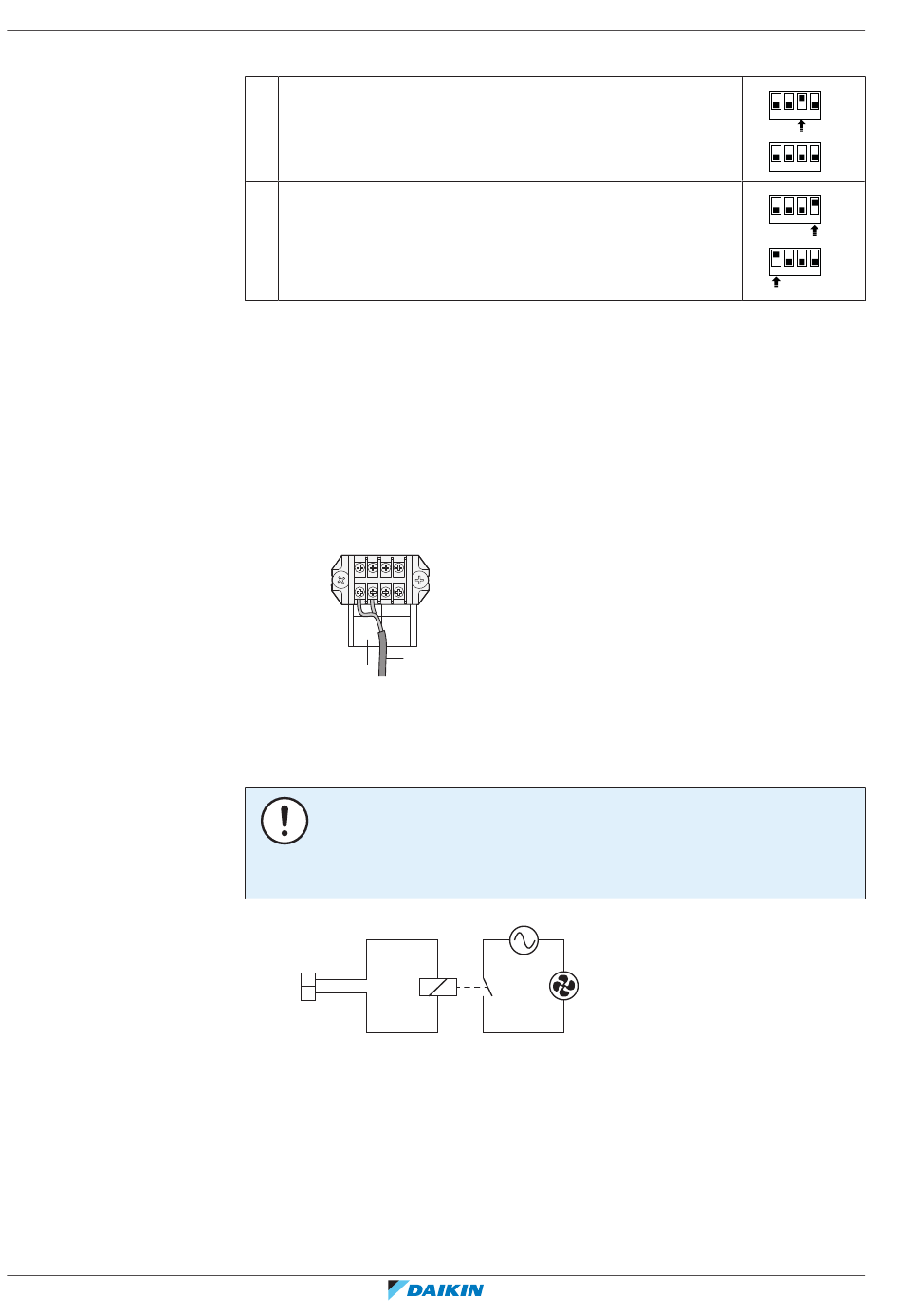

Sortie FAN (ventilateur d'extraction)

La sortie du FAN d'extraction correspond à un contact sur la borne X6M qui se
ferme en cas de détection d'une fuite, de défaillance ou de déconnexion du
capteur R32 dans l'unité BS.
La sortie FAN doit être utilisée lorsqu'une enceinte ventilée est nécessaire (voir
"13.3 Détermination des mesures de sécurité
X6M
1 2 1 2
FAN SVS
b
a
a Bornes de sortie FAN (1 et 2)
b Câble vers le circuit du ventilateur d'extraction
Sélectionnez et dimensionnez le câblage conformément à la législation en vigueur
sur la base des informations dans la notice ci-dessous:
REMARQUE
La sortie FAN a une capacité limitée à 220~240 V AC – 0,5 A.
N'utilisez PAS la sortie FAN pour alimenter directement le ventilateur. Utilisez plutôt
la sortie pour mettre sous tension un relais qui contrôle le circuit du ventilateur.
X6M
(FAN) EXEMPLE
1
b
2
a
a Borne de sortie FAN
b Relais
c Alimentation du ventilateur d'extraction
d Ventilateur d'extraction
Sortie SVS (alarme externe)
La sortie SVS correspond à un contact libre de potentiel sur la borne X6M qui se
ferme en cas de détection de fuite dans l'unité BS.
La sortie SVS doit être utilisée lorsqu'une alarme externe est nécessaire (voir
"13.3 Détermination des mesures de sécurité
4
nécessaires" [
c
d
4
nécessaires" [
Unité de sélecteur d'embranchement VRV 5
DS1 (A1P)
ON
OFF
1 2 3 4
DS2 (A1P)
ON
OFF
1 2 3 4
DS1 (A1P)
ON
OFF
1 2 3 4
DS2 (A1P)
ON
OFF
1 2 3 4
44]).
44]).
BS4~12A14AJV1B
4P695527-1 – 2022.02
