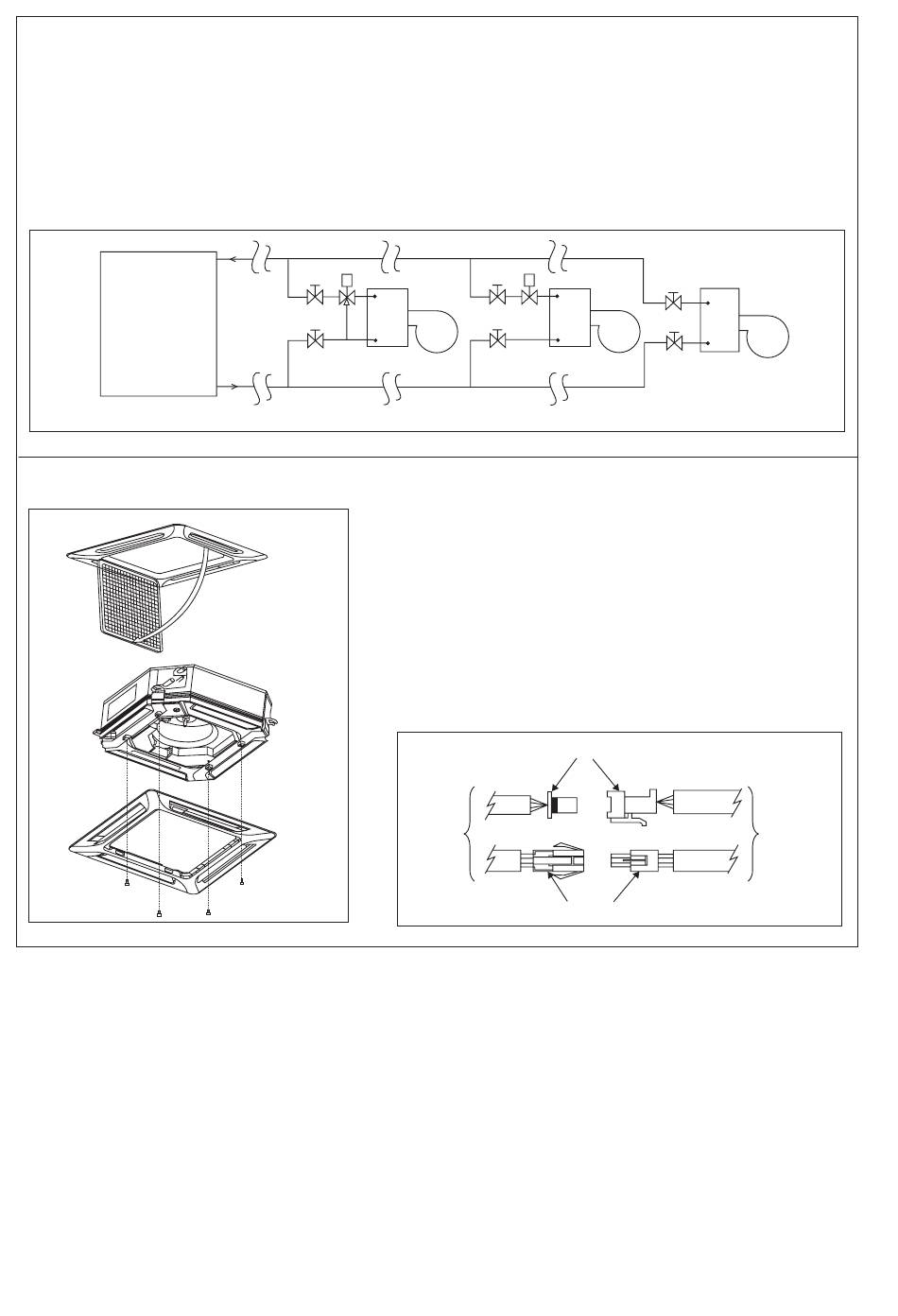

Raccordement Des Tuyauteries

• L'unité intérieure est équipée d'un raccord de sortie et d'entrée d'eau. Un évent d'aération est installé avec le raccord
pour la purge de l'air.
• Une 3 voies est nécessaire pour l'arrêt du cycle ou la dérivation de l'eau glacée.
• Il est conseillé d'installer un tuyau métallique noir, un tuyau de polyuréthane à cellules fermées et un tuyau en cuivre.
Tous les types de conduites et leurs raccordements doivent être isolés avec de la mousse polyuréthane à cellules fermées
pour éviter la condensation.
• N'utiliser pas de conduits ou raccords détériorés ou endommagés lors de l'installation.
• Certains composants de raccordement principaux sont nécessaires pour optimiser le système et faciliter le service,
robinet-vanne, vanne d'équilibrage, électrovanne 2 voies ou 3 voies, fi ltre, crépine.
Refroidisseur

Installation Du Panneau

Robinet-
Vanne
Vanne à 3 Voies
Robinet-Vanne
Bon Contrôle
OUVERT
Vis
Robinet-
Vanne
Vanne à 2 Voies
FCU
Robinet-Vanne
Mauvais Contrôle
• Assurez-vous d'ôter le gabarit d'installation avant d'installer le
panneau avant.
• Ouvrez la grille d'aspiration d'air en tirant le dispositif de prise
de griffes et ôtez-la avec le fi ltre.
• Installez le panneau du cadre avant sur l'unité intérieure à l'aide
de 4 vis et serrez-les complètement pour éviter que l'air froid ne
s'échappe.
• Connectez le fi l du voyant DEL et le fi l de direction d'air à l'unité
intérieure.
Remarque: Installez le panneau du cadre avant fermement pour
éviter que l'air froid ne s'échappe, ce qui générerait
la formation de condensation et de gouttes d'eau.
Fil De La DEL
Du
Panneau
Avant
Fil De Direction D'air
3-6
Robinet-Vanne
FCU
FCU
Robinet-Vanne
Contrôle Très Mauvais
Depuis Le
Boîtier De
Commandes
