MANUEL D'UTILISATION

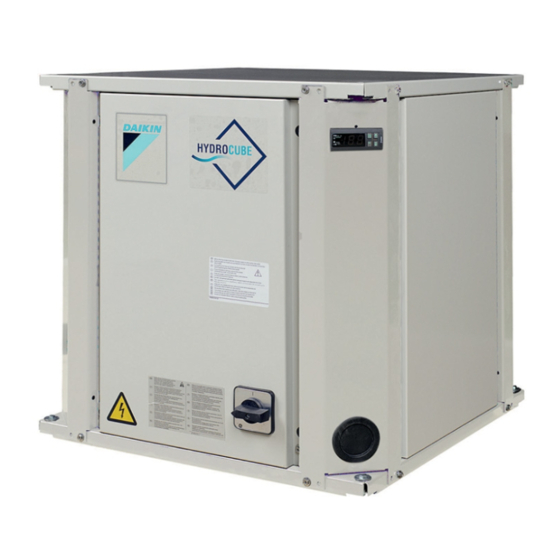

Groupes d'eau glacée refroidis par eau
EWWP045KAW1M
EWWP055KAW1M
EWWP065KAW1M
ECB2MUAW
ECB3MUAW

Publicité

Table des Matières
loading

Manuels Connexes pour Daikin EWWP045KAW1M

Sommaire des Matières pour Daikin EWWP045KAW1M

  • Page 1 MANUEL D'UTILISATION Groupes d'eau glacée refroidis par eau EWWP045KAW1M EWWP055KAW1M EWWP065KAW1M ECB2MUAW ECB3MUAW...

  • Page 2: Table Des Matières

    Les unités Description..................3 peuvent être combinées avec des unités de ventilation Daikin ou des Fonction des principaux composants............4 unités de traitement d'air pour air conditionnement. Elles peuvent Dispositifs de sécurité...

  • Page 3: Spécifications Techniques

    Spécifications techniques Général Capacité nominale (kW) de refroidissement 24,2 28,1 32,0 34,3 36,6 40,2 44,1 48,0 50,3 52,6 54,9 Entrée nominale (kW) Dimensions HxLxP 1200x600x1200 1800x600x1200 (mm) Poids de la machine 1002 (kg) Connexions 2x 2x FBSP 1,5" 3x 2x FBSP 1,5" •...

  • Page 4: Description

    ESCRIPTION 26 11 25 16 Figure: Principaux composants Compresseur Entrée d'eau du condenseur 2 Evaporateur Entrée d'eau du condenseur 3 Condenseur Capteur de température d'eau à l'entrée du evaporateur 1 Boîtier de commande Capteur de température d'eau à l'entrée du evaporateur 2 Entrée eau glacée 1 Capteur de température d'eau à...

  • Page 5: Fonction Des Principaux Composants

    Fonction des principaux composants Filtre S1HP Compresseur S4LP Evaporateur Condenseur Filtre Arrivée Sortie d'eau d'eau S2HP Compresseur Sortie Arrivée d'eau d'eau S5LP S1HP S4LP S2HP S5LP S1HP S4LP S2HP S5LP Figure - Schéma fonctionnel Alors que le réfrigérant circule dans l'unité, des changements d'état Soupape de détente ou de condition se produisent.

  • Page 6: Dispositifs De Sécurité

    Dispositifs de sécurité K1A ......Contacteur auxiliaire de haute pression K1M......Contacteur du compresseur (M1C) Relais de surcharge K1P ....* ..Contacteur de pompe Le relais de surcharge (K*S) se trouve dans le boîtier de K2M......Contacteur du compresseur (M2C) commande de l'unité...

  • Page 7: Avant Le Fonctionnement

    Recommandations générales VANT LE FONCTIONNEMENT Avant de mettre l'unité en marche, lire les recommandations suivantes: Vérifications avant la mise en marche initiale Lorsque l'installation complète et tous les réglages nécessaires ont été exécutés, fermer tous les panneaux frontaux de l'unité. S'assurer que le coupe-circuit sur le panneau d'alimenta- tion de l'unité...

  • Page 8: Travailler Avec L'unité 32~72 Hp

    Travailler avec l'unité 32~72 Hp Arrêt de l'unité Ce chapitre traite de l'utilisation quotidienne de l'unité. Il indique Si le paramètre de commande marche/arrêt à distance est réglé sur comment exécuter les tâches de routine comme: NON: "Définir la langue" à la page 7 Appuyer sur la touche o sur le dispositif de régulation.

  • Page 9: Sélection Du Mode Refroidissement Ou Du Mode Chauffage

    Les messages d'arrêt précédents sont inscrits en fonction de leur Pour régler une valeur de consigne, procéder comme suit: priorité. Si l'une des minuteries est occupée et si l'une des sécurités Entrer dans le menu des valeurs de consigne par le menu est active, l'état SECURITE est indiqué.

  • Page 10: Caractéristiques Avancées Du Dispositif De Régulation Numérique

    Pour réinitialiser l'unité, procéder comme suit: Menu lecture Appuyer sur la touche p pour confirmer l'alarme. Pour consulter informations BX MODE MANUEL Le vibreur sonore est désactivé. ENTR. EAU E: 12.0°C opérationnelles actuelles sur le mode Le dispositif de régulation passe automatiquement sur l'écran ENTR.

  • Page 11: Menu Sécurités

    Accompagnant ces informations de base, des écrans d'information Pour définir programme TPO PROGRAMME détaillés peuvent être consultés lorsque le menu sécurité est actif. TPO AUTORIS.: N temporisation. Appuyer sur la touche q. Des écrans "similaires" aux écrans UTIL. PROG. CONGES: N suivants apparaissent.
  • Page 12 Tâches du menu réglages utilisateur Menu entrée/sortie Entrer dans le menu réglages utilisateur Le menu entrée/sortie indique l'état de toutes les entrées numéri- ques et de toutes les sorties de relais de l'unité. Le menu réglages utilisateur est protégé par le mot de passe utili- sateur, qui est un nombre à...
  • Page 13 Les valeurs par défaut, limites et d'incrément pour les paramètres du Définition de la commande de pompe d'évaporateur double thermostat sont: L'écran DOUBLE POMPE EVAP du menu des réglages utilisateur permet Limite Limite inférieure supérieure Incrément Par défaut de définir la direction du débit des deux pompes d'évaporateur (pour STPL (°C) que cela soit possible, une sortie numérique modifiable doit être DIFF.
  • Page 14 FLOWSTOP (STOP DEBIT – 5 sec): commence à compter lorsque Tâches du menu historique l'eau passant par l'évaporateur s'arrête et que la minuterie Vérification des informations de sécurité et de l'état de l'unité Flowstart a atteint zéro. Si le flux d'eau ne redémarre pas pendant le décompte, l'unité...

  • Page 15: Modification Du Mot De Passe Utilisateur

    Les sorties de relais modifiables sont: Lorsqu'un dispositif de sécurité a été activé, arrêter l'unité et recher- cher la cause du déclenchement du dispositif de sécurité avant de le indique l'unité fonctionnement VANNE REV(C/H): réinitialiser. En aucun cas, les dispositifs de sécurité ne doivent être refroidissement ou en chauffage.
  • Page 16 Symptôme 5: L'un des dispositifs de sécurité suivants est activé Symptôme 5.6: Le contacteur de débit est activé Symptôme 5.1: Relais de surcharge du compresseur AUSES POSSIBLES ESURE CORRECTIVE AUSES POSSIBLES ESURE CORRECTIVE Pas de débit d'eau. Vérifier la pompe à eau. RÉINITIALISATION Défaillance de l'une des phases.

  • Page 17: Maintenance

    Exigence concernant la mise au rebut AINTENANCE Le démantèlement de l'unité, le traitement du réfrigérant, de l'huile et Afin de garantir une disponibilité maximale de l'unité, un certain d'autres éléments doivent être effectués en accord avec les nombre de contrôles et de vérifications de l'unité et du câblage réglementations locales et nationales en vigueur.

  • Page 18: Paramètres Du Thermostat

    NNEXE Paramètres du thermostat Refroidissement: contrôle de température de l'eau d'entrée Chauffage: contrôle de température de l'eau d'entrée du de l'évaporateur condenseur Les figures ci-dessous montrent le diagramme du thermostat en cas de contrôle de la température de l'eau à l'arrivée. commande de thermostat à...

  • Page 19: Annexe

    NNEXE Exemple de programmation des temporisations MARS Pour obtenir la programmation ci-dessus, les réglages suivants doivent être effectués: TPO PROGRAMME LUN: G1 JEU: G2 SAM: G3 MAR: G1 VEN: G2 DIM: G3 MER: G3 PER. VAC: 01 AU 03 01: 23/03 AU 28/03 02: 00/00 AU 00/00 03: 00/00 AU 00/00 Tous les jours attribués au même groupe fonctionneront suivant les...
  • Page 20 III - S NNEXE TRUCTURE LOGICIELLE Les écrans actuels peuvent être différents de ceux utilisés dans l'exemple (52~72 Hp). > MENU D'AFFICHAGE MENU CONSIGNES MENU CONS. UTILIS. MENU MINUTEURS MENU HISTORIQUE MENU INFORMATIONS MENU ETAT I/O MENU MOT DE PASSE MENU FROID/CHAUD $e ETAT COMPRESSEUR $e ETAT COMPRESSEUR...
  • Page 21 NOTES...
  • Page 22 NOTES...
  • Page 23 NOTES...
