14.4.3 Pour installer la tuyauterie de vidange
14.5 Installation du conduit de ventilation
14.5.1 Pour installer le conduit
BS4~12A14AJV1B
Unité de sélecteur d'embranchement VRV 5
4P695527-1 – 2022.02

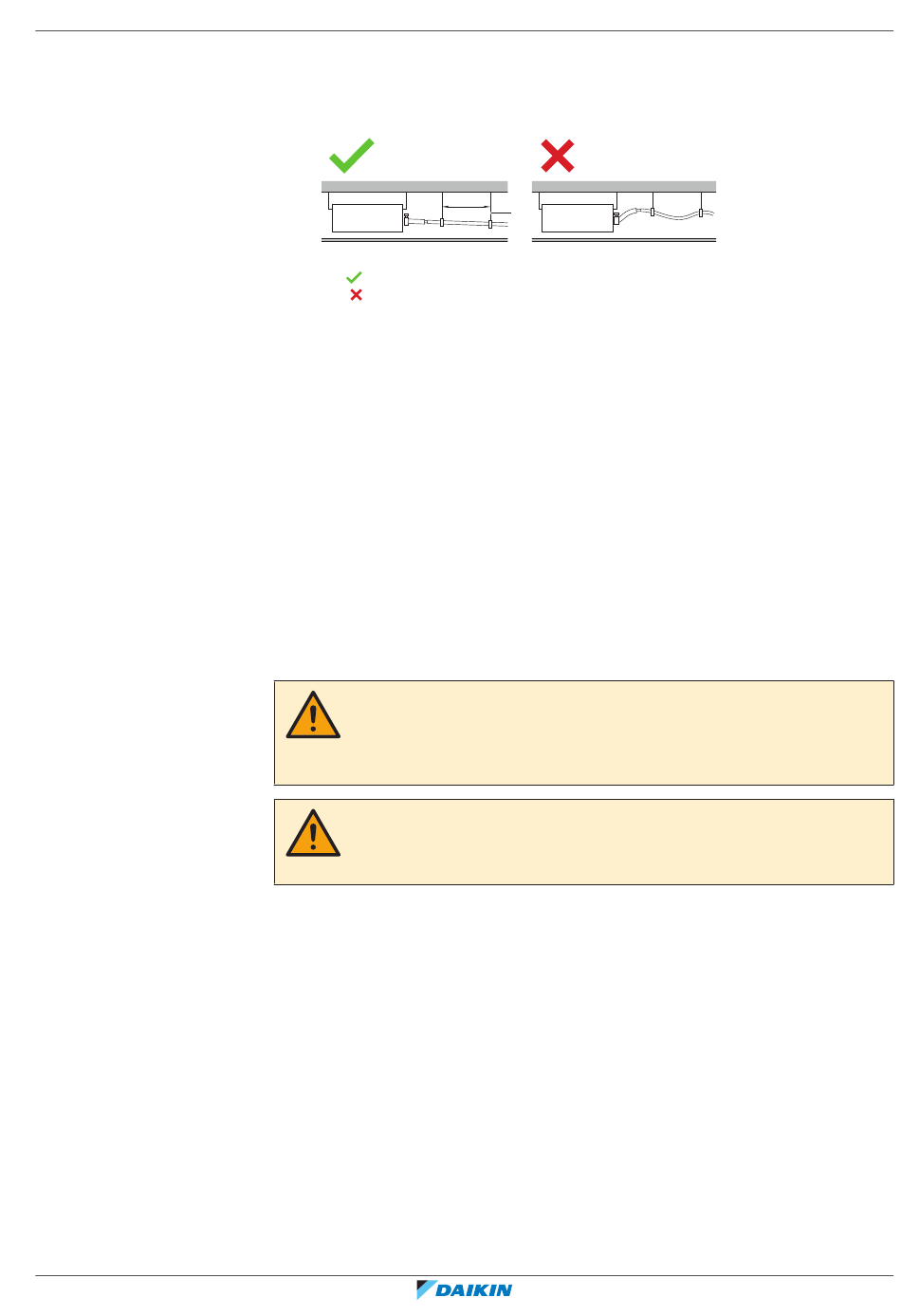

1 Installez les tuyaux de vidange avec les barres de suspension comme indiqué
sur l'illustration.
a Barre de suspension
Autorisé
Non permis
2 Prévoyez une pente descendante (au moins 1/100) pour éviter que l'air ne soit
piégé dans la tuyauterie. Si vous n'êtes pas en mesure de fournir une pente
adéquate pour la purge, utilisez le kit de remontée de la vidange (K-
KDU303KVE).
3 Isolez toute la tuyauterie de vidange dans le bâtiment pour éviter la
condensation.
Le conduit doit être fourni sur place.
Les conduits ne sont nécessaires que dans le cas où les mesures de sécurité exigent
une enceinte ventilée. Voir
AVERTISSEMENT
N'installez PAS de sources d'inflammation en fonctionnement (par exemple, des
flammes nues, un appareil à gaz en marche ou un appareil de chauffage électrique
en marche) dans les conduits.
MISE EN GARDE
Si le conduit métallique traverse une natte métallique, un treillis ou une plaque
métallique de la structure en bois, séparez électriquement le conduit et le mur.
1 Connectez la sortie d'air.
▪ Placez un conduit de 160 mm d'au moins 1 m sur le raccord du conduit de
l'unité.
▪ Fixez le conduit au raccord de conduit avec au moins 3 vis.
▪ Suivez les instructions du fabricant de conduits pour les autres
raccordements.
▪ Installez le premier mètre du conduit de sortie d'air après l'unité de manière
à ce qu'il ne soit pas en pente vers le bas.
▪ Assurez-vous que les raccords de l'unité ou tout autre raccord du système ne
présentent pas de fuite d'air.
2 En cas de configuration en série: connectez l'entrée d'air.
1~1.5 m
a
"13.4.3 Enceinte
ventilée" [
14
Installation de l'unité
|
4
50].
Guide de référence de l'installateur et de l'utilisateur
69
