Modules
4.4 Installation/désinstallation de modules d'alimentation
5.
Installation d'un module d'alimentation
Procédez comme suit pour installer un module d'alimentation :
1.
2.
3.
4.
5.
6.
32
Installez un nouveau module ou un module factice pour éviter l'introduction de
poussière ou de saleté.
Si un module est en place, retirez-le.
Le cas échéant, connectez le bornier fourni au module ou connectez le bornier
du module précédent.
Confirmez ou branchez le câblage de l'alimentation électrique au module. Pour
plus d'informations, voir
Insérez le module dans l'emplacement vide.
Châssis
1
Module d'alimentation
2
Vis
3

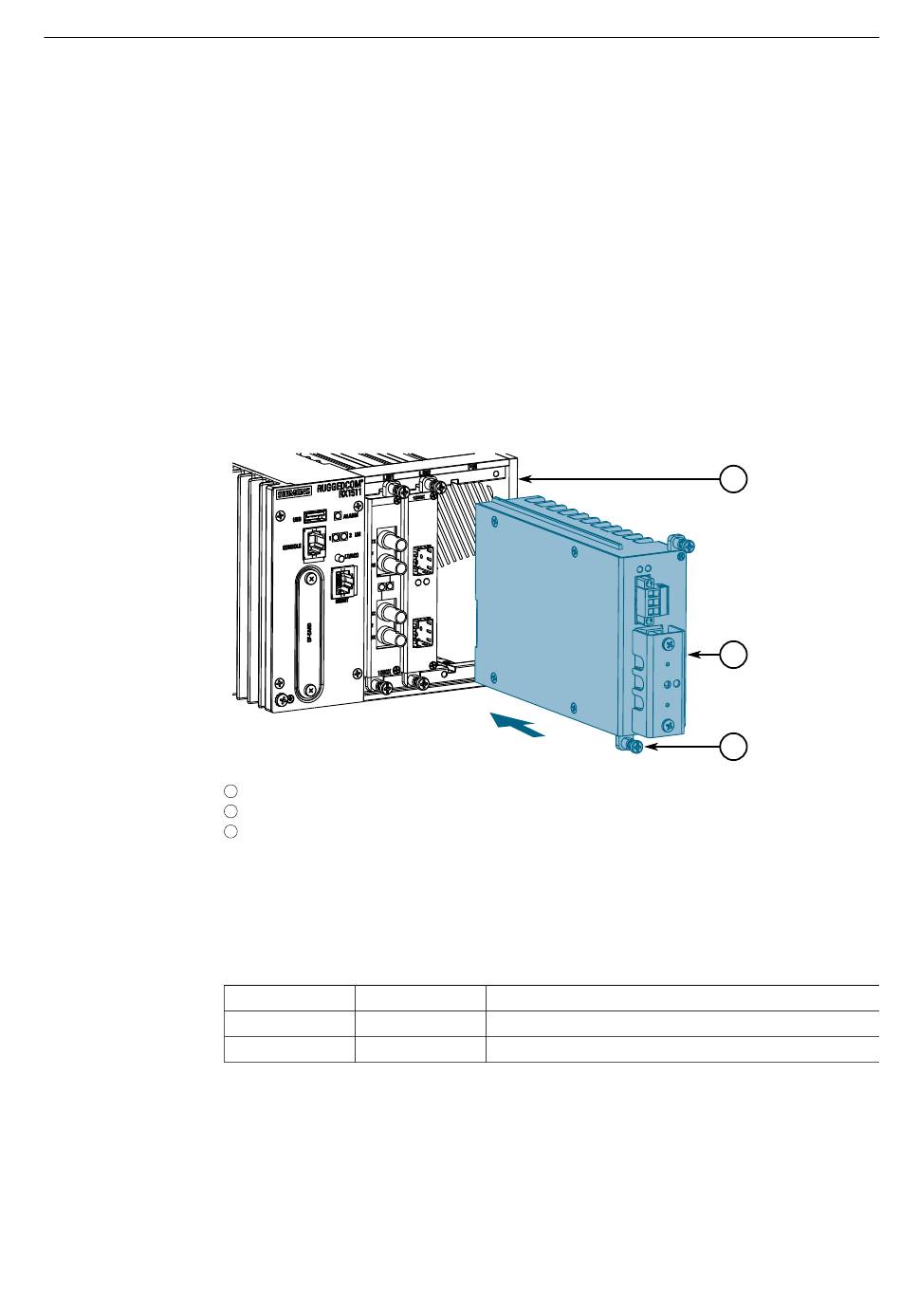

Figure 4.6 Installation d'un module d'alimentation
Serrez à la main les vis pour fixer le module d'alimentation au châssis.
Mettez l'appareil sous tension et vérifiez que le module reçoit et fournit de
l'énergie électrique grâce aux indications des LED sur le module.
LED
O
I
"Connexion de l'alimentation (Page
État
Vert Le module fournit de l'énergie électrique.
Vert Le module reçoit de l'énergie électrique.
12)".
1
2
3
Description
RUGGEDCOM RX1511
Manuel d'installation, 04/2022, C79000-G8977-1056-22
