Gestion de l'appareil
3.1 Connexion à l'appareil
Ports de console série et ports de gestion
Connectez une station de travail directement port de console sériel ou au port
de gestion pour accéder aux contrôles du temps de démarrage et aux interfaces
RUGGEDCOM RX1511. Le port de console sériel fournit un accès à l'interface de la
console de RUGGEDCOM RX1511, tandis que le port de gestion fournit un accès à la
console de RUGGEDCOM RX1511 et aux interfaces Web.
La connexion au port de console s'effectue à l'aide d'un câble de console RJ45 à DB9.

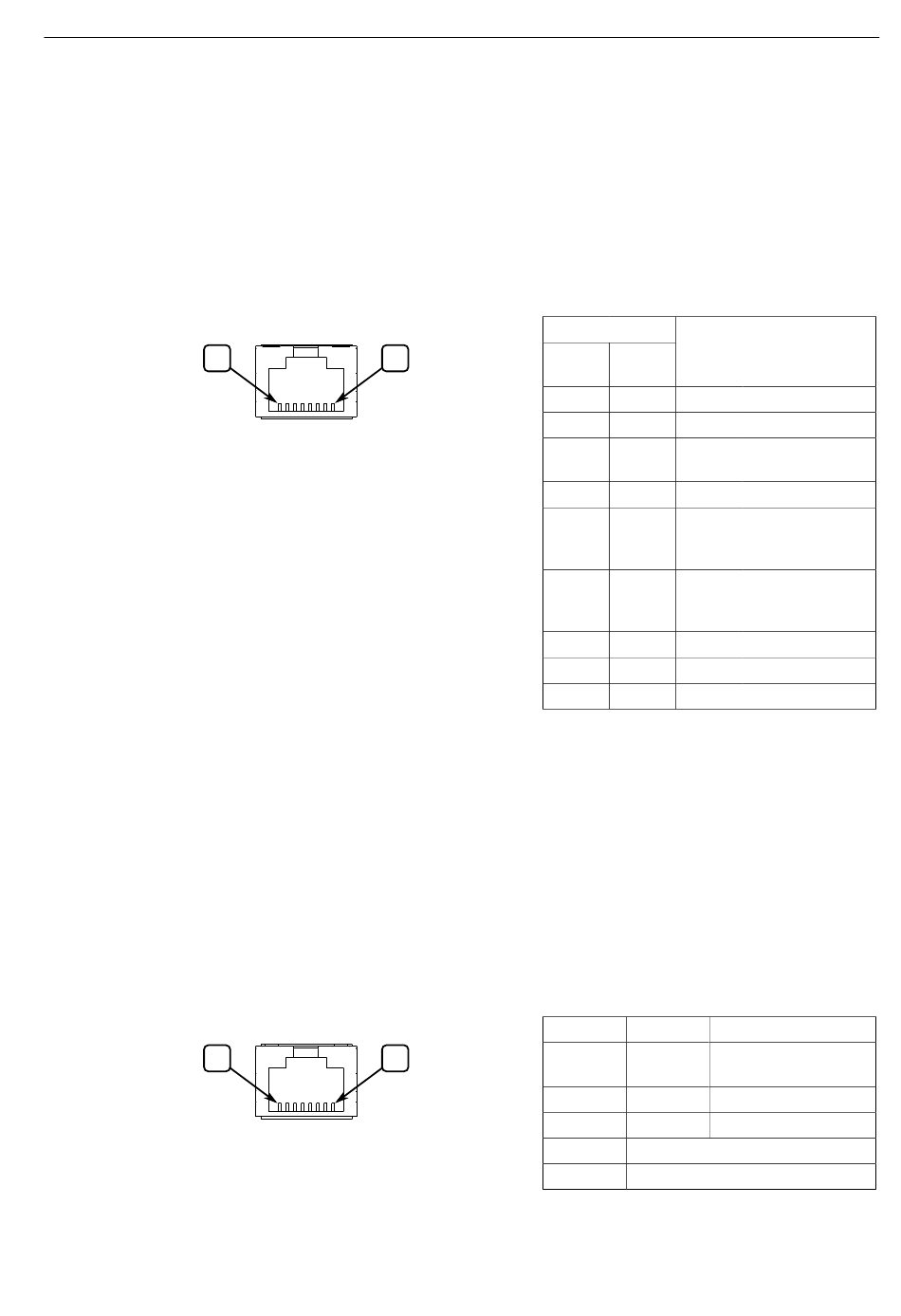

La figure suivante présente le brochage du port de console :
8
Figure 3.1
a
Les broches DSR, DCD et DTR sont interconnectées en interne.
b
Les broches CTS et RTS sont interconnectées en interne.
c
RI n'est pas connecté.
Pour toute information sur la connexion de l'appareil par le port console
série, référez-vous au "RUGGEDCOMROX Manuel de configuration CLI" pour le
RUGGEDCOM RX1511.
Pour plus d'informations sur la façon de se connecter à l'appareil via le port de
gestion, reportez-vous au "RUGGEDCOMROX Manuel de configuration de l'interface
Web" ou au "RUGGEDCOMROX Manuel de configuration CLI" pour le RUGGEDCOM
RX1511.
Le port de gestion est un port Ethernet 10/100Base-TX en cuivre muni d'un
connecteur RJ45. La figure suivante présente le brochage du port de gestion :
8
Figure 3.2
22
1
Brochage du port de console
RJ45
1
Port de gestion RJ45
Broche Nom
RJ45 DB9
mâle femelle
1 6 DSR
2 1 Réservé (ne pas connecter)
3 4 DTR
4 5 GND
5 2 RxD
6 3 TxD
7 8 CTS
8 7 RTS
9 RI
Broche Nom
1 RX+
2 RX-
3 TX+
4 Réservé (ne pas connecter)
5 Réservé (ne pas connecter)
Manuel d'installation, 04/2022, C79000-G8977-1056-22
Description
a
Modem prêt
a
>Terminal de
données prêt
Terre signal
Réception
de données
(vers DTE)
Émission de
données (à
partir du DTE)
b
Prêt à émettre
b
>Prêt à émettre
c
indicateur d'appel
Description
Réception de
données +
Réception de données -
Émission de données +
RUGGEDCOM RX1511
