RUGGEDCOM RX1511
Manuel d'installation, 04/2022, C79000-G8977-1056-22
Remarque
Pour des connexions sûres et fiables en cas de chocs ou de vibrations
importants, utilisez des cosses à anneau M3.5 d'un diamètre extérieur maximum
de 7 mm (0.28 in). Assurez-vous qu'aucun métal nu n'est exposé au-delà du
couvercle de sécurité.
Connectez le fil positif de la source d'alimentation à la borne positive/live (+/L)
du bornier.
Connecter le câble moins de la source d'alimentation à la borne neutre/moins (-/
N) du bornier.
Pour les borniers à vis, installez le cache de protection.
Vis
1
Cache de protection
2
Bornier à vis
3
RUGGEDCOM RX1511 Appareil
4

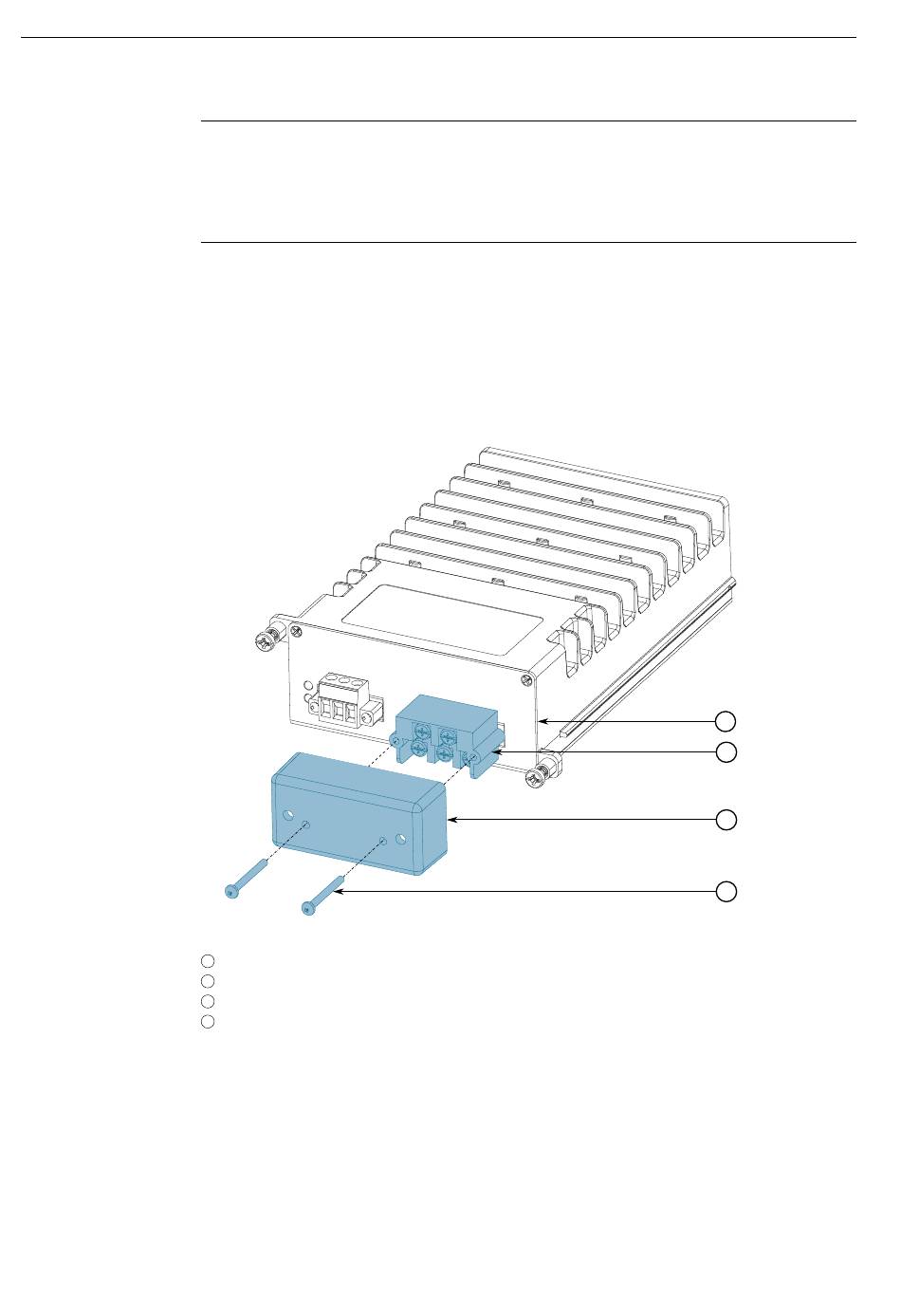

Figure 2.6
Assemblage du cache de protection
À l'aide d'un câble tressé ou d'un autre câble de mise à la terre approprié,
connectez la borne de terre à la connexion de terre du boîtier.
2.5.1 Connexion d'une alimentation CA/CC haute tension
Installation de l'appareil
4
3
2
1
