Levelflex FMP56, FMP57
Endress+Hauser
Mise en service via le menu de configuration (afficheur local, FieldCare)
10.5 Configuration de la mesure de niveau
R
LN

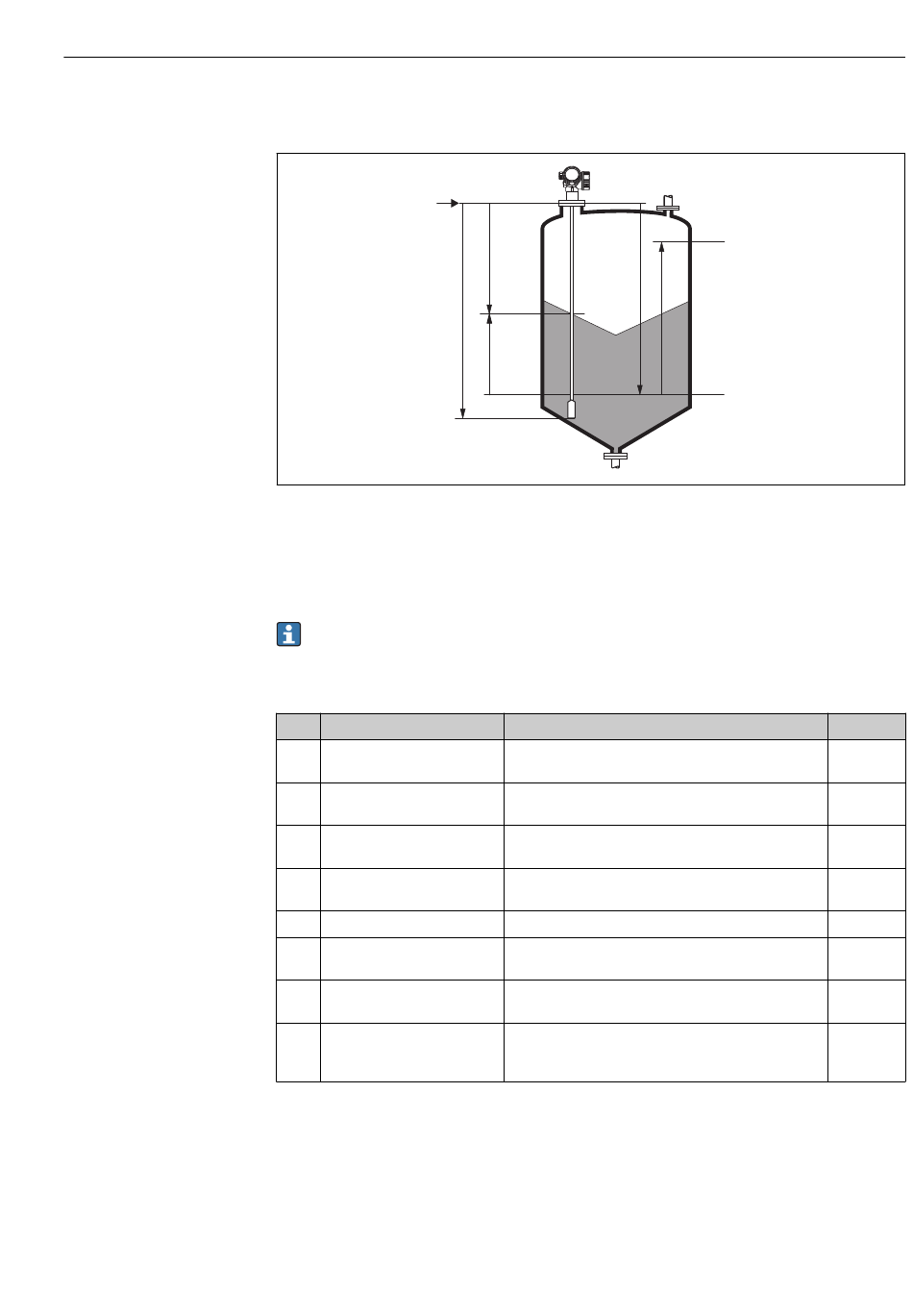

 29 Paramètres de configuration pour la mesure de niveau dans les solides
LN = Longueur de sonde
D = Distance
L = Niveau
Si le coefficient diélectrique est inférieur à 7 pour les sondes à câble, il n' e st pas
possible d' e ffectuer une mesure à proximité du contrepoids. Dans ce cas, l' é talonnage
vide E doit être au maximum de LN - 250 mm (LN - 10 in).
Etape Paramètres
1 Configuration → Unité de
longueur
2 Configuration → Caract.
réservoir
3 Configuration → Distance du
point zéro
4 Configuration → Plage de
mesure
5 Configuration → Niveau
6 Configuration → Distance
7 Configuration → Qualité signal
8 Configuration → Suppression →
Confirmation distance
D
E
L
R = Point de référence de la mesure
E = Etalonnage vide (= point zéro)
F = Etalonnage plein (= plage de mesure)
Action
Sélectionner l' u nité de longueur.
Sélectionner les propriétés de la cuve.
Entrer la distance "vide" E (distance entre le point de
référence R et la marque 0%).
Entrer la distance "plein" F (distance entre les marques
0% et 100%).
Affichage du niveau mesuré L.
Affichage de la distance D entre le point de référence R
et le niveau L.
Affichage de la qualité du signal de l' é cho de niveau
évalué.
Comparer la distance affichée avec la valeur effective
pour démarrer l' e nregistrement d' u ne courbe de
mapping.
100%
F
0%
A0012838
Description
(→  126)
(→  126)
(→  127)
(→  127)
(→  128)
(→  128)
(→  129)
(→  130)
