Levelflex FMP56, FMP57
Endress+Hauser
6.2 Conditions de montage

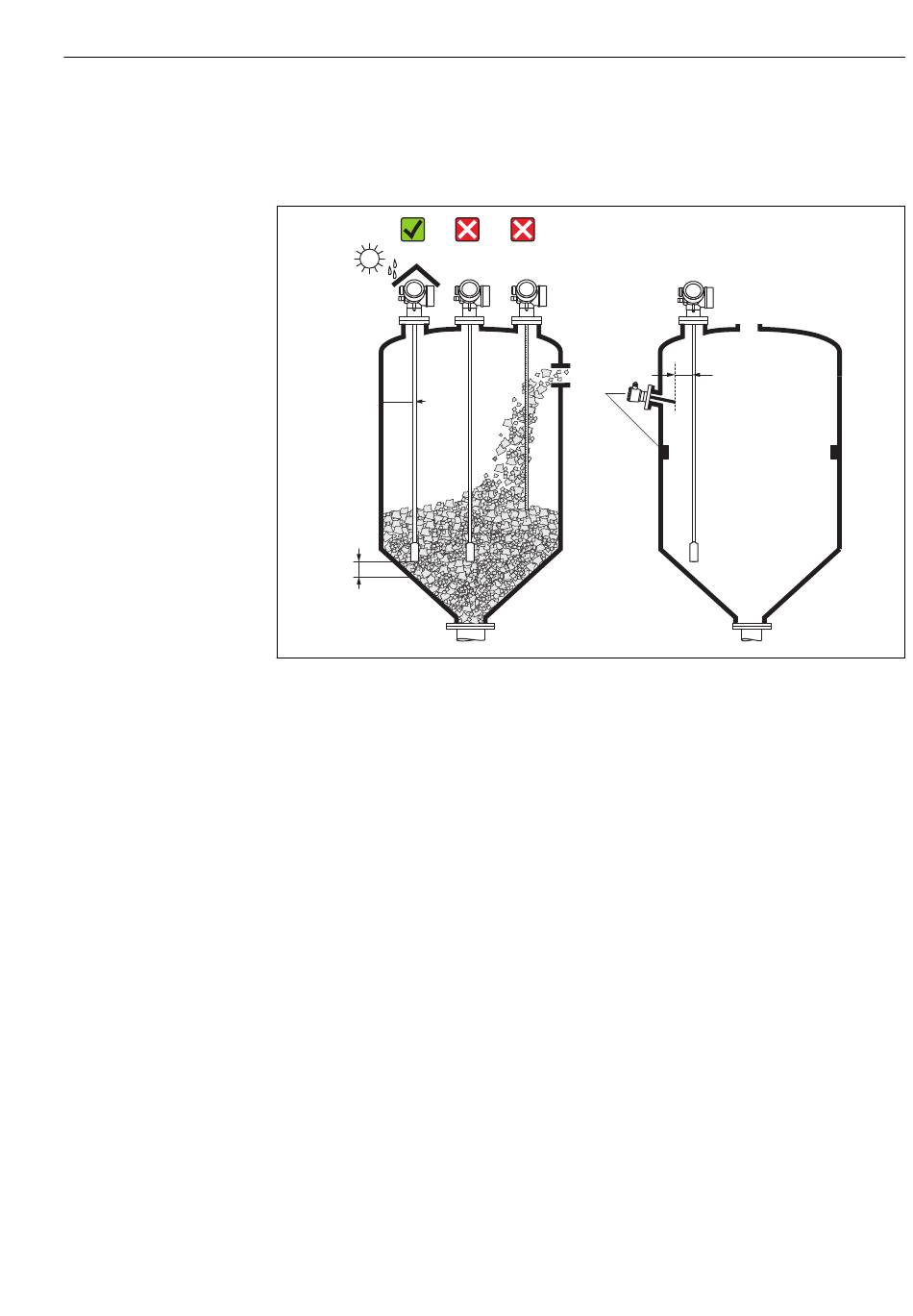

6.2.1 Position de montage appropriée
1
A
C
Distances de montage
• Distance (A) entre les sondes à câble et à tige et la paroi de la cuve :
– dans le cas de parois métalliques lisses : > 50 mm (2 in)
– dans le cas de parois en matière synthétique : > 300 mm (12 in) des parties
métalliques à l' e xtérieur de la cuve
– dans le cas de parois en béton : > 500 mm (20 in), sinon la gamme de mesure
admissible peut être réduite.
• Distance (B) entre les sondes à tige et les éléments internes (3) : > 300 mm (12 in)
• Distance (C) entre l' e xtrémité de la sonde et le fond de la cuve :
– Sonde à câble : > 150 mm (6 in)
– Sonde à tige : > 10 mm (0,4 in)
Conditions supplémentaires
• Lorsque l' a ppareil est monté en extérieur, il peut être protégé contre les intempéries au
moyen d' u n capot de protection climatique (1).
• Dans les cuves métalliques, il est préférable de ne pas monter la sonde au milieu (2), car
cela augmente les échos parasites.
S' i l n' e st pas possible d' é viter de monter la sonde au milieu, il est impératif d' e ffectuer une
suppression des échos parasites (mapping) après la mise en service.
• Ne pas monter la sonde dans la veine de remplissage (3).
• Eviter que la sonde à câble ne se plie pendant le montage ou pendant son
fonctionnement (par ex. par un mouvement de produit contre la paroi) en choisissant un
emplacement de montage approprié.
• La sonde doit être inspectée régulièrement en cours de fonctionnement pour s' a ssurer
qu' e lle n' e st pas endommagée.
2 3
4
Montage
B
A0012851-FR
27
