Montage
28
Dans le cas des sondes à câble en suspension libre, la distance entre le câble de la
sonde et les éléments internes ne doit pas chuter sous les 300 mm (12 in) à cause
des mouvements du produit. Un contact intermittent entre le poids de la sonde et le
cône de la cuve n' a toutefois aucune influence sur la mesure, tant que le coefficient
diélectrique est d' a u moins CD = 1,8.
Si le boîtier est monté dans un renfoncement (par ex. dans une dalle en béton), il faut
laisser une distance minimum de 100 mm (4 in) entre le couvercle du compartiment
de raccordement/compartiment de l' é lectronique et la paroi. Sinon le compartiment de
raccordement/compartiment de l' é lectronique ne sera plus accessible après le
montage.
6.2.2 Montage dans un espace réduit

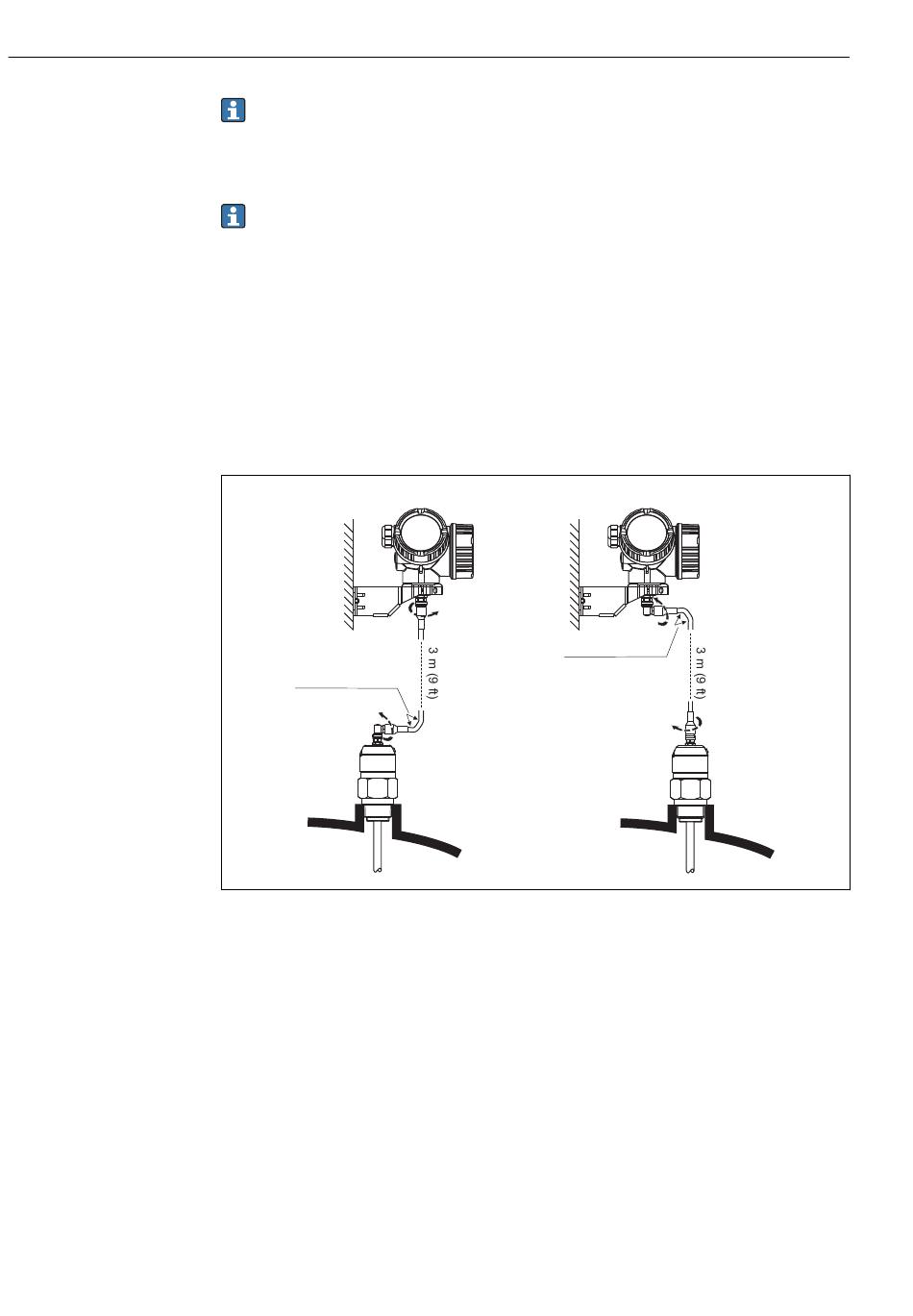

Montage avec sonde déportée
La version avec sonde déportée est appropriée pour les espaces de montage réduits. Dans
ce cas, le boîtier de l' é lectronique est monté séparément de la sonde.
= 100 mm (4")
r
min
6 Nm
A Connecteur coudé sur la sonde
B Connecteur coudé sur le boîtier de l' é lectronique
• Version du Levelflex (voir structure du produit) :
Caractéristique 600 "Construction de la sonde", option MB "Capteur déporté, 3m câble"
(→  21)
• Pour cette version, le câble de raccordement est compris dans la livraison.
– Longueur : 3 m (9 ft)
– Rayon de courbure minimal : 100 mm (4 inch)
• Pour cette version, le support de montage pour le boîtier de l' é lectronique est compris
dans la livraison. Possibilités de montage :
– Montage mural
– Montage sur mât ou sur tube avec diamètre 42 ... 60 mm (1-1/4 ... 2 inch)
• Le câble de raccordement est équipé d' u n connecteur droit et d' u n connecteur coudé à
90°. Selon les conditions du site, le connecteur coudé peut être raccordé à la sonde ou au
boîtier de l' é lectronique.
A
6 Nm
r = 100 mm (4")
min
Levelflex FMP56, FMP57
B
6 Nm
6 Nm
Endress+Hauser
A0014794
