3. Module I/O
3.5
Codeur
3-16
En règle générale, Festo recommande la connexion d'un codeur.
Nota
Utiliser exclusivement un câble blindé.
•
Utiliser un blindage de faible impédance des deux côtés
•
pour le raccordement à la terre.
En cas d'exigences élevées quant à la précision des lon
gueurs de pièce de contrôle, il est possible de brancher au
connecteur ENCODER un générateur d'impulsions rotatif pour
déterminer la vitesse du convoyeur (Accessoires
è www.festo.com/catalogue).

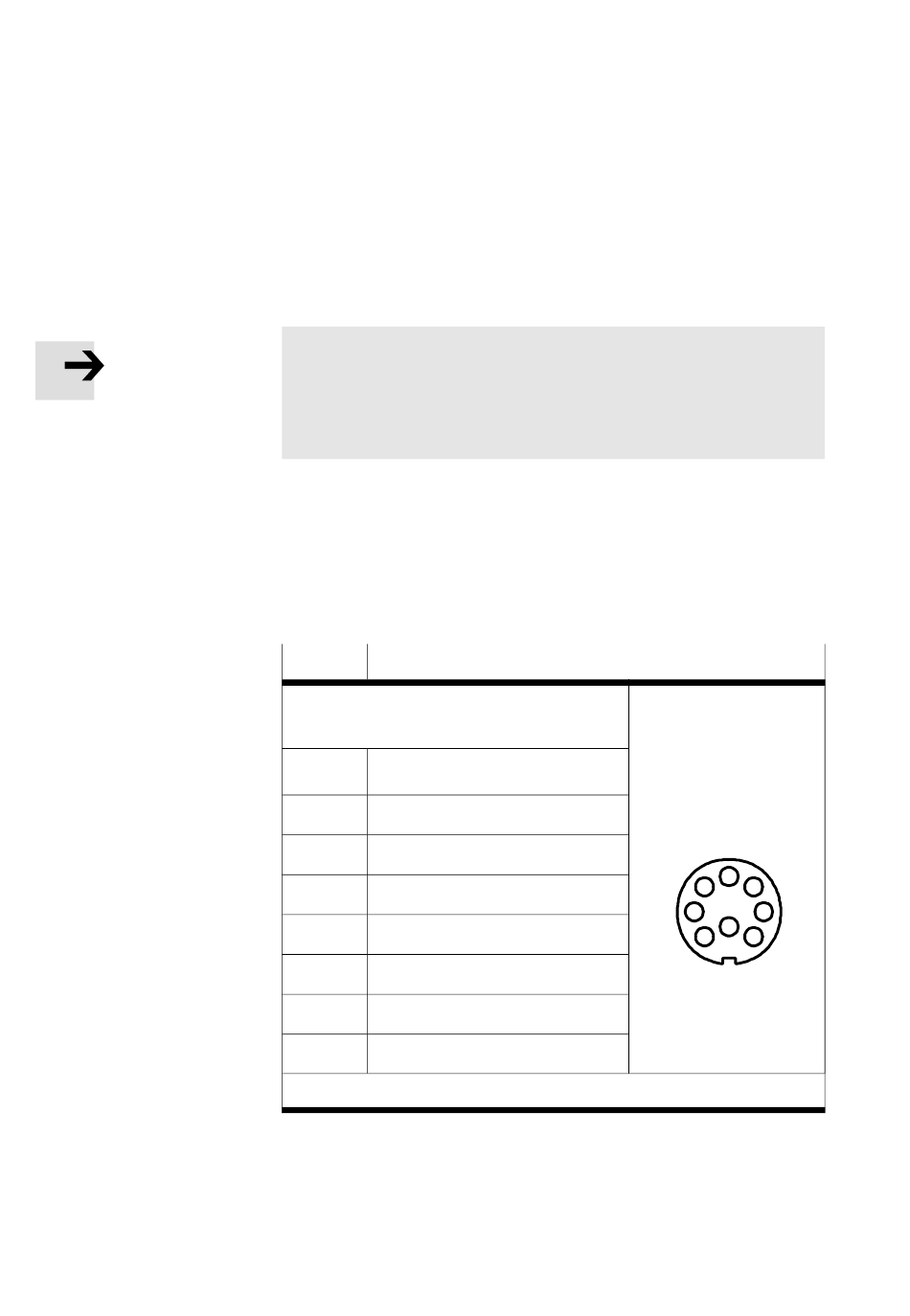

Broche
Connecteur femelle ENCODER
Interface pour générateur d'impulsions
rotatif selon la spécification RS 485
1
A+
2
n.c.
3
B+
4
A-
5
B-
6
Alimentation 5 V
7
GND
8
n.c.
1)
Puissance maximale admissible 180 mA
Tab. 3/5 : Connecteur femelle ENCODER
4
1
6
1)
Festo GDCA-CHB-C-N fr 1508e Français
2
5
8
3
7
