Câblage
12
Borne Occupation des bornes
96 Masse pour entrées état digitales
97 + entrée état digitale 1
197 + entrée état digitale 2
297 + entrée état digitale 3
397 + entrée état digitale 4
31 + sortie analogique
32 Masse sortie analogique
33 + sortie digitale
34 Masse sortie digitale
91 24 V alimentation capteur 2
92 Masse alimentation capteur 2
Option entrée universelle
A la place de l'entrée courant, l'appareil peut être équipé en option d'une entrée universelle.

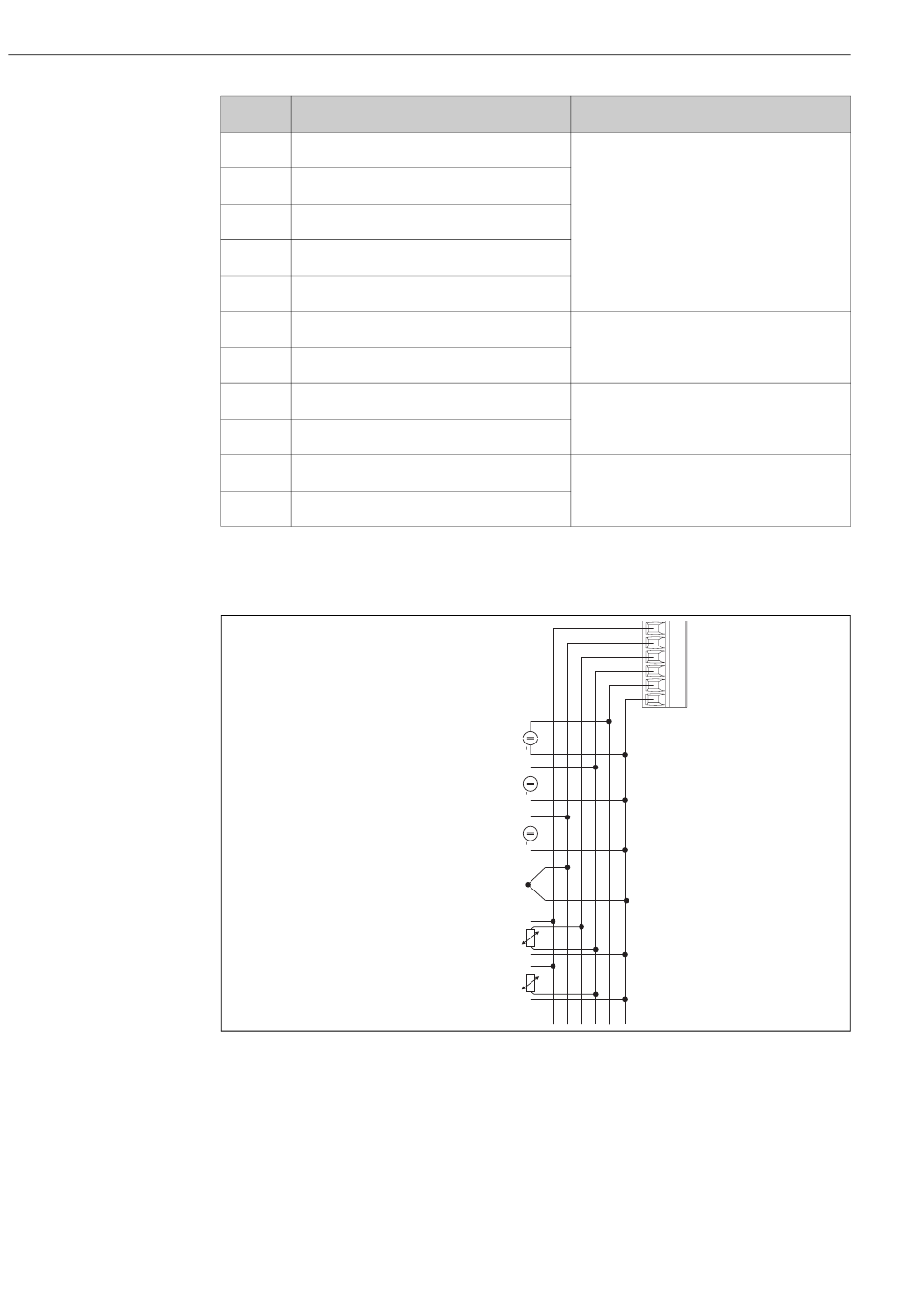

Fig. 5 : Occupation des bornes entrée universelle
Entrée courant
+
0...20 mA
Entrée tension
+
+/- 1 V
Entrée tension
+
+/- 30 V
Thermocouples
Thermorésistances
4 fils
3 fils
Nature
Entrées digitales
Sortie analogique (option)
Sortie digitale (option)
Alimentation de transmetteur
