Câblage
10
4 Câblage
4.1 Câblage en bref

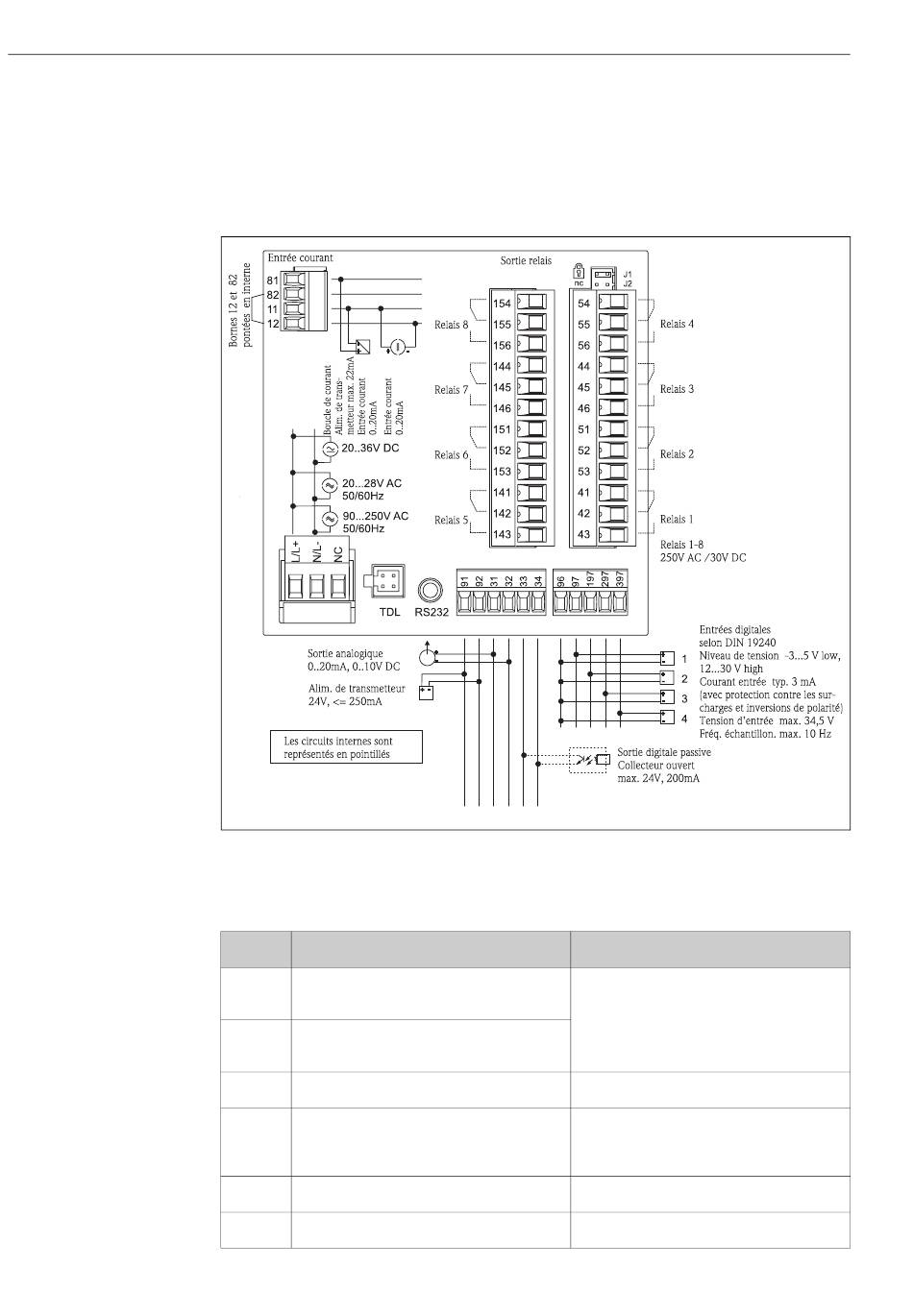

Fig. 4 : Occupation des bornes de l'indicateur de process (entrée universelle s. Seite 12)
Occupation des bornes
Borne Occupation des bornes
L/L+ L pour AC
L+ pour DC
N/L- N pour AC
L- pour DC
NC Non raccordé
J1 Cavalier pour le verrouillage de la commande de
l'appareil. Si le cavalier est embroché sur J1 la con-
figuration ne peut pas être modifiée.
J2 Non raccordé
11 signal + 0/4 à 20mA
Nature
Alimentation principale
!
Remarque !
L'appareil peut être configuré avec Readwin
via RS232, même si le cavalier est placé sur J1.
