Altrad BELLE RTX RAMMERS Manuel De L'opérateur page 31

14
7
34
47
46
6
49
3

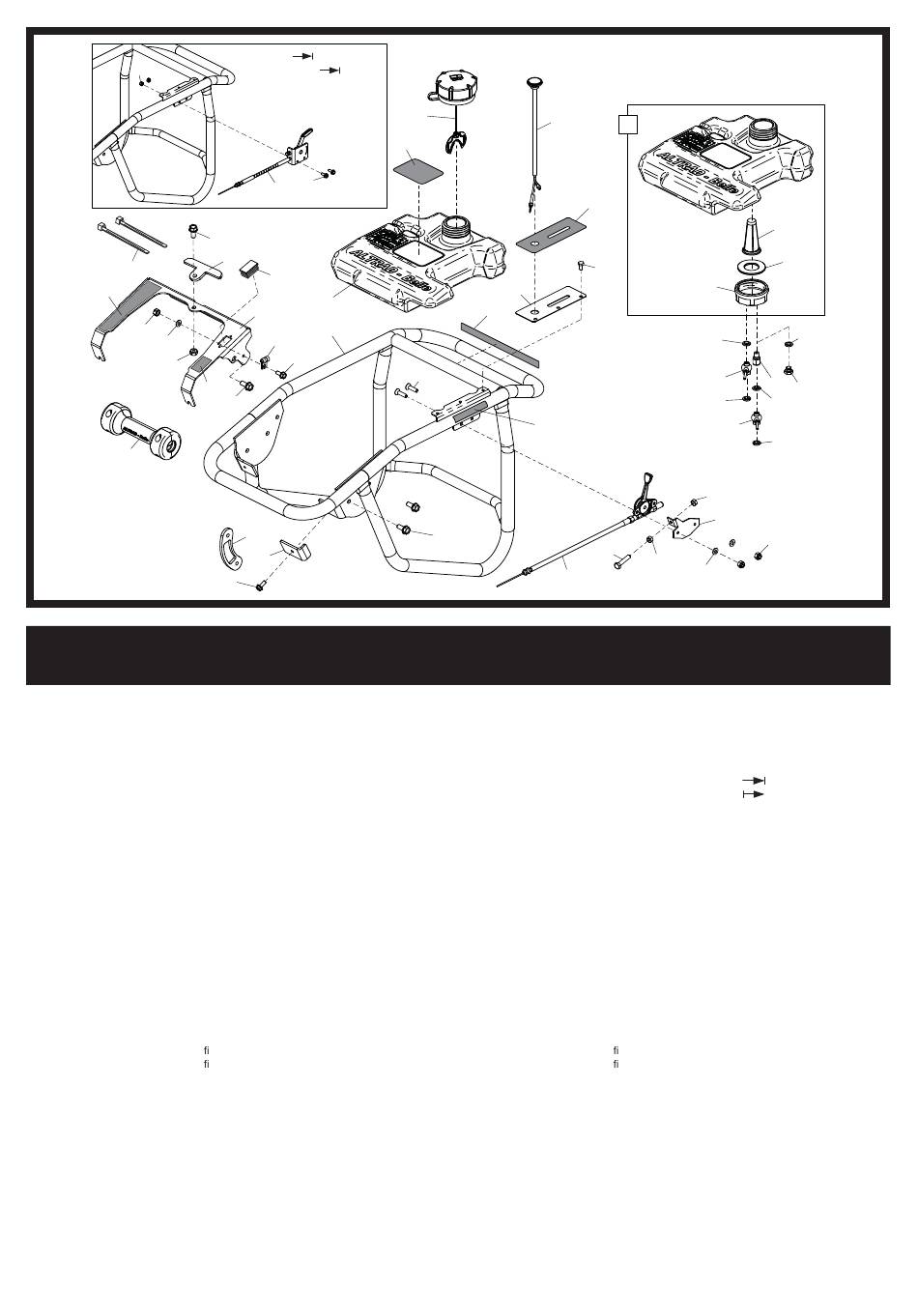

Handle Assembly, Ensemble Poignée,
Cto. de Manillar, Conj. do Punho
1 980/02000 ......Fuel Tank Assembly ......... Ensemble réservoir de carburant ...... Tanque de combustible, completo .....Depósito de Combustível Completo ................................................1
1 980/01100 ......Fuel Tank Assembly ......... Ensemble réservoir de carburant ...... Tanque de combustible, completo .....Depósito de Combustível Completo ... North America .....................1
980/01400 ......Handle .............................. Guidon ................................... Manillar ...................................Punho ............................................ RTX 50 ................................1
2
980/01000 ......Handle .............................. Guidon ................................... Manillar ...................................Punho ............................................ RTX 66 & 74 .......................1
2
980/04000 ......Handle .............................. Guidon ................................... Manillar ...................................Punho ............................................ RTX 80D .............................1
2
3 980/02100 ......Transport Roller ................ Roue de Transport ................. Rodillo de Transporte ..............Rolete de Transporte ..................................................................1
4 980/99967 ......Bracket Assemblty ............ Patte de montage .................. Escuadra .................................Suporte ..........................................
4 980/99992 ......Bracket Assemblty ............ Patte de montage .................. Escuadra .................................Suporte ..........................................
5 7/8037 ............Screw ................................ Vis .......................................... Tornillo ....................................Parafuse ........................................ M8 x 20 ...............................7
6 8/8002 ............Nut .................................... Ecrou...................................... Tuerca .....................................Porca ............................................. M8 x 20 ...............................1
3/6005 ............Cable Tie .......................... Serre-câble ............................ Unión cable .............................Tirante de Cabo ..........................................................................2
7
8 41/00018 ........Cap ................................... Capuchon .............................. Casquete .................................Tampa ........................................................................................1
9 980/99951 ......Clamp ............................... Serrage .................................. Mordaza ..................................Grampo ......................................................................................1
10 3/4043 ............Cap ................................... Capuchon .............................. Casquete .................................Tampa ........................................................................................1
11 70/0258 ..........Emergency Stop Button .... Bouton d'Arrêt d'Urgence ...... Botón de parada de emergencia ..Botão de parada de emergência ... RTX 50, 66 & 74 .................1
980/99952 ......Throttle Plate .................... Plaque d'Accélérateur ............ Placa .......................................Placa ............................................. RTX 50, 66 & 74 .................1
12
13 7/6023 ............Screw ................................ Vis .......................................... Tornillo ....................................Parafuse ........................................ RTX 50, 66 & 74 .................3
14 8/6002 ............Nut .................................... Ecrou...................................... Tuerca .....................................Porca ............................................. RTX 50, 66 & 74 .................2
14 8/6006 ............Nut .................................... Ecrou...................................... Tuerca .....................................Porca ............................................. RTX 80D .............................1
15 4/6001 ............Washer ............................. Rondelle ................................. Arandela ..................................Anilha ............................................ M6 .......................................2
16 6/0228 ............Valve ................................. Soupape ................................ Válvula ....................................Válvula ........................................... RTX 50, 66 & 74 .................1
17 7/6059 ............Screw ................................ Vis .......................................... Tornillo ....................................Parafuse ........................................ RTX 50, 66 & 74 .................3
17 7/6061 ............Screw ................................ Vis .......................................... Tornillo ....................................Parafuse ........................................ RTX 80D .............................1
18 980/99947 ......Bracket ............................. Patte de montage .................. Escuadra .................................Suporte .......................................................................................1
19 6/2014 ............Plug .................................. Bougie ................................... Tapón ......................................Bujão ............................................. RTX 50, 66 & 74 .................1
20 5/0018 ............Seal .................................. Joint d'étanchéité ................... Obturador ................................Vedação ........................................ RTX 50, 66 & 74 .................3
21 980/05000 ......Throttle Retro t Kit ............ Kit D'adaptation Gaz .............. Kit de Actualización del Acelerador ....Kit Retro t Acelerador ................... RTX 50 ................................1
21 980/05100 ......Throttle Retro t Kit ............ Kit D'adaptation Gaz .............. Kit de Actualización del Acelerador ....Kit Retro t Acelerador ................... RTX 66 & 74 .......................1
23 158/99911 ......Banjo Fitting ...................... Raccord banjo ........................ Racor banjo .............................Banjo montagem ........................... 1/8" ......................................1
24 800/99794 ......Decal ............................... Autocollant ............................ Rótulo .....................................Decalque ....................................... RTX 50 ................................1
24 800/99795 ......Decal ............................... Autocollant ............................ Rótulo .....................................Decalque ....................................... RTX 66 ................................1
24 800/99796 ......Decal ............................... Autocollant ............................ Rótulo .....................................Decalque ....................................... RTX 74 ................................1
24 800/99523 ......Decal ............................... Autocollant ............................ Rótulo .....................................Decalque ....................................... RTX 80D .............................1
25 800/99626 ......Decal ............................... Autocollant ............................ Rótulo .....................................Decalque ....................................................................................1
21/0310 ..........Fuel Filter ......................... Filtre à carburant .................... Filtro de combustible ...............Filtro de Combustível .................................................................1
28
29 5/0083 ............Seal .................................. Joint d'étanchéité ................... Obturador ................................Vedação .....................................................................................1
30 980/99943 ......Cap ................................... Capuchon .............................. Casquete .................................Tampa ........................................................................................1
980/99948 ......Plate ................................. Plaque .................................... Placa .......................................Placa ............................................. RTX 66 & 74 .......................1
31
980/99946 ......Plate ................................. Plaque .................................... Placa .......................................Placa ............................................. RTX 50 ................................1
31
32 800/99524 ......Decal ............................... Autocollant ............................ Rótulo .....................................Decalque ....................................................................................1
33 800/99513 ......Decal ............................... Autocollant ............................ Rótulo .....................................Decalque ....................................................................................1
34 800/99631 ......Decal ............................... Autocollant ............................ Rótulo .....................................Decalque ....................................... RTX 50, 66 & 74 .................1
34 800/99525 ......Decal ............................... Autocollant ............................ Rótulo .....................................Decalque ....................................... RTX 80D .............................1
RTX 50 = 205640
RTX 66 & 74 = 205657
21 17
5
9
10
1
4
2
44
45
5
31
18
17
RTX 50, 66, 74 & 80D
8
11
24
12
32
43
33
5
38
300
1
25
13
30
37
35
36
23
42
48
41
42
39
1-01
28
29
20
16 19
20
36
40
210163 .......................1
210164 .......................1
