Câblage et raccordements
6.2
Module de commande
Le module de commande de l'onduleur comporte principalement la carte de commande et les
cartes (voir Figure 6-13 et Figure 6-20) insérées dans les cinq emplacements pour cartes (A à E) de
la carte de commande. Cette dernière est raccordée au module de puissance par un connecteur D
(1).

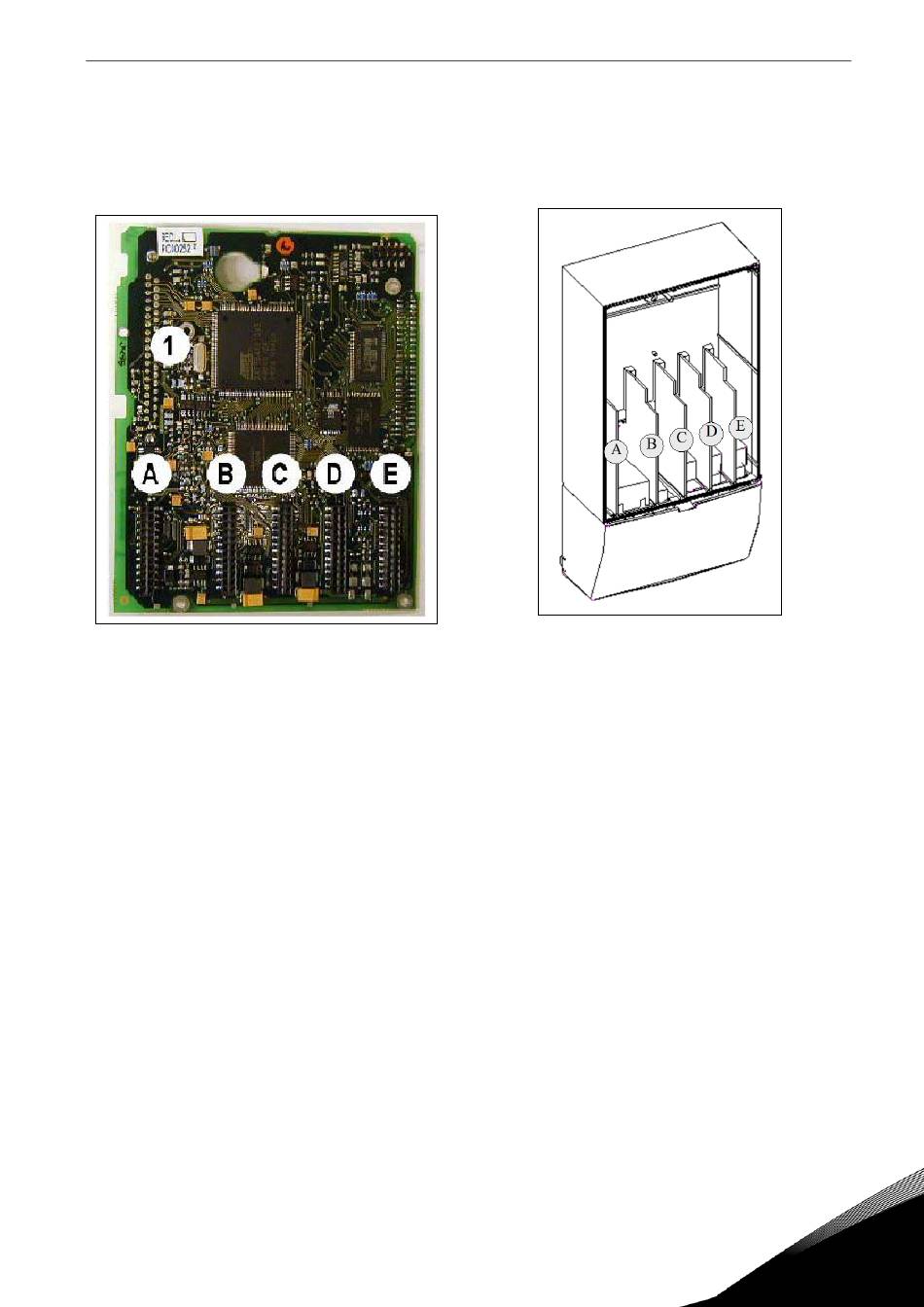

Figure 6-13. Carte de commande
En général, en sortie d'usine, le module de commande de l'onduleur comporte au moins deux cartes
de base (carte d'E/S et carte de sorties relais) insérées normalement dans les emplacements A et B.
Sur les pages suivantes, nous illustrons l'emplacement des bornes d'E/S de commande et des
sorties relais des deux cartes de base, le
Les cartes d'E/S prémontées en usine sont signalées dans la référence de l'appareil. Consultez le
manuel des cartes optionnelles Vacon NX (700.002 723) pour des détails.
La carte de commande peut être alimentée par une source externe (+24V) en raccordant celle-ci sur
la borne bidirectionnelle n° 6 (voir Tableau 6-9). Cette tension suffit à maintenir le bus de terrain
actif et à régler les paramètres.
Nota : Si les entrées +24V de plusieurs onduleurs sont connectées en parallèle, il est recommandé
d'utiliser une diode de protection sur la borne nº 6 pour éviter tout courant inverse qui pourrait
endommager la carte de commande.
24-hour support: +358-(0)40-8371 150 • Email: vacon@vacon.com
Figure 6-14 Emplacements pour cartes de
base et optionnelles sur la carte de
commande
schéma de câblage
et décrivons les
VACON • 53
signaux de
commande.
6
