4.1.1.2 Distributeurs
Le terminal de distributeurs peut être équipé des distributeurs suivants :
– Distributeurs 5/2
– Distributeurs 5/3
– 2x distributeurs 3/2
– 2x distributeurs 2/2
Les logements de distributeur non occupés doivent être fermés avec des plaques d'obturation.
4.1.1.3 Distributeurs de mise en pression progressive avec surveillance de la pression
2 3
1
10
9

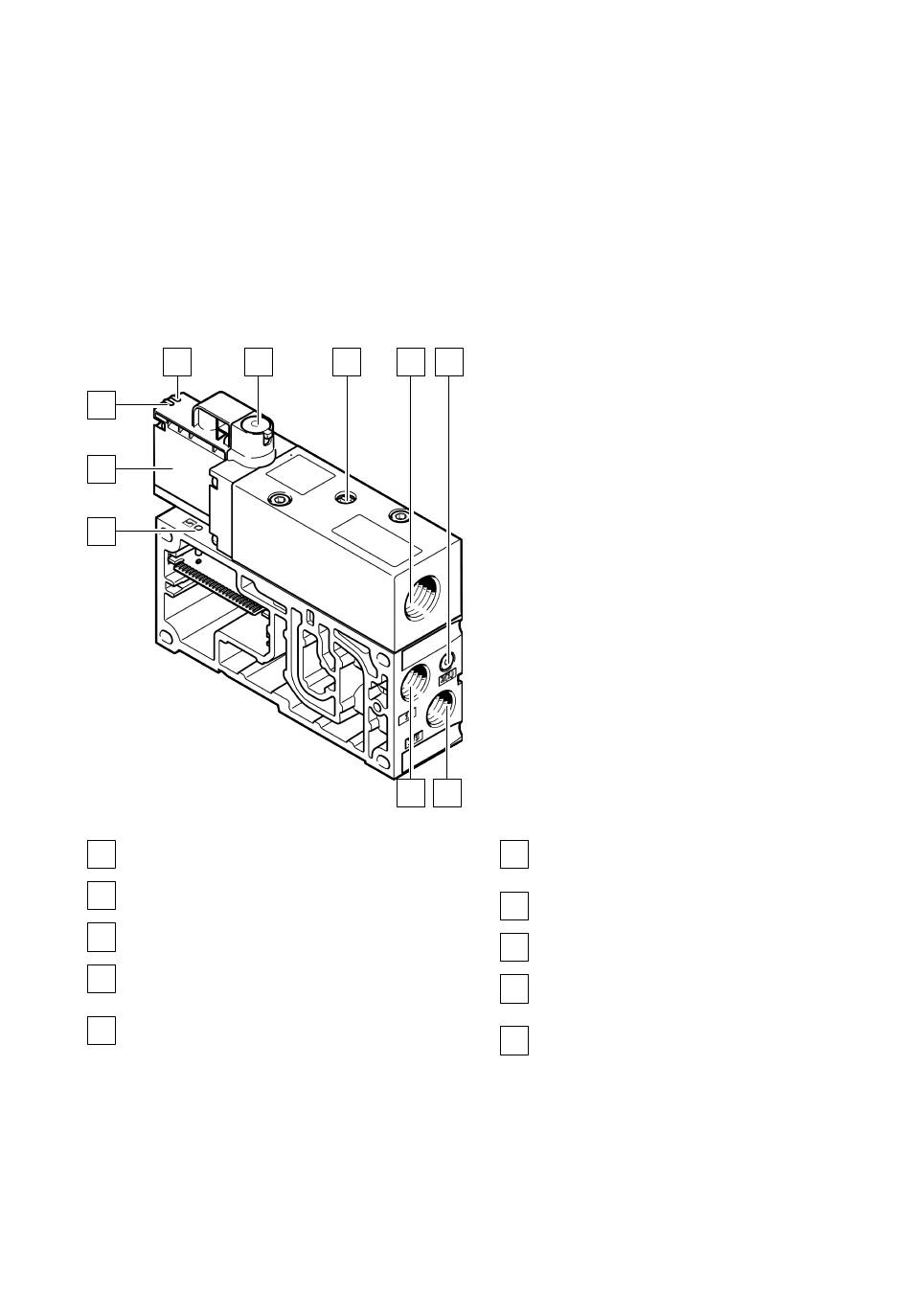

Fig. 2 : Distributeur de mise en pression progressive
1
LED de la bobine 14
2
LED du manocontact
3
Commande manuelle auxiliaire (en option)
4
Vis d'étranglement pour la durée de mise
sous pression
5
Raccord d'échappement, canal (1)
Le distributeur de mise en pression progressive peut être utilisé pour les applications suivantes :
– mise en pression réglable à deux paliers de la pression de travail
– mise en pression à un palier de l'alimentation en air de commande depuis le raccord (1), en fonction
de la variante du distributeur de mise en pression progressive
– Mise à l'échappement de la pression de travail
Festo — VTSA-F-CB — 2021-06a
4 5 6
8 7
6
7
8
9
10
Raccord pour le prélèvement de pression
au niveau du canal commuté (1)
Raccord d'échappement, canal (3/5)
Raccord d'alimentation, canal (1)
LED d'erreur générale du distributeur de
mise en pression progressive
Pilotage avec manocontact
