Réglage Du Ressort De Compensation; Utilisation De La Béquille De L'unité De Coupe - Toro 03679 Manuel De L'utilisateur

4
Réglage du ressort de
compensation
Aucune pièce requise
Procédure
Le ressort de compensation transfère aussi le poids
du rouleau avant au rouleau arrière
évite la formation d'ondulations à la surface de la
pelouse.
Important:
Effectuez le réglage des ressorts
quand l'unité de coupe est monté sur le groupe de
déplacement, dirigé droit devant et abaissé au sol.
1. Vérifiez que la goupille fendue est insérée dans
le trou de la tige de ressort

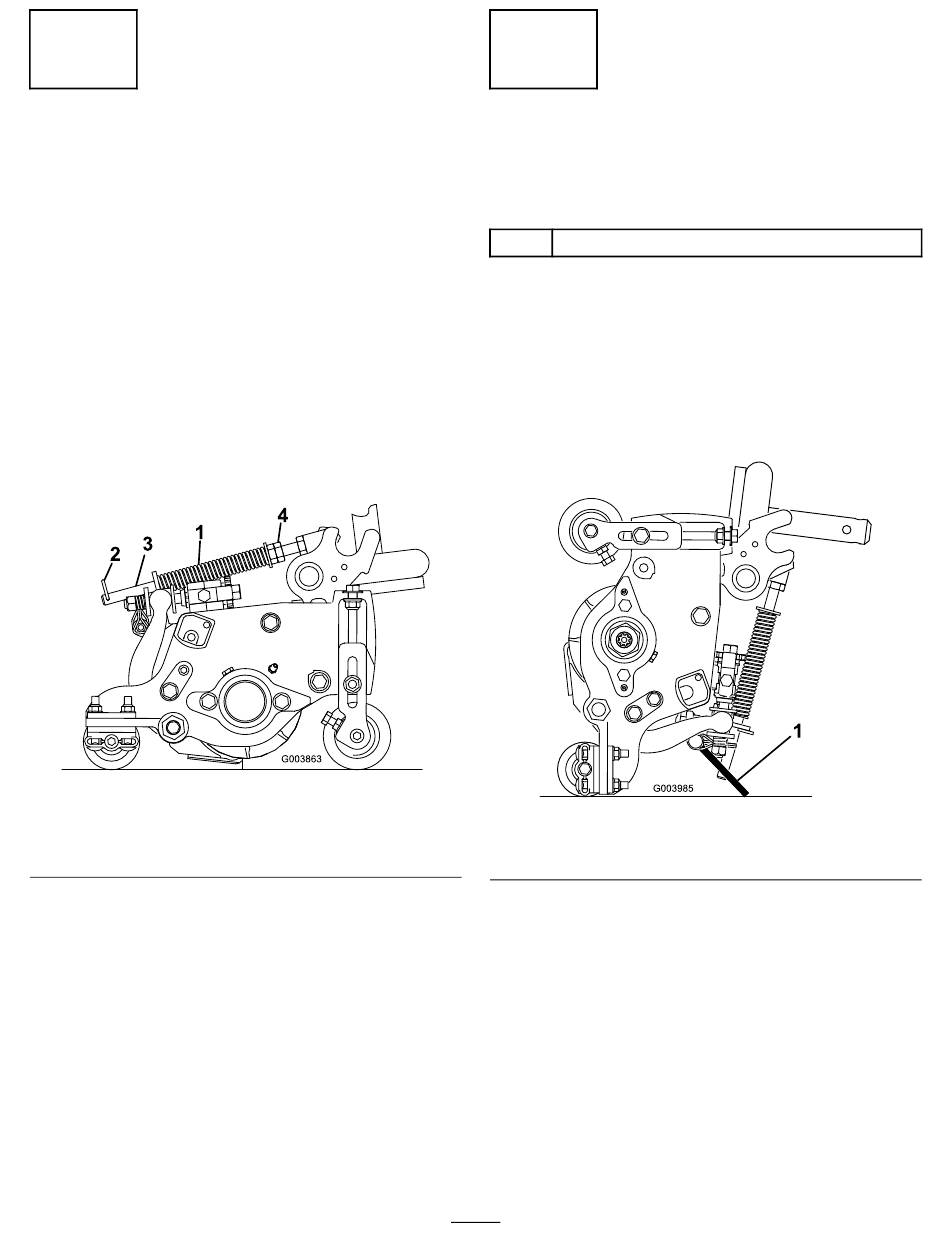

Figure 14
1. Ressort de compensation
2. Goupille fendue
2. Serrez les écrous hexagonaux sur l'extrémité
avant de la tige de ressort jusqu'à ce que la
longueur du ressort comprimé soit égale à
12,7 cm sur les unités de coupe de 12,7 cm ou
à 15,9 cm sur les unités de coupe de 17,5 cm
(Figure 14).
Remarque:
Si vous travaillez sur un terrain
accidenté, réduisez la longueur du ressort
de 12,7 mm. Cela a pour effet de réduire
légèrement la fonction de suivi du relief du
terrain.
(Figure 14). Cela
(Figure 14).
g003863
3. Tige de ressort
4. Écrous hexagonaux
5
Utilisation de la béquille de
l'unité de coupe
Pièces nécessaires pour cette opération:
1 Béquille de l'unité de coupe
Procédure
Chaque fois que vous devez basculer l'unité de coupe
pour exposer la contre-lame et le cylindre, utilisez la
béquille pour soutenir l'arrière de l'unité et empêcher
ainsi les écrous situés à l'arrière des vis de réglage de
la barre d'appui de reposer sur la surface de travail
(Figure 15).
1. Béquille de l'unité de coupe
Fixez la béquille au support de chaîne avec la goupille
à fermoir (Figure 16).
15
Figure 15
g003985
