OWNER'S MANUAL
BENUTZERHANDBUCH
GEBRUIKERSHANDLEIDING
LE MANUEL DU PROPRIÉTAIRE
Electric Bicycle
epowered by
IT IS IMPORTANT TO READ THE WARNINGS AND INSTRUCTIONS IN THIS MANUAL BEFORE RIDING YOUR NEW BICYCLE.
LESEN SIE SÄMTLICHE WARNHINWEISE UND ANWEISUNGEN IN DIESER BEDIENUNGSANLEITUNG VOR DER ERSTEN FAHRT MIT
IHREM NEUEN BIKE GRÜNDLICH DURCH.
HET IS BELANGRIJK DE WAARSCHUWINGEN EN INSTRUCTIES IN DEZE HANDLEIDING TE LEZEN VÓÓR U MET UW NIEUWE FIETS RIJDT.
IL EST IMPORTANT DE LIRE LES MISES EN GARDE ET INSTRUCTIONS CONTENUES DANS CE MANUEL AVANT D'UTILISER VOTRE
NOUVEAU VÉLO.
Active Line, Cruise

Publicité

Table des Matières
loading

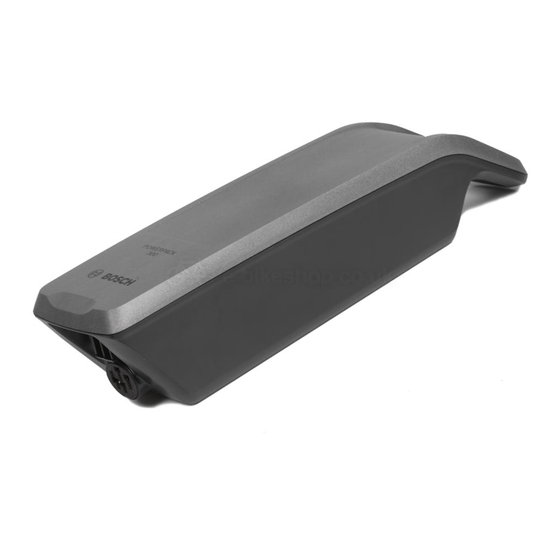

Manuels Connexes pour Bosch PowerPack 300

Sommaire des Matières pour Bosch PowerPack 300

  • Page 1 OWNER’S MANUAL BENUTZERHANDBUCH GEBRUIKERSHANDLEIDING LE MANUEL DU PROPRIÉTAIRE Electric Bicycle epowered by Active Line, Cruise IT IS IMPORTANT TO READ THE WARNINGS AND INSTRUCTIONS IN THIS MANUAL BEFORE RIDING YOUR NEW BICYCLE. LESEN SIE SÄMTLICHE WARNHINWEISE UND ANWEISUNGEN IN DIESER BEDIENUNGSANLEITUNG VOR DER ERSTEN FAHRT MIT IHREM NEUEN BIKE GRÜNDLICH DURCH.
  • Page 3 Drive Unit | Intuvia | PowerPack 300 | PowerPack 400 | Charger 0 275 007 020 | 0 275 007 022 | 1 270 020 906 | 0 275 007 907 | 0 275 007 509 | 0 275 007 510 | 0 275 007 513 | 0 275 007 514...
  • Page 4 TURBO SPORT TOUR KM/H PMWH KM/H Reichweite 0 276 001 SAI | (14.8.13) Bosch eBike Systems...
  • Page 5 Bosch eBike Systems 0 276 001 SAI | (14.8.13)
  • Page 6 C7 C6 0 276 001 SAI | (14.8.13) Bosch eBike Systems...
  • Page 7 7° Bosch eBike Systems 0 276 001 SAI | (14.8.13)
  • Page 8 For safe operation see manual. Risk of electric shock. Dry location use only. Charge only batteries of WARNING the Bosch eBike Systems. Other batteries may burst causing personal damage. Do not replace the plug Active/Performance Line assembly as risk of fire or electric shock may result.
  • Page 9 Bosch eBike Systems 0 276 001 SAI | (14.8.13)
  • Page 10 0 276 001 SAI | (14.8.13) Bosch eBike Systems...
  • Page 11 Drive Unit | Intuvia | PowerPack 300 | PowerPack 400 | Charger 0 275 007 020 | 0 275 007 022 | 1 270 020 906 | 0 275 007 907 | 0 275 007 509 | 0 275 007 510 | 0 275 007 513 | 0 275 007 514...

  • Page 12: I Mportant To Read Before The First Ride

    Failure to follow these instructions may result in damage to your battery pack and may require battery pack replacement: • Only charge the battery pack with the included Bosch charger. • When not using the battery pack for a longer period, charge it to approx. 60 % (3 to 4 LEDs lit on the charge-control indicator).
  • Page 13 • Store the battery pack in a dry, well-ventilated location. Protect the battery pack against moisture and water. • Under unfavourable weather conditions, it is recommended e.g. to remove the battey pack from the bike and store it in an enclosed location until being used again. •...

  • Page 14: Safety Notes

    8 Protective cap of USB port packs can lead to injuries and pose a fire hazard. When us- 9 Drive unit ing other battery packs, Bosch shall not assume any liabil- 10 Operating unit ity and warranty. 11 Display-function button “i” on the operating unit ...

  • Page 15: Technical Data

    For inserting and removing the battery pack in/from the eBike, assistance mode On/Off”, page English–4). The motor out- please read and observe the battery pack operating instruc- put depends on the settings of the HMI. tions. Bosch eBike Systems 0 276 001 SAI | (14.8.13)
  • Page 16 When the HMI is removed from holder 4, the last indicated as- from the battery pack’s LEDs. sistance level is stored; the motor-output indicator a remains empty. 0 276 001 SAI | (14.8.13) Bosch eBike Systems...
  • Page 17 (not changeable). – “odometer”: Display of the total distance travelled with – “wheel circum.”: You can change this value pre-set by the the eBike (not resettable) manufacturer by ±5%. Bosch eBike Systems 0 276 001 SAI | (14.8.13)
  • Page 18 Communication error among the Have connections and contacts checked components Internal time-out error Restart the system. If the problem persists, contact your Bosch eBike dealer. Internal battery pack of HMI empty Charge HMI (in holder or via USB port) Internal error of the drive unit Restart the system.

  • Page 19: Power Supply Of External Devices Via Usb Connection

    Switch off the eBike system. Remove the battery pack and reinsert it. Restart the system. If the problem persists, contact your Bosch eBike dealer. Software version error Contact your Bosch eBike dealer so that he can perform a software update. No display Internal error of the HMI Restart your eBike system by switching it off and back on.

  • Page 20: Maintenance And Service

    After-sales Service and Customer Assistance In case of questions concerning the eBike system and its com- ponents, please refer to an authorised bicycle dealer. For contact data of authorised bicycle dealers, please refer to www.bosch-ebike.com 0 276 001 SAI | (14.8.13) Bosch eBike Systems...
  • Page 21 English–8 Lithium ion battery pack PowerPack Safety Notes  Charge the battery pack only with original Bosch bat- tery chargers. When using non-original Bosch chargers, Read all safety warnings the danger of fire cannot be excluded. and all instructions. Failure ...

  • Page 22: Charging The Battery Pack

    LEDs light up.  Use only the charger provided with your eBike or an identical original Bosch charger. Only this charger is The charge-control of the switched on battery pack is also in- matched to the lithium-ion battery pack used in your eBike.
  • Page 23 Check the charge condition after 6 months. When only one Initial Operation LED of the charge-control indicator A3 lights up, recharge the  Use only original Bosch battery packs approved for battery pack again approx. 60 %. your eBike by the manufacturer. Using other battery Note: When the battery pack is stored discharged (empty) for packs can lead to injuries and pose a fire hazard.
  • Page 24 Please also observe the possiblity of more de- tailed national regulations. In case of questions concerning transport of the battery packs, please refer to an authorised bicycle dealer. Bicycle dealers can also provide suitable transport packaging. 0 276 001 SAI | (14.8.13) Bosch eBike Systems...
  • Page 25 – Dry location use only. The term “battery pack” used in these operating instructions – Charge only batteries of the Bosch eBike Systems. refers both to standard battery packs (battery packs with Other batteries may burst causing personal damage.
  • Page 26 0...+40 tions of the battery. Charging time Charging Procedure – PowerPack 300 The charging procedure begins as soon as the charger is con- – PowerPack 400 nected to the battery or the charge socket on the bike and the Number of battery cells 30 –40...
  • Page 27 Carefully clean the contacts soiled of the battery pack Socket outlet, cable or Check mains voltage, have charger defective charger checked through bicycle dealer Battery pack defective Refer to an authorised bicycle dealer Bosch eBike Systems 0 276 001 SAI | (14.8.13)
  • Page 28 Compliance A standard RIDE+ Electric Bike (Pedelec) is an EPAC (Electrically Power Assisted Cycle) in compliance with European Norm EN15194 and a RIDE+ Mountain bike is also in compliance with European Norm EN14766 for Mountain bikes. Limited warranty Your bicycle is covered by a Lifetime Limited Warranty. Please visit our web site for details. Contact Addresses and telephone numbers: Trek Benelux/Bikeurope B.V.
  • Page 29 Drive Unit | Intuvia | PowerPack 300 | PowerPack 400 | Charger 0 275 007 020 | 0 275 007 022 | 1 270 020 906 | 0 275 007 907 | 0 275 007 509 | 0 275 007 510 | 0 275 007 513 | 0 275 007 514...
  • Page 30 Unbedingt vor der ersten fahrt gründlich durchlezen Was Sie unbedingt tun sollten 1. Auch als langjähriger Radfahrer sollten Sie die allgemeine Originalbetriebsanleitung sowie die RIDE+- Betriebsanleitung gründlich durchlesen, bevor Sie das erste Mal mit Ihrem neuen RIDE+ Bike fahren. • Beide Anleitungen enthalten detaillierte Informationen und nützliche Hinweise zu Ihrem neuen Bike. •...
  • Page 31 Das Nichtbeachten dieser Anweisungen kann zu Schäden an der Batterie führen und einen Austausch der Batterie erfordern: • Laden Sie die Batterie ausschließlich mit dem mitgelieferten Bosch-Ladegerät. • Laden Sie den Akku vor längerer Nichtbenutzung auf bis etwa 60 % (3 bis 4 LEDs der Ladezustands- anzeige leuchten).

  • Page 32: Sicherheitshinweise

    Räder des eBikes beim Benutzen der Schiebehilfe keinen 6 Reset-Taste „RESET“ Bodenkontakt, besteht Verletzungsgefahr. 7 USB-Buchse  Verwenden Sie nur original Bosch Akkus, die vom Her- 8 Schutzkappe der USB-Buchse steller für Ihr eBike zugelassen wurden. Der Gebrauch 9 Antriebseinheit anderer Akkus kann zu Verletzungen und Brandgefahr füh-...

  • Page 33: Montage

    – Der Geschwindigkeitssensor ist richtig angeschlossen Montage (siehe „Geschwindigkeitssensor überprüfen“, Seite Deutsch–2). Akku einsetzen und entnehmen Zum Einsetzen des Akkus in das eBike und zum Entnehmen lesen und beachten Sie die Betriebsanleitung des Akkus. 0 276 001 SAI | (14.8.13) Bosch eBike Systems...
  • Page 34 Strecken sowie für Stadtverkehr spannung; max. 500 mA Ladestrom). In der Textanzeige d – „TURBO“: maximale Unterstützung bis in hohe Trittfre- des Bediencomputers erscheint „USB verbunden“. quenzen, für sportives Fahren Bosch eBike Systems 0 276 001 SAI | (14.8.13)
  • Page 35 Textanzeige d. Bei eingeschaltetem Licht wird das Be- wünschte Grundeinstellung angezeigt wird. Ist der Bedien- leuchtungssymbol c angezeigt. computer in die Halterung 4 eingesetzt, können Sie auch die Taste „i“ 11 an der Bedieneinheit drücken. 0 276 001 SAI | (14.8.13) Bosch eBike Systems...
  • Page 36 Kommunikationsfehler der Kompo- Anschlüsse und Verbindungen überprüfen lassen nenten untereinander interner Zeitüberschreitungs-Fehler Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler. interner Akku des Bediencomputers Bediencomputer aufladen (in der Halterung oder über USB-Anschluss) leer interner Fehler der Antriebseinheit Starten Sie das System neu.
  • Page 37 Sie Ihren Bosch eBike-Händler. Akku-Temperaturfehler während des Trennen Sie das Ladegerät vom Akku. Lassen Sie den Akku abkühlen. Ladevorgangs Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike- Händler. externer Akkufehler Überprüfen Sie die Verkabelung. Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.

  • Page 38: Wartung Und Service

    Kontaktdaten autorisierter Fahrradhändler finden Sie auf der abseits vielbefahrener Straßen zu sammeln. Internetseite www.bosch-ebike.com Probieren Sie unterschiedliche Unterstützungslevel aus. Sobald Sie sich sicher fühlen, können Sie mit dem eBike wie mit jedem Fahrrad am Verkehr teilnehmen. Bosch eBike Systems 0 276 001 SAI | (14.8.13)

  • Page 39: Transport

    Transportverpackung bestellen. Geben Sie nicht mehr gebrauchsfähige Akkus und Bedien- computer bitte bei einem autorisierten Fahrradhändler ab. Li-Ion: Bitte beachten Sie die Hinweise im Ab- schnitt „Transport“, Seite Deutsch–8. Änderungen vorbehalten. 0 276 001 SAI | (14.8.13) Bosch eBike Systems...

  • Page 40: Abgebildete Komponenten

    Sie bei Beschwerden einen Arzt auf. Die hinweise und Anweisungen. Dämpfe können die Atemwege reizen. Versäumnisse bei der Einhal-  Laden Sie den Akku nur mit original Bosch Ladegeräten. tung der Sicherheitshinweise Bei Benutzung von nicht original Bosch Ladegeräten kann und Anweisungen können eine Brandgefahr nicht ausgeschlossen werden.

  • Page 41: Akku Laden

     Benutzen Sie nur das im Lieferumfang Ihres eBikes ent- auf dem Display des Bediencomputers angezeigt. Lesen und haltene oder ein baugleiches original Bosch Ladegerät. beachten Sie dazu die Betriebsanleitung von Antriebseinheit Nur dieses Ladegerät ist auf den bei Ihrem eBike verwen- und Bediencomputer.
  • Page 42 LED der Ladezustandsanzeige A3, dann laden Sie Inbetriebnahme den Akku wieder auf etwa 60 % auf.  Verwenden Sie nur original Bosch Akkus, die vom Her- Hinweis: Wird der Akku längere Zeit in leerem Zustand aufbe- steller für Ihr eBike zugelassen wurden. Der Gebrauch wahrt, kann er trotz der geringen Selbstentladung beschädigt...
  • Page 43 Bitte beachten Sie auch eventuelle weiterführen- de nationale Vorschriften. Bei Fragen zum Transport der Akkus wenden Sie sich an einen autorisierten Fahrradhändler. Beim Händler können Sie auch eine geeignete Transportverpackung bestellen. 0 276 001 SAI | (14.8.13) Bosch eBike Systems...
  • Page 44 Der in dieser Betriebsanleitung verwendete Begriff „Akku“ – Nur in trockener Umgebung benutzen. bezieht sich gleichermaßen auf Standard-Akkus (Akkus mit – Laden Sie nur Akkus des Bosch eBike-Systems. Andere Halterung am Fahrradrahmen) und Gepäckträger-Akkus Akkus können explodieren und Verletzungen verursa- (Akkus mit Halterung im Gepäckträger).
  • Page 45 Zulässiger Ladetemperatur- anleitung des Akkus. bereich °C 0...+40 Ladevorgang Ladezeit – PowerPack 300 Der Ladevorgang beginnt, sobald das Ladegerät mit dem – PowerPack 400 Akku bzw. der Ladebuchse am Fahrrad und dem Stromnetz verbunden ist. Anzahl der Akkuzellen 30 –40 Hinweis: Der Ladevorgang ist nur möglich, wenn sich die...
  • Page 46 überprüfen Kontakte am Akku Kontakte am Akku vorsichtig verschmutzt reinigen Steckdose, Kabel oder Netzspannung überprüfen, Ladegerät defekt Ladegerät vom Fahrradhänd- ler überprüfen lassen Akku defekt an autorisierten Fahrrad- händler wenden Bosch eBike Systems 0 276 001 SAI | (14.8.13)

  • Page 47: Konformitätserklärung

    Konformitätserklärung Ein Standard RIDE+ E-Bike (Pedelec) ist ein sogenanntes EPAC (Electrically Power Assisted Cycle) in Übereinstimmung mit der europäischen Norm EN15194. Ein RIDE+ Mountainbike entspricht der europäischen Norm EN15194 und zusätzlich der europäischen Norm EN14766 für Mountainbikes. Eingeschränkte Garantie Ihr Fahrrad ist durch eine eingeschränkte lebenslange Garantie abgedeckt. Einzelheiten finden Sie auf unserer Website.
  • Page 49 Drive Unit | Intuvia | PowerPack 300 | PowerPack 400 | Charger 0 275 007 020 | 0 275 007 022 | 1 270 020 906 | 0 275 007 907 | 0 275 007 509 | 0 275 007 510 | 0 275 007 513 | 0 275 007 514...
  • Page 50 Het niet opvolgen van deze instructies zal tot schade aan de accu kunnen leiden. Mogelijk zal de accu in dat geval vervangen moeten worden. • Laad de accu alleen op met de meegeleverde Bosch lader. • Laad de accu op tot ongeveer 60 % (3 tot 4 LEDs van de oplaadindicatie branden) voordat u deze voor lange tijd opbergt.
  • Page 51 • Het is niet aan te raden de accu langdurig aan het oplaadapparaat aangesloten te laten. • Bewaar de accu bij voorkeur op een droge en goed geventileerde plaats. Bescherm deze tegen vocht en water. • Bij ongunstige weersomstandigheden is het bijv. aan te raden om de accu van de RIDE+ fiets te nemen en tot het volgende gebruik in een gesloten ruimte te bewaren.
  • Page 52 5 Aan-uit-toets bedieningscomputer met de grond maken, bestaat gevaar voor letsel. 6 Reset-toets „RESET”  Gebruik alleen originele Bosch accu’s die door de fabri- 7 USB-aansluitopening kant voor uw eBike zijn toegestaan. Het gebruik van an- 8 Beschermkapje van USB-aansluiting dere accu’s kan tot letsel en brandgevaar leiden.
  • Page 53 Nederlands–2). * Afhankelijk van wettelijke regelingen niet in alle, per land verschillende – De snelheidssensor is correct aangesloten (zie „Snelheids- uitvoeringen via accu van eBike mogelijk sensor controleren”, pagina Nederlands–2). 0 276 001 SAI | (14.8.13) Bosch eBike Systems...
  • Page 54 Schakel de accu van de eBike met de aan-uit-toets zigd. Het is ook mogelijk dat er uit minder ondersteuningsni- van de accu uit (zie gebruiksaanwijzing van de accu). veaus dan hier vermeld kan worden gekozen. Bosch eBike Systems 0 276 001 SAI | (14.8.13)
  • Page 55 Wordt de bedieningscomputer uit de houder 4 genomen, blij- remmen of stoten tegen een obstakel). ven alle waarden van de functies opgeslagen en kunnen deze – De snelheid komt boven 6 km per uur. verder worden weergegeven. 0 276 001 SAI | (14.8.13) Bosch eBike Systems...
  • Page 56 Aansluitingen en verbindingen laten controleren componenten onderling Interne tijdoverschrijdingsfout Start het systeem opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer. Interne accu van de bedienings- Bedieningscomputer opladen (in de houder of via USB-aansluiting) computer leeg Interne fout van aandrijfeenheid Start het systeem opnieuw.
  • Page 57 Externe accufout Controleer de bekabeling. Start het systeem opnieuw. Als het pro- bleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer. Accuspanningsfout Start het systeem opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
  • Page 58 Start het systeem opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer. SW-versiefout Neem contact op met uw Bosch eBike-dealer zodat hij de SW-update uitvoert. Geen indicatie Interne fout van de bedienings- Herstart uw eBike-systeem door het uit- en opnieuw inschakelen.

  • Page 59: Onderhoud En Service

    Neem bij alle vragen over het vervoer van de accu’s contact op met een erkende rijwielhandel. Bij de rijwielhandel kunt u ook een geschikte transportverpakking bestellen. 0 276 001 SAI | (14.8.13) Bosch eBike Systems...
  • Page 60  Gebruik alleen originele Bosch accu’s die door de fabri- een elektrische schok, brand en/of ernstig letsel tot gevolg kant voor uw eBike zijn toegestaan. Het gebruik van an- hebben.

  • Page 61: Technische Gegevens

    Als de accu volledig is opgeladen, branden alle vijf leds.  Gebruik alleen het met uw eBike meegeleverde origi- De laadtoestand van de ingeschakelde accu wordt bovendien nele Bosch-oplaadapparaat of een origineel Bosch-op- op het display van de bedieningscomputer weergegeven. laadapparaat van hetzelfde type. Alleen dit oplaadappa-...

  • Page 62: Aanwijzingen Voor De Optimale Omgang Met De Accu

    Ingebruikneming Controleer de oplaadtoestand na 6 maanden. Als er nog maar  Gebruik alleen originele Bosch accu’s die door de fabri- één led van de oplaadindicatie A3 brandt, dient u de accu kant voor uw eBike zijn toegestaan. Het gebruik van weer tot ca 60 % op te laden.
  • Page 63 Neem bij alle vragen over het vervoer van de accu’s contact op met een erkende rijwielhandel. Bij de rijwielhandel kunt u ook een geschikte transportverpakking bestellen. 0 276 001 SAI | (14.8.13) Bosch eBike Systems...
  • Page 64 Risico van een elektrische schok. – Alleen in droge omgeving gebruiken.  Laad alleen voor eBikes toegestane Bosch-lithiumion- – Laad alleen accu’s van het Bosch eBike-System op. An- accu’s op. De accuspanning moet bij de oplaadspan- dere accu’s kunnen exploderen en letsel veroorzaken.
  • Page 65 Opmerking: Het opladen is alleen mogelijk als de tempera- Toegestaan oplaadtemperatuurbereik °C 0...+40 tuur van de accu binnen het toegestane oplaadtemperatuur- Oplaadtijd bereik ligt. – PowerPack 300 Opmerking: Tijdens het laden wordt de Drive Unit gedeacti- – PowerPack 400 veerd. Aantal accucellen 30 –40...
  • Page 66 Contacten van accu vuil Contacten van accu ze worden hergebruikt. voorzichtig reinigen Stopcontact, kabel of Netspanning controleren, Wijzigingen voorbehouden. oplaadapparaat defect oplaadapparaat door rijwiel- handel laten controleren Accu defect Contact opnemen met erkende rijwielhandel Bosch eBike Systems 0 276 001 SAI | (14.8.13)

  • Page 67: Beperkte Garantie

    Conformiteit Een standaard RIDE+ elektrische fiets (Pedelec) is een EPAC (Electrically Power Assisted Cycle) volgens Europese norm EN15194. Een RIDE+ Mountain bike voldoet tevens aan Europese Norm EN14766 voor Mountain bikes. Beperkte garantie Op uw fiets zit een levenslange beperkte garantie. Bezoek onze website voor de details. Contact Adressen en telefoonnummers: Trek Benelux/Bikeurope B.V.
  • Page 69 Drive Unit | Intuvia | PowerPack 300 | PowerPack 400 | Charger 0 275 007 020 | 0 275 007 022 | 1 270 020 906 | 0 275 007 907 | 0 275 007 509 | 0 275 007 510 | 0 275 007 513 | 0 275 007 514...

  • Page 70: I Mportant , A Lire Avant La Premiere Utilisation

    Le non-respect de ces instructions peut engendrer des dommages tels à votre batterie qu’elle risque de devoir être remplacée: • Utilisez uniquement le chargeur Bosch livré avec la batterie pour recharger celle-ci. • Quand vous n’utilisez pas le vélo électrique pendant une période prolongée, rechargez l’accu à...

  • Page 71: Profitez Au Maximum De Votre Vélo Ride

    6 mois l’état de charge. Si aucune des LED de l’affichage de l’état de charge n’est allumée, rechargez l’accu à nouveau à environ 60 %. • Il n’est pas recommandé de laisser l’accu raccordé en permanence au chargeur. • Si l’accu est stocké vide pendant une durée prolongée, il peut être endommagé malgré la faible autodécharge et sa capacité...

  • Page 72: Avertissements De Sécurité

    à celles réel- danger de blessures. lement installées sur votre vélo électrique.  N’utilisez que les accus d’origine Bosch autorisés par le 1 Touche pour la fonction d’affichage « i » fabricant pour votre vélo électrique. L’utilisation de tout 2 Touche pour l’éclairage...

  • Page 73: Caractéristiques Techniques

    Vissez par le bas la vis de blocage 16 (filetage M3, 8 mm de long) dans le trou fileté du support prévu à cet effet. Remontez le support sur le guidon. Bosch eBike Systems 0 276 001 SAI | (14.8.13)

  • Page 74: Contrôle Du Capteur De Vitesse (Voir Figure B)

    25 km/h, l’entraînement du vélo électrique éteint l’assistance. L’entraînement est auto- matiquement activé à nouveau dès que vous pédalez et que la vitesse est inférieure à 25 km/h. 0 276 001 SAI | (14.8.13) Bosch eBike Systems...

  • Page 75: Allumer/Éteindre L'éclairage

    Le fait d’allumer ou d’éteindre d’éclairage avant et arrière du vélo n’a aucune incidence sur le rétro-éclairage de l’écran. Le rétro-éclairage de l’écran est actif dès que le système ou l’écran est mis en marche. Bosch eBike Systems 0 276 001 SAI | (14.8.13)
  • Page 76 « RESET » 6 et la touche revendeur autorisé. « i » 1 jusqu’à ce que « Configuration » apparaisse sur le texte affiché d. 0 276 001 SAI | (14.8.13) Bosch eBike Systems...
  • Page 77 Bosch. Dysfonctionnement de l’éclairage Contrôlez l’éclairage et son câblage. Redémarrez le système. Si le problème persiste, rendez-vous chez votre revendeur Bosch. Erreur du capteur de vitesse Redémarrez le système. Si le problème persiste, rendez-vous chez votre revendeur Bosch.

  • Page 78: Alimentation En Énergie D'appareils Externes Par La Connexion Usb

    Redémarrez le système. Si le problème persiste, rendez-vous chez votre revendeur Bosch. Erreur de version logiciel Rendez-vous chez votre revendeur Bosch pour qu’il effectue une mise à jour du logiciel. Pas d’affichage Erreur interne de l’ordinateur de Redémarrez le système eBike en l’éteignant et en le rallumant.

  • Page 79: Entretien Et Service Après-Vente

    Essayez les différents niveaux d’assistance à disposition. Dès Vous trouverez les données de contact de vélocistes autorisés que vous vous sentez sûr de vous, vous pouvez circuler avec sur le site internet www.bosch-ebike.com le vélo électrique comme avec tout autre vélo. Transport Essayez la portée de votre vélo électrique dans différentes...
  • Page 80 A2 Accu de porte-bagages d’accu peut provoquer des brûlures ou un incendie. La ga- rantie de Bosch est annulée dans en cas de dommages pro- A3 Voyant de fonctionnement et d’état de charge voqués par un court-circuit survenant dans ce contexte.

  • Page 81: Contrôler L'accu Avant La Première Utilisation

    LED s’allument. Quand l’accu est allumé, son état de charge s’affiche aussi sur  N’utiliser que le chargeur d’origine Bosch fourni avec le l’ordinateur de commande. Lisez et respectez les indications vélo électrique ou un chargeur identique. Seul ce char- de la notice d’utilisation de l’unité...

  • Page 82: Montage Et Démontage De L'accu (Voir Figures C-D)

    Mise en service riode prolongée, rechargez l’accu à environ 60 % (3 à 4 LED  N’utilisez que les accus d’origine Bosch autorisés par le de l’affichage de l’état de charge A3 sont allumés). fabricant pour votre vélo électrique. L’utilisation de tout Contrôlez après 6 mois l’état de charge.
  • Page 83 Indiquez-lui le fabricant et le numéro de la clé. Vous trouverez les données de contact de vélocistes autorisés Sous réserve de modifications. sur le site internet www.bosch-ebike.com Transport Les accus sont soumis aux règlements de transport des ma- tières dangereuses. L’utilisateur peut transporter les accus in- tacts par la route sans prendre de mesures particulières.

  • Page 84: Chargeur Charger

    électrique pourrait en résulter. un chargeur il y a le risque d’un choc électrique.  Ne charger que des accus Li-ion autorisés par Bosch pour Description et performances du les vélos électriques. La tension d’accumulateurs doit correspondre à...
  • Page 85 Durée de charge Processus de charge – PowerPack 300 La charge débute dès que le chargeur est connecté à l’accu ou – PowerPack 400 à la prise de charge sur le vélo et au réseau d’alimentation Nombre cellules de batteries électrique.

  • Page 86: Défaut - Causes Et Remèdes

    Vous trouverez les données de contact de vélocistes autorisés Défaut Causes et remèdes – sur le site internet www.bosch-ebike.com Cause Remède Elimination des déchets Deux LED de l’accu Les chargeurs ainsi que leurs accessoires et emballages, clignotent.

  • Page 87: Certificat De Conformité

    Certificat de conformité Un vélo électrique standard RIDE+ (Pedelec) est un VAE (Vélo à Assistance Électrique) conformément aux norme Européenne EN15194 et les VTT RIDE+ correspondent également à la norme Européenne EN14766 pour les VTT. Garantie limitée Votre vélo est couvert par une garantie limitée à vie. Pour plus d’informations, visitez notre site web. Contacter Adresses et numéros de téléphone: Trek Benelux/Bikeurope B.V.
  • Page 88 Robert Bosch GmbH Bosch eBike Systems 72703 Reutlingen Germany www.bosch-ebike.com 0 276 001 SAI (2013.08) T / 154...
