ANLEITUNG

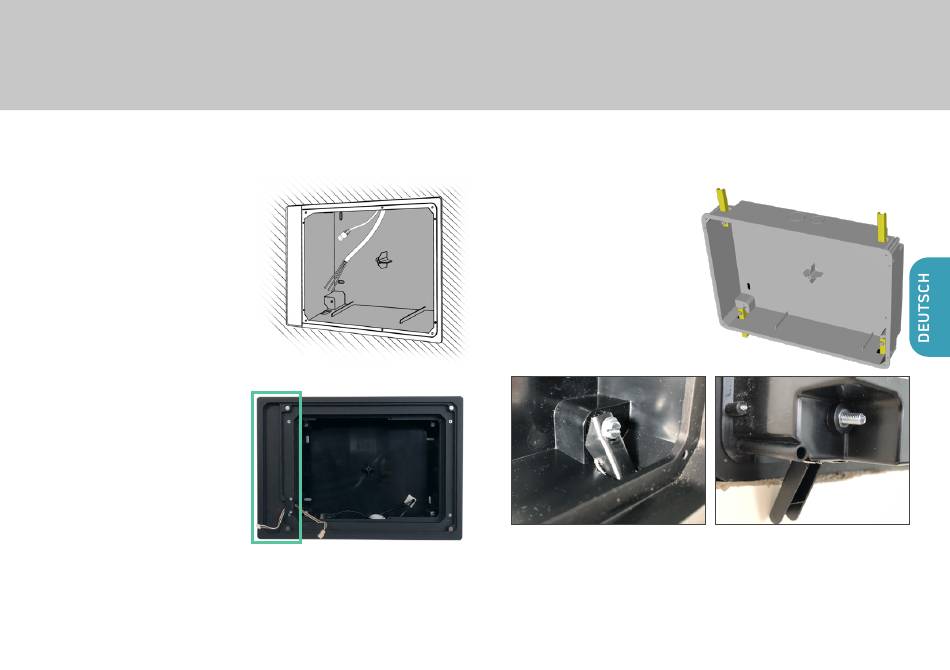

5. Setzen Sie die Unterputzdo-
se mit dem vormontierten
Aluminium-Rahmen in die
Ausnehmung ein. Achten Sie
auf die korrekte Ausrichtung
gemäß den Aufklebern „Right"
bei horizontaler bzw. „Top" bei
vertikaler Installation.
Vermeiden Sie Verformung.
Die breitere Seite des Alumi-
nium-Rahmens zeigt bei der
touchDock bei horizontaler
Installation nach links und bei
vertikaler Installation nach
unten (bei der touchDock
mini nach oben).
Seite 35
6. touchDock:
Führen Sie die Montageklam-
mern durch die unter Punkt 4
geschnittenen Durchführun-
gen und schrauben Sie diese
mit den mitgelieferten M4x20
Schrauben und Unterlegschei-
ben an der Unterputzdose fest.
touchDock mini:
Schrauben Sie die Unterputz-
dose mit den vormontierten
Montageklammern fest.
für iRoom's touchDock
Die Klammern halten die
Unterputzdose an der Rück-
seite der Hohlwand. Achten
Sie auf eine gerade und ebene
Installation.
