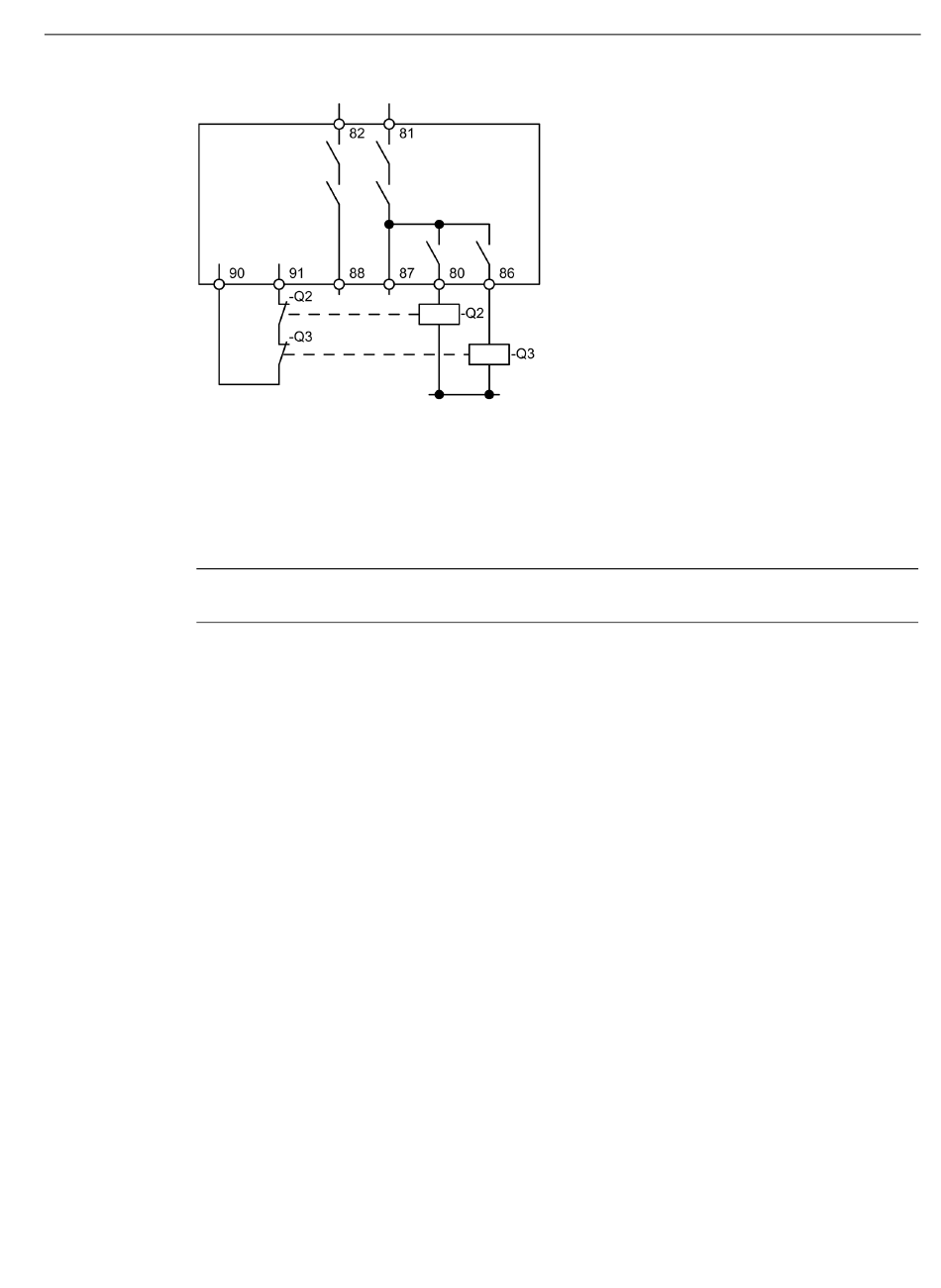

Figure 9-24
Q2 : Contacteur moteur Rotation à droite
Q3 : Contacteur moteur Rotation à gauche
Remarque
Un circuit de protection pour la limitation des surtensions est nécessaire !
SIMOCODE pro - Modules TOR de sécurité
Manuel, 11/2017, NEB631679703000/RS-AA/002
Schéma, circuit d'actionneurs avec circuit de réaction, fonction de commande
Démarreur-inverseur, sans contacteur d'alimentation, jusqu'à Safety Integrity Level
SIL 1 / Performance Level PL c
Exemples de montage
9.4 DM-F PROFIsafe, circuits d'actionneurs
89
