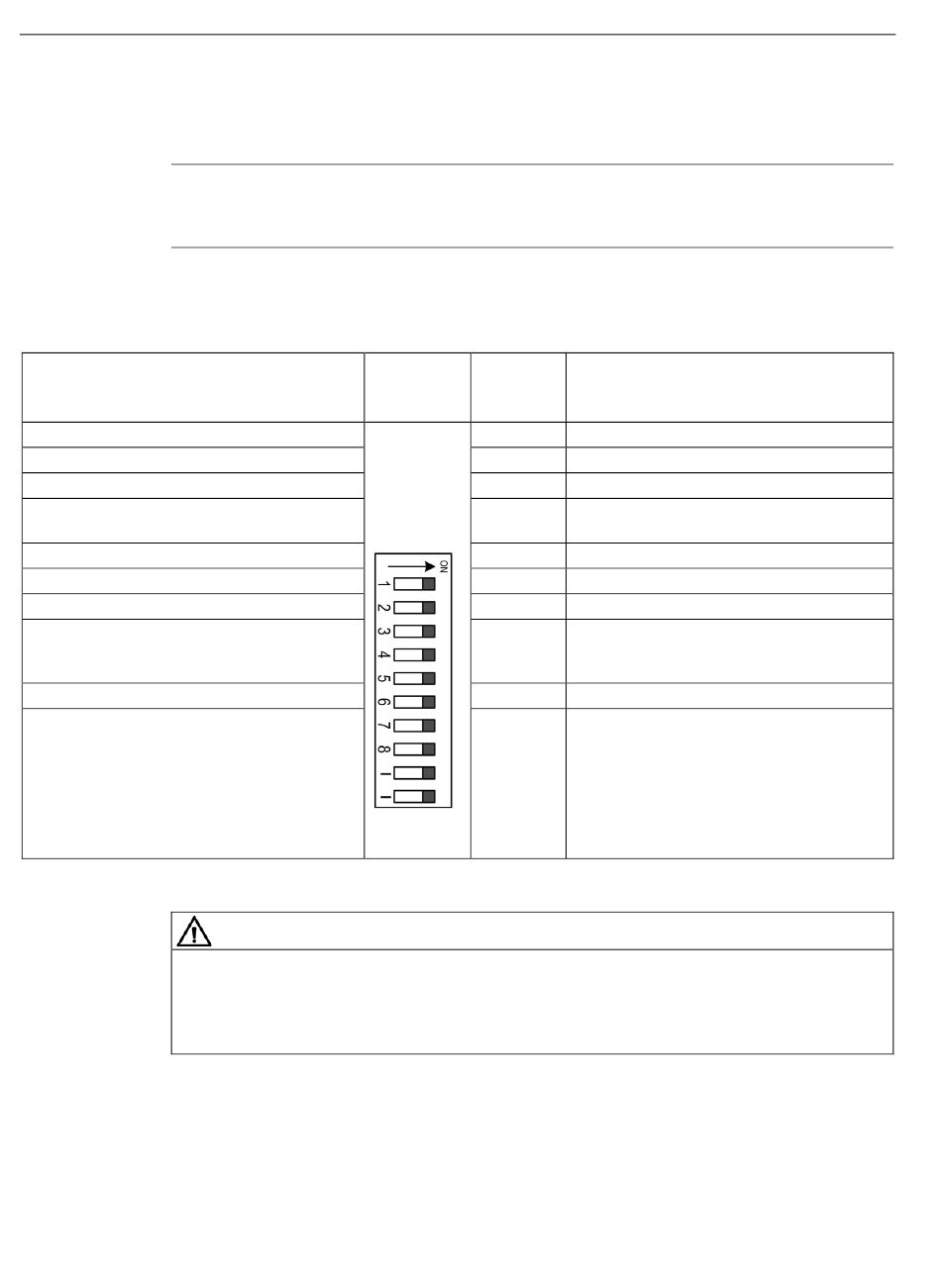

6.2 Configuration de DM-F Local
6.2
Configuration de DM-F Local
Remarque
La configuration des fonctions de sécurité s'effectue exclusivement sur les commutateurs
DIP.
Tableau 6- 1 Réglage usine
OFF
Sans détection de court-circuit transversal
Évaluation de 1 NF + 1 NO
2 x 1 voie
Temporisation anti-rebond pour entrées des
capteurs ∼ 50 ms
Entrée de détecteur Démarrage automatique
Entrée en cascade Démarrage automatique
Avec test de démarrage
Démarrage automatique après panne réseau
(non admissible en liaison avec test de
démarrage)
aucune fonction
aucune fonction
Démarrage automatique après panne réseau. Danger de mort et risque de blessures
graves.
Lorsque le redémarrage automatique après panne réseau est actif, les circuits de validation
sont fermés sans actions sur la touche start.
La configuration voulue du module DM-F Local peut être enregistrée dans SIMOCODE pro à
l'aide du logiciel SIMOCODE ES (par ex. à des fins de documentation). La configuration
enregistrée est alors comparée avec le réglage effectivement actif sur le DM-F Local
(paramétré par le biais des commutateurs DIP). Si la configuration enregistrée diffère de la
configuration active, le message d'état "DM-FL - Différence de configuration" est délivré.
42
Schéma
DANGER
Numéro de
ON
commutate
ur DIP
1
Avec détection de court-circuit transversal
2
Évaluation de 2 NF
3
1 x 2 voies
4
Temporisation anti-rebond pour entrées des
capteurs ∼ 10 ms
5
Entrée de détecteur Démarrage surveillé
6
Entrée en cascade Démarrage surveillé
7
Sans test de démarrage
8
Sans démarrage automatique après panne
réseau
-
aucune fonction
-
aucune fonction
SIMOCODE pro - Modules TOR de sécurité
