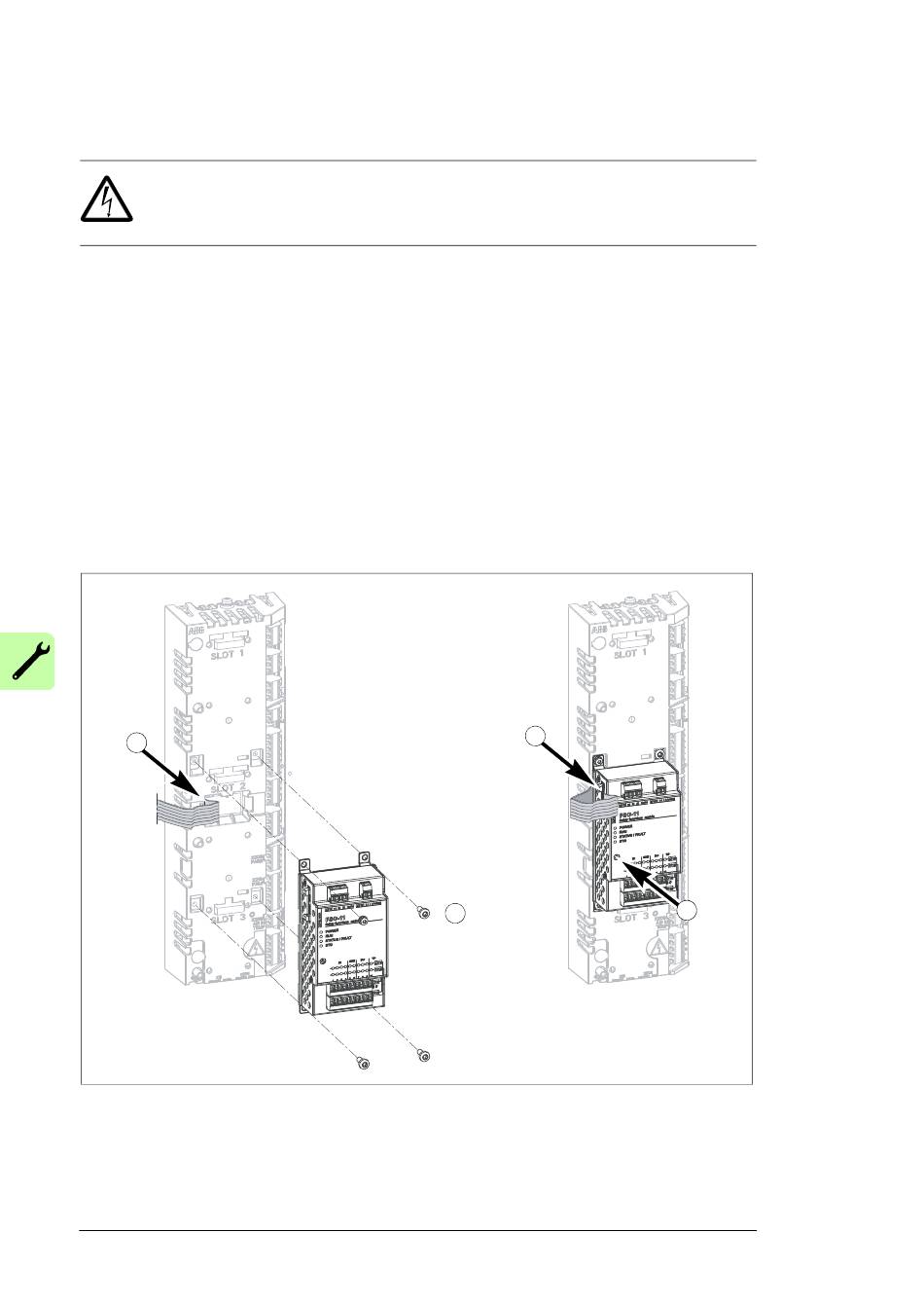

Solution 1 : Module de fonctions de sécurité FSO dans le support 2
ATTENTION ! Vous devez respecter les consignes du chapitre
sécurité. Leur non-respect est susceptible de provoquer des blessures graves,
voire mortelles, ou des dégâts matériels.
1. Avant toute intervention, arrêtez le variateur et suivez la procédure décrite à la section
Précautions avant toute intervention électrique page 18.
2. Si la tôle de fond du module FSO semble différente de celle du schéma ci-après, reti-
rez-la et fixez l'autre tôle de fond fournie dans l'emballage du module FSO.
3. Raccordez le câble de données FSO sur la borne X12 de l'unité de commande.
4. Insérez le module FSO en position.
5. Serrez la vis de mise à la terre de l'électronique du module FSO-xx à un couple de
0,8 N·m. N.B. : Cette vis, qui scelle les raccordements et assure la mise à la terre du
module, est essentielle au respect des règles de CEM et au bon fonctionnement du
module.
6. Fixez le module avec quatre vis.
7. Raccordez le câble de données FSO au port X110 FSO.
3
Consignes de
7
6
5
