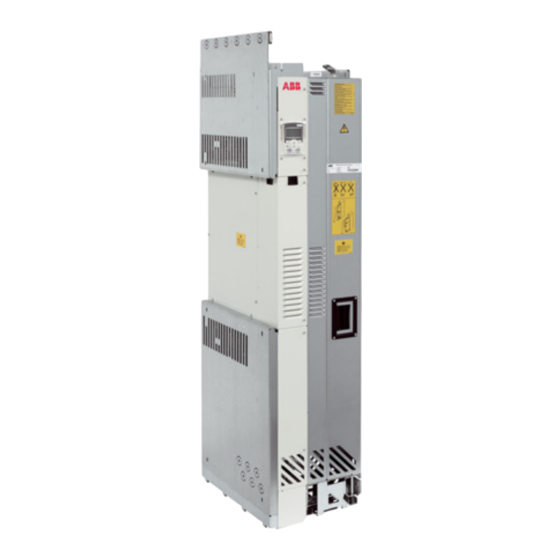

ABB ACQ810-04 Guide De Mise En Route
Masquer les pouces
Voir aussi pour ACQ810-04:
- Manuel d'installation (144 pages) ,
- Manuel d'installation (126 pages)
Manuels Connexes pour ABB ACQ810-04
Sommaire des Matières pour ABB ACQ810-04
- Page 1 ABB industry specific drives for water and wastewater Guide de mise en route Modules variateurs ACQ810-04 3AUA0000068587 REV C / FR Date : 30/05/2014 2014 ABB Oy. Tous droits réservés...
- Page 2 Vous pouvez vous procurer les manuels et d'autres documents sur les produits au format PDF sur Internet. Cf section Documents disponibles sur Internet sur la troisième de couverture. Pour consulter des manuels non disponibles sur Internet, contactez votre correspondant ABB. Manuels ACQ810...
- Page 3 Le macroprogramme Usine est utilisé dans les applications où le variateur commande un système à une seule pompe. Par exemple, le système peut contenir un variateur ACQ810-04, une pompe et une sonde, située à l'extérieur de la pompe, qui mesure le débit ou la pression d'eau.
- Page 4 4 Guide de mise en route – ACQ810-04 Raccordement des câbles de commande Schéma de raccordement des signaux d’E/S (préréglages) +24VI Entrée alimentation externe 24 Vc.c., 1,6 A Sortie relais 1 RO1 [Prêt] 250 Vc.a. / 30 Vc.c. Sortie relais 2 [Défaut (-1)] 250 Vc.a.
- Page 5 Guide de mise en route – ACQ810-04 5 N.B. : [Préréglages du programme de commande de pompe standard ACQ810 (macroprogramme Usine). Cf Manuel d’exploitation pour les autres macroprogrammes.] *Courant maxi total : 200 mA Schéma de câblage illustré uniquement à titre d'exemple. Pour des détails sur l'utilisation des bornes et des cavaliers, cf.
- Page 6 6 Guide de mise en route – ACQ810-04 Organigramme de mise en route Cet organigramme présente brièvement la procédure de mise en route. Pour une présentation détaillée de chaque tâche, cf. section Mise en route page 8. Paramètre ou sélection du menu Tâches...
- Page 7 Guide de mise en route – ACQ810-04 7 Sélection du système de commande Vitesse/PID Paramètres du macroprogramme Pompe simple (préréglage usine) 12.01 Sel Ext1 / Ext2 10.02 Src1 Demarr Ext1 21.01 Sel Ref Vitesse1 13.01 Tps Filt EntAna1 13.02 Maxi Ent Analog1 13.03 Mini Ent Analog1...
- Page 8 8 Guide de mise en route – ACQ810-04 Mise en route Sécurité La mise en route doit uniquement être réalisée par un électricien qualifié. Les consignes de sécurité doivent être respectées pendant toute la procédure. Ces consignes figurent au début du Manuel d’installation correspondant.
- Page 9 Guide de mise en route – ACQ810-04 9 2 – Réglage de la date et de l'heure Dans le menu principal, mettez en surbrillance le MENU PRINCIP choix HEURE & DATE puis enfoncez la touche PARAMETRES ENTRER. ASSISTANT PARAM MODIF...
- Page 10 10 Guide de mise en route – ACQ810-04 3 – Paramétrages N.B. : • À tout moment, un appui sur (SUPPRIM ou SORTIE) vous ramène à l'écran précédent. • Tous les paramètres ne sont pas visibles à la première mise sous tension. Réglez le paramètre 116.21 Selection menu sur Long pour pouvoir visualiser tous les...
- Page 11 Guide de mise en route – ACQ810-04 11 • Source logique : le groupe et le numéro du EDIT PARAM paramètre ainsi que le numéro du bit sont 1002 Src1 Demarr Ext1 précisés. Une fois un paramètre réglé, P.02.01.00 enfoncez la touche NEXT pour passer au 0201 Etat Entr Logiq suivant.
- Page 12 12 Guide de mise en route – ACQ810-04 5 – Saisie des données moteur Assurez-vous d'avoir la plaque signalétique du moteur à portée de main. Dans le menu principal, mettez en surbrillance MENU PRINCIP ASSISTANT puis enfoncez la touche ENTRER.
- Page 13 Guide de mise en route – ACQ810-04 13 • Courant nominal moteur 99.06 I Nominal Moteur Plage de réglage autorisée : environ 1/6 × I … 2 × du variateur (0…2 × I si le paramètre 99.05 Mode Cde Moteur = Scalar) •...
- Page 14 14 Guide de mise en route – ACQ810-04 La question «Exécuter fonction d'identification moteur maintenant?» s'affiche. Cette fonction identifie les caractéristiques du moteur dans le but d’optimiser la commande du variateur. Si vous ne souhaitez pas procéder à l'identification maintenant, sélectionnez Non pour quitter l'assistant de réglage des données moteur.
- Page 15 Guide de mise en route – ACQ810-04 15 L’identification PARTIELLE doit être sélectionnée plutôt que l’identification normale si les pertes mécaniques sont supérieures à 20 %, c’est-à-dire si le moteur ne peut être désaccouplé de la machine entraînée ou si le flux complet est requis pour maintenir le frein moteur ouvert (moteur à...
- Page 16 16 Guide de mise en route – ACQ810-04 Assistant Firmware Les procédures de mise en route décrites ci-après font appel à des assistants, c'est-à-dire des séquences d'actions aidant l'utilisateur à régler les paramètres de base. 6 – Sélection d'un macroprogramme d'application...
- Page 17 Guide de mise en route – ACQ810-04 17 Mettez le mode de commande souhaité en CHOIX surbrillance et enfoncez la touche OK. Sélection du système de commande Le réglage Vitesse/PID commute entre les modes Vitesse et PID. Le premier mode utilise la référence Vitesse/PID de vitesse tandis que le deuxième utilise la logique...
- Page 18 18 Guide de mise en route – ACQ810-04 Réglez les valeurs mini et maxi de l'entrée 13.02 Maxi Ent Analog1 analogique 1 (AI1). 13.03 Mini Ent Analog1 Réglez les valeurs mises à l'échelle correspondant 13.04 Ech EntAna1 Maxi aux valeurs mini et maxi réglées à l'étape 13.05 Ech EntAna1 Mini...
- Page 19 Guide de mise en route – ACQ810-04 19 Réglez les paramètres pour le retour PID : • source de la valeur procédé active 1 ; 28.02 Srce val act 1 • unité du retour PID et de la consigne PID 28.06 Sel unite act...
- Page 20 20 Guide de mise en route – ACQ810-04 Réglez les paramètres de la fonction de veille pour 77.01 Sel mode veille économiser de l'énergie pendant la veille. 77.02 Sel veille int 77.03 Niveau veille La fonction veille détecte la rotation à petite vitesse 77.04 Tempo veille...
- Page 21 Guide de mise en route – ACQ810-04 21 Régulateur PID Réglez la mise à l'échelle de la vitesse utilisée pour 19.01 Echelle Vitesse le temps d'accélération/de décélération. Réglez le 22.02 Temps Accel 1 temps d'accélération/de décélération. Cf. schéma 22.03 Temps Decel 1 page 18.
- Page 22 22 Guide de mise en route – ACQ810-04 Éléments du marquage UL • Le module variateur ACQ810-04 (tailles A à E : protection IP20 ; taille G1/G2 : protection IP00 ; UL type ouvert) doit être utilisé dans un local fermé, chauffé et à...
- Page 23 Informations supplémentaires Informations sur les produits et les services dressez tout type de requête concernant le produit à votre correspondant ABB, en indiquant le code type et le numéro de série de l'appareil concerné. Les coordonnées des services de ventes, d’assistance technique et de services ABB se trouvent à...
- Page 24 Nous contacter www.abb.com/drives www.abb.com/drivespartners 3AUA0000068587 Rev C (FR) 30/05/2014...
