Installation
4.2 Installation du cylindre mécatronique et du module électronique de têtière
4.2.1 Outillage nécessaire

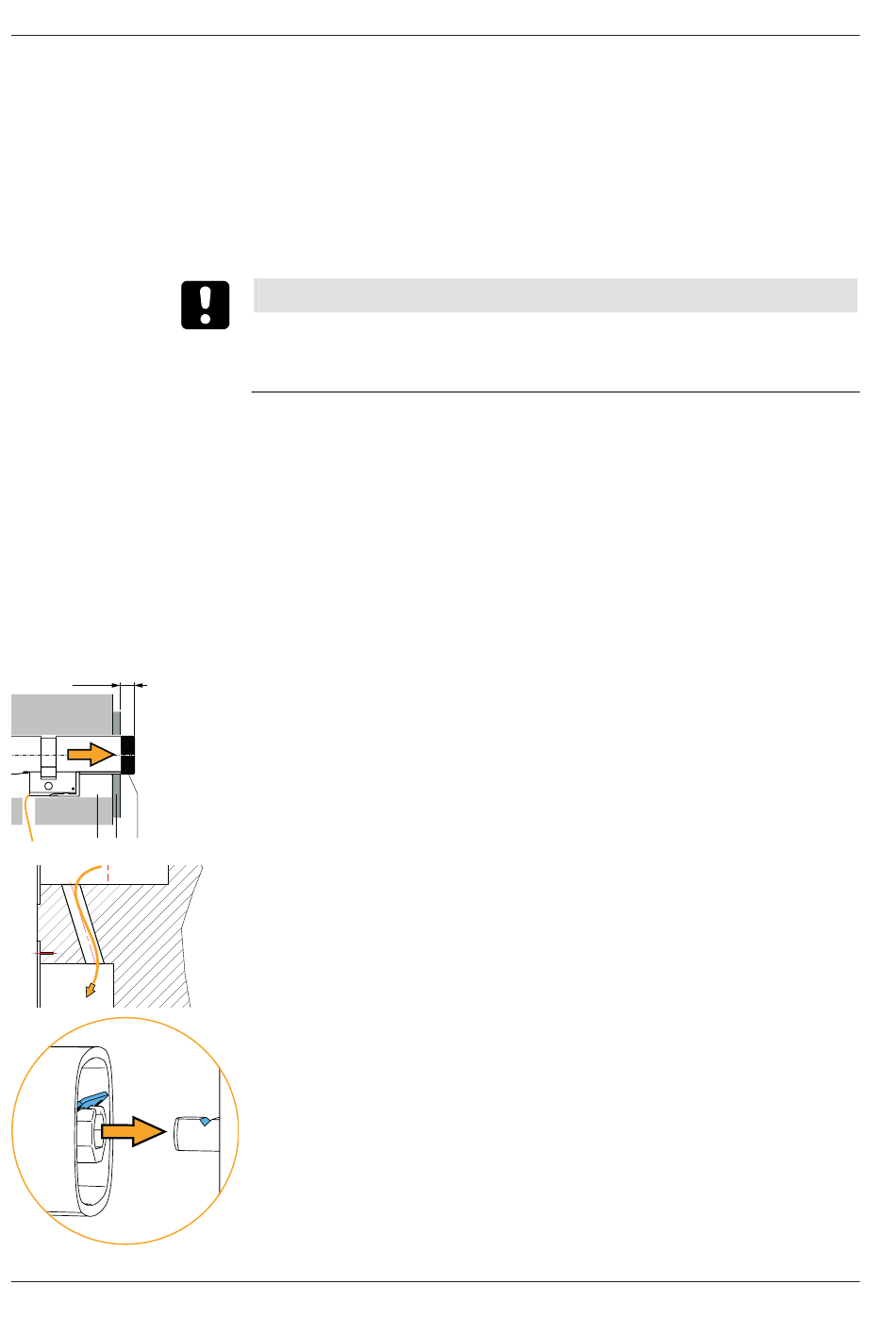

4.2.2 Installation du cylindre mécatronique
≥ 7.5
1 2 3
16 Round profile
• Outillage – Outil multifonction
• Clés mécaniques appropriées
• Ressort d'entraînement pour câble
AVIS
Éviter d'endommager le câble plat.
Monter le câble plat sans le pincer, le distendre ou l'endommager par toute autre
manipulation inadaptée.
ü Cylindre mécatronique disponible
ü Variante avec Bouton tournant:
Bouton tournant retiré [} 8.2].
ü Garnitures dévissée de la porte
ü Serrure à mortaiser mise en place
ü Logement pour la têtière disponible
ü Passage de câble disponible
ü Mortaise de serrure et logement module électronique de têtière nettoyés
1. Aligner l'entraîneur du cylindre parallèlement au méplat du cylindre.
2. Glisser le cylindre dans la serrure à mortaiser par le côté extérieur de la porte et
introduire simultanément le câble plat dans le passage de câble.
3. S'assurer que l'antenne (3) ressort d'au moins 7,5 mm de la garniture extérieure
(2).
4. Serrer la vis de têtière.
5. Ressortir du logement le câble plat de cylindre.
6. Monter de la garniture intérieure.
7. Variante Bouton tournant: Aligner le
Bouton tournant parallèlement à l'entaille, comme indiqué sur l'illustration.
8. Enficher le Bouton tournant sur l'axe du cylindre.
ð Le Bouton tournant s'enclenche.
k1evo822 - 201606
Instructions d'emploi
Cylindre mécatronique Kaba é-module
