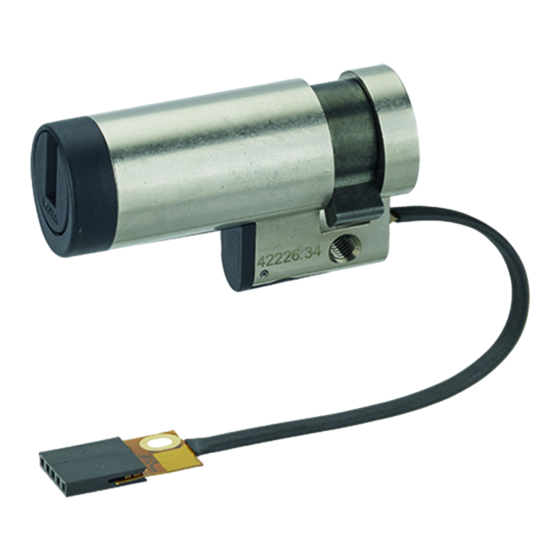

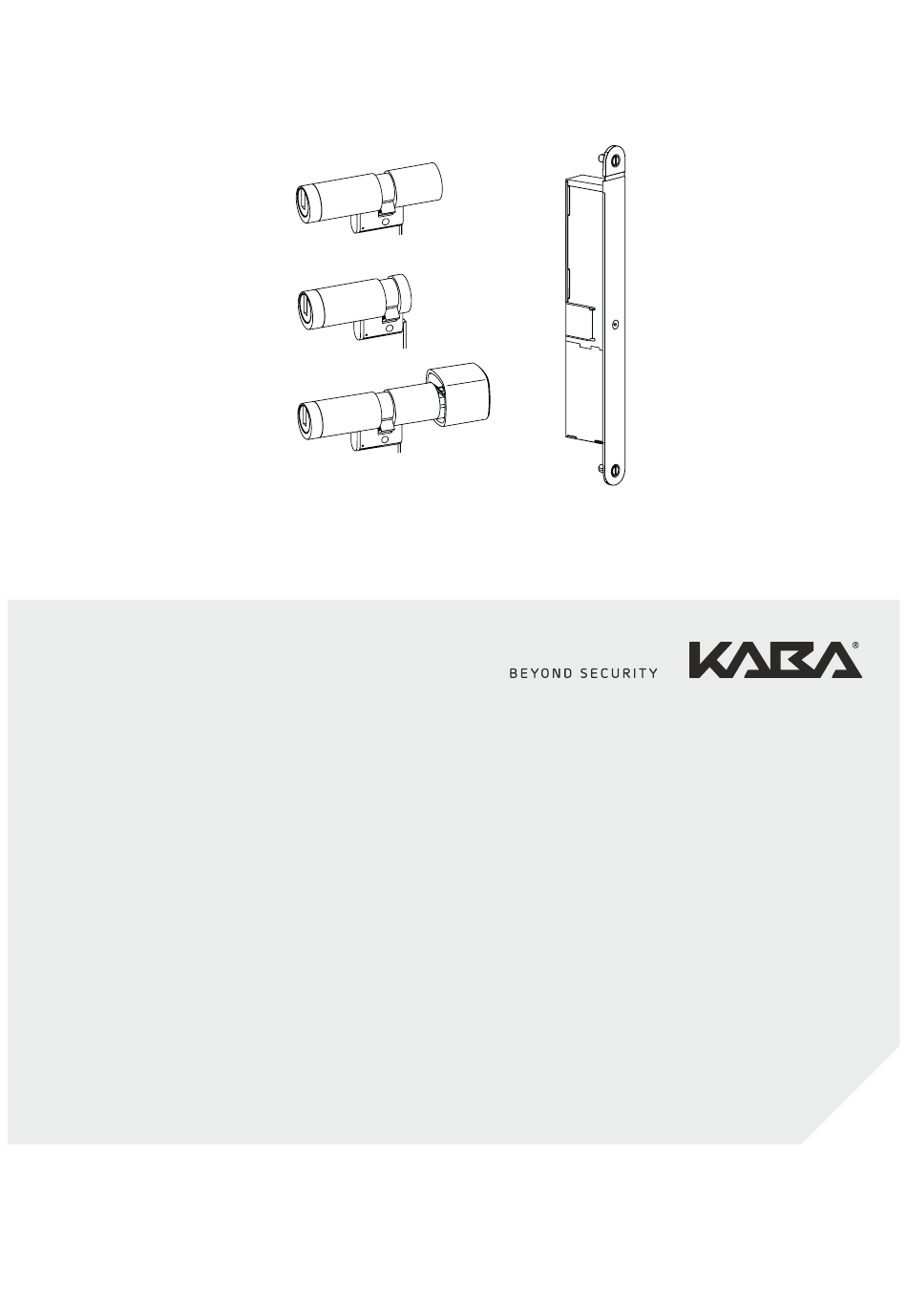

- Page 1 Cylindre mécatronique Kaba é-module Instructions d'emploi Round profile k1evo822 - 201606...
- Page 2 La reproduction et la réutilisation de la présente documentation sont interdites, sauf autorisation écrite de la société Kaba SA. Tous les noms de produits sont des marques des sociétés correspondantes. Copyright 2016 Kaba AG. Tous droits réservés k1evo822 - 201606 Round profile...
-
Page 3: Table Des Matières
4.2.5 Installation du module d'extension ...................... 18 Programmation ............................ 20 Première programmation de composants MRD.................... 20 Première programmation des composants LEGIC et MIFARE.............. 20 Médias Master................................ 20 5.3.1 Programmation avec médias ........................ 21 Médias utilisateurs .............................. 21 Cylindre mécatronique Kaba é-module k1evo822 - 201606 Round profile... - Page 4 8.4.1 Réinitialisation avec médias Master....................... 33 8.4.2 Réinitialisation avec Programmer 1460 .................... 33 8.4.3 Réinitialisation avec pincette ........................ 34 Ouverture pour cause de pile déchargée...................... 35 Suppression des problèmes ........................ 36 Analyse des problèmes ............................. 36 Round profile k1evo822 - 201606 Cylindre mécatronique Kaba é-module...
-
Page 5: Propos De Ce Document
Documents complémentaires Les documents suivants sont disponibles via le partenaire commercial: • Manuel d'utilisation Programmer Kaba 1460 et Kaba Programmer 1364 • Manuel d'utilisation Programmation et signaux des composants Kaba evolo • Description du système Kaba evolo •... -
Page 6: Abréviations/Définition De Termes
AVIS Indications relatives à la manipulation adéquate du produit. Le non-respect de ces indications peut entraîner des dysfonctionnements. Le pro- duit, ou des éléments de son environnement, risquent d'être endommagés. Round profile k1evo822 - 201606 Cylindre mécatronique Kaba é-module... -
Page 7: Indications
Danger en général Danger émanant du courant électrique Risque d'explosion Danger émanant des dé- charges électrostatiques et me- naçant les composants électro- niques Cylindre mécatronique Kaba é-module k1evo822 - 201606 Round profile... -
Page 8: Consignes De Sécurité Fondamentales
être protégé de l'exposition à la pluie grâce à une protection contre les intempéries. Pour une utilisation dans des portes coupe-feu, portes d'issues de secours ou che- mins de fuite, respecter les directives et prescriptions de construction applicables lo- calement. Round profile k1evo822 - 201606 Cylindre mécatronique Kaba é-module... -
Page 9: Mesures De Protection Esd
Ne pas brûler les piles au lithium ou les exposer à de fortes températures. • Ne pas mettre les piles au lithium en court-circuit. • Ne pas recharger les piles au lithium. Cylindre mécatronique Kaba é-module k1evo822 - 201606 Round profile... -
Page 10: Description Du Produit
électronique de têtière, monté dans la découpe de porte, sous la serrure. La serrure ne peut être activée que si la clé utilisateur (Kaba smart key) est autorisée pour le système électronique. L'autorisation d'accès et l'état sont signalés de manière acoustique. -
Page 11: Structure
Module S (N° d'art. 4553-K5-2M) • Boîtier en applique (N° d'art. 1161K) • Rallonge câble de connexion (N° d'art. E/VERL/xxxx) • Boîtier résistant au feu pour module électronique (N° d'art. 1515EL-63) Ø14 Cylindre mécatronique Kaba é-module k1evo822 - 201606 Round profile... -
Page 12: Caractéristiques Techniques
Ne convient pas à un envi- ronnement très corrosif (chlore, ammoniaque). Normes Durabilité > 100 000 cycles Cycles Longévité des piles à 20 °C env. 130 000 cycles En fonction de la configu- ration Round profile k1evo822 - 201606 Cylindre mécatronique Kaba é-module... -
Page 13: Dimensions
Ce produit est conforme aux prescriptions de la directive 2011/65/EU du Parlement et Conseil européens en date du 8 juin 2011 relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques. Cylindre mécatronique Kaba é-module k1evo822 - 201606 Round profile... -
Page 14: Installation
à la description suivante. 4.1.1 Croquis de perçage et de fraisage Dornmaß/backset Schloßtasche lock pocket >18 >20 Tasche für Stulp E-Modul pocket for e-module *45 ohne Funk ohne S-Modul Round profile k1evo822 - 201606 Cylindre mécatronique Kaba é-module... -
Page 15: Fraiser L'évidement De Têtière
(passage de câble) entre la mortaise de la serrure et le logement pour la têtière. 1. Percer le passage de câble à la dimension Ø 16 mm. 2. Nettoyer la mortaise de serrure et le logement pour têtière. Cylindre mécatronique Kaba é-module k1evo822 - 201606 Round profile... -
Page 16: Installation Du Cylindre Mécatronique Et Du Module Électronique De Têtière
6. Monter de la garniture intérieure. 7. Variante Bouton tournant: Aligner le Bouton tournant parallèlement à l'entaille, comme indiqué sur l'illustration. 8. Enficher le Bouton tournant sur l'axe du cylindre. ð Le Bouton tournant s'enclenche. Round profile k1evo822 - 201606 Cylindre mécatronique Kaba é-module... -
Page 17: Raccorder Le Cylindre Mécatronique Au Module Électronique De Têtière
Enfoncer les vis avec les écrous à encastrer vissés. 3. Fixer les deux vis. ð Le module électronique de têtière est fermement fixé dans la porte. 4. Effectuer [} 7.3] un contrôle de fonctionnement. Cylindre mécatronique Kaba é-module k1evo822 - 201606 Round profile... -
Page 18: Installation Du Module D'extension
12. Placer le cache du module électronique sur le boîtier. ð Le cache s'enclenche. 13. Insérer la fiche du câble plat dans la douille. 14. Fixer le câble plat avec la vis. 15. Fermer le cache de câble plat. Round profile k1evo822 - 201606 Cylindre mécatronique Kaba é-module... - Page 19 » 1x signal acoustique court Mettre en place [} 4.2.4] le module électronique dans la porte. Visser le module électronique de têtière. Effectuer [} 7.3] un contrôle de fonctionnement. Cylindre mécatronique Kaba é-module k1evo822 - 201606 Round profile...
-
Page 20: Programmation
être effectuée dans l'installation. La programmation manuelle avec les médias Master ou le Programmer 1460 est dé- crite dans le document Programmation des composants Kaba evolo. La mise en service de la fonction wireless est décrite dans le manuel du logiciel sys- tème correspondant. -
Page 21: Programmation Avec Médias
Clé utilisateur perdues dans le logiciel système KEM dans la whitelist (saisir CardLink dans la Blacklist) ou effacer toutes les Clé utilisateur avec le Master correspondant et reprogrammer ensuite toutes les Clé utilisateur). Cylindre mécatronique Kaba é-module k1evo822 - 201606 Round profile... -
Page 22: Structures De Programmation
Master B est libre. Par exemple, un Master B1 ne gère que 50 utilisateurs et un autre Master B2 peut gérer de son côté jusqu'à 3 950 utilisateurs. Structures A/B et B Structures A/B Master A Structures B Master B Médias utilisateurs Round profile k1evo822 - 201606 Cylindre mécatronique Kaba é-module... -
Page 23: Programmer Des Médias Utilisateurs Avec Master B
Master n'est présenté dans les 20 s suivantes, le mode de programmation s'arrête auto- matiquement et 1x signal acoustique long se fait en- tendre. Tab. 1: Programmer des médias utilisateurs avec Master B Cylindre mécatronique Kaba é-module k1evo822 - 201606 Round profile... -
Page 24: Suppression De Médias Utilisateurs Individuels
Indication: Si aucun autre mé- dia Master n'est présenté dans les 20 s suivantes, le mode de programmation s'arrête auto- matiquement et 1x signal acoustique long se fait en- tendre. Tab. 2: Suppression de médias utilisateurs individuels Round profile k1evo822 - 201606 Cylindre mécatronique Kaba é-module... -
Page 25: Effacer Individuellement Des Master B
Indication: Si aucun autre mé- dia Master n'est présenté dans les 20 s suivantes, le mode de programmation s'arrête auto- matiquement et 1x signal acoustique long se fait en- tendre. Tab. 3: Effacer individuellement des Master B Cylindre mécatronique Kaba é-module k1evo822 - 201606 Round profile... -
Page 26: Suppression De Tous Les Médias Utilisateurs Et Master B
» Tous les Master B sous le Mas- 1, 2 1x long ter A supprimés. 1x court 10 s Tab. 5: Suppression de tous les Master B Légende: Version micrologiciel 42xx Pour Cylindre mécatronique Round profile k1evo822 - 201606 Cylindre mécatronique Kaba é-module... -
Page 27: Ini Reset Avec Médias Master Pour Whitelist Et Cardlink
Master A 2x court Master A Beep Master A env. 15 s dans le cy- lindre., après 15 s l'INI Reset est exécuté. 15 s Tab. 7: INI Reset avec médias Master pour CardLink Cylindre mécatronique Kaba é-module k1evo822 - 201606 Round profile... -
Page 28: Programmation Avec Le Programmer 1460
V3. L'actualisation du micrologiciel (FW) est effectuée conjointement avec le Programmer 1460. Des descriptions détaillées relatives à la programmation figurent dans le manuel d'utilisation séparé des Programmer 1364 et 1460. Round profile k1evo822 - 201606 Cylindre mécatronique Kaba é-module... -
Page 29: Utilisation
Toute tentative d'accéder avec une clé utilisateur non autori- Beep Beep sée est signalée par 4x courts signaux acoustiques¹. Beep Légende: Dans la mesure où la fonction a été activée avec le Programmer 1460 ou le logi- ciel système. Cylindre mécatronique Kaba é-module k1evo822 - 201606 Round profile... -
Page 30: Maintenance
ð Il est possible d'actionner la serrure. 2. Introduire une clé utilisateur non autorisée dans le cylindre. ð 4x signaux acoustiques courts se font entendre. ð Il est impossible d'actionner la serrure. Round profile k1evo822 - 201606 Cylindre mécatronique Kaba é-module... -
Page 31: Entretien
Les réglages de l'horloge sont perdus après 60 secondes. 5. Retirer les piles. 6. Mettre les piles en place en respectant la polarité. Cylindre mécatronique Kaba é-module k1evo822 - 201606 Round profile... -
Page 32: Bouton Tournant
1. Introduire l'outil multifonction avec la mâchoire fine entre le Bouton et la garni- ture. 2. Appuyer l'outil multifonction contre la garniture. ð Le ressort de fermeture se déclenche. 3. Retirer le Bouton tournant. Round profile k1evo822 - 201606 Cylindre mécatronique Kaba é-module... -
Page 33: Configurations Et Traceback
Lors d'un INI Reset, tous les réglages et données enregistrés dans le module électro- nique jusqu'alors seront perdus. AVIS Avant que les composants ne soient renvoyés au service Kaba, toujours effectuer une réinitialisation des composants. 8.4.1 Réinitialisation avec médias Master Voir chapitre INI Reset avec médias Master pour Whitelist et CardLink. -
Page 34: Réinitialisation Avec Pincette
ð La réussite de l'INI Reset est signalée par 2x signaux acoustique courts. 4. Fermer le cache de câble plat. 5. Monter [} 8.1] le module électronique de têtière dans le logement de têtière.. Round profile k1evo822 - 201606 Cylindre mécatronique Kaba é-module... -
Page 35: Ouverture Pour Cause De Pile Déchargée
5. Ouvrir la porte avec la clé utilisateur. 6. Remplacer immédiatement la(les) pile(s). ð Le module de verrouillage se ferme automatiquement après la mise en place de la (des) pile(s). 7. Vérifier l'heure et la régler si nécessaire. Cylindre mécatronique Kaba é-module k1evo822 - 201606 Round profile... -
Page 36: Suppression Des Problèmes
– Clé défectueuse – Mauvaise technologie Impossible de programmer la 1x court – Module électronique déjà pro- – Exécuter un INI Reset du module Clé Master grammé électronique Légende: Ensuite, l'actuateur s'ouvre Round profile k1evo822 - 201606 Cylindre mécatronique Kaba é-module...
