Cylindre mécatronique é-module
Table des Matières
Instructions d'emploi
3.1.1
Structure
3.2
Volume de livraison
3.3
Accessoires (option)
55
10
Ø14

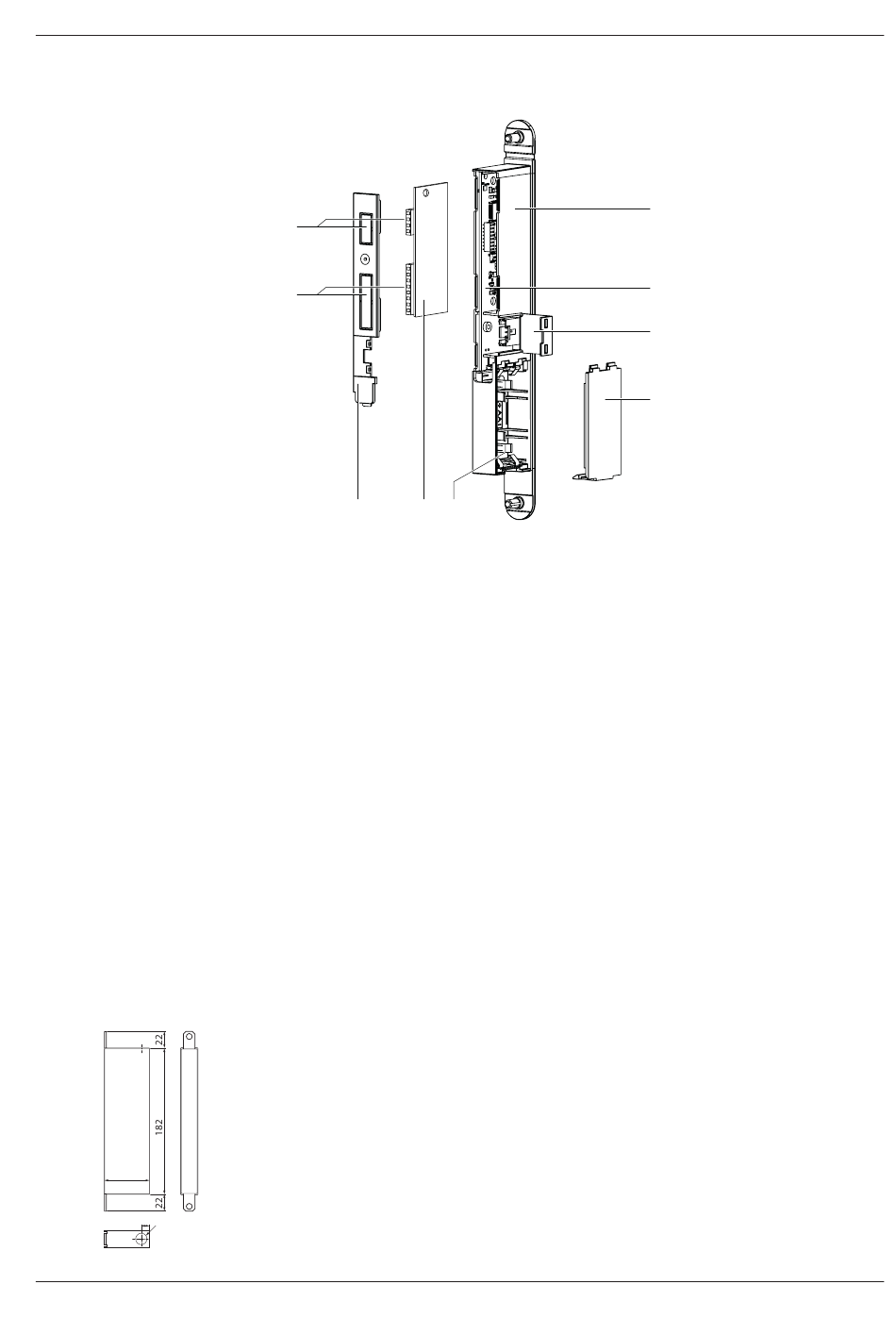

Cylindre mécatronique Kaba é-module
9
8
7
6
1-9
Module électronique têtière
1
Boîtier module électronique têtière
2
Circuit imprimé
3
Cache,
connexion câble plat
4
Cache compartiment à piles
5
Compartiment à piles
6
Module d'extension (option)
7
Cache module électronique
•
1 cylindre mécatronique
(types: demi-cylindre, cylindre à bouton tournant, cylindre double)
•
1 module électronique de têtière
•
1 vis de têtière, type Pozi
•
2 piles, type AA Lithium
•
1 guide rapide
•
Module d'extension E321 (N° d'art. 4553-K5-1M)
•
Module S (N° d'art. 4553-K5-2M)
•
Boîtier en applique (N° d'art. 1161K)
•
Rallonge câble de connexion (N° d'art. E/VERL/xxxx)
•
Boîtier résistant au feu pour module électronique (N° d'art. 1515EL-63)
k1evo822 - 201606
5
8
9
Description du produit
1
2
3
4
Connexion surveillance de la porte
Connexion module S / alim. ex-
terne
Round profile
